Manuels Connexes pour CD Automation REVEX 1PH
Sommaire des Matières pour CD Automation REVEX 1PH

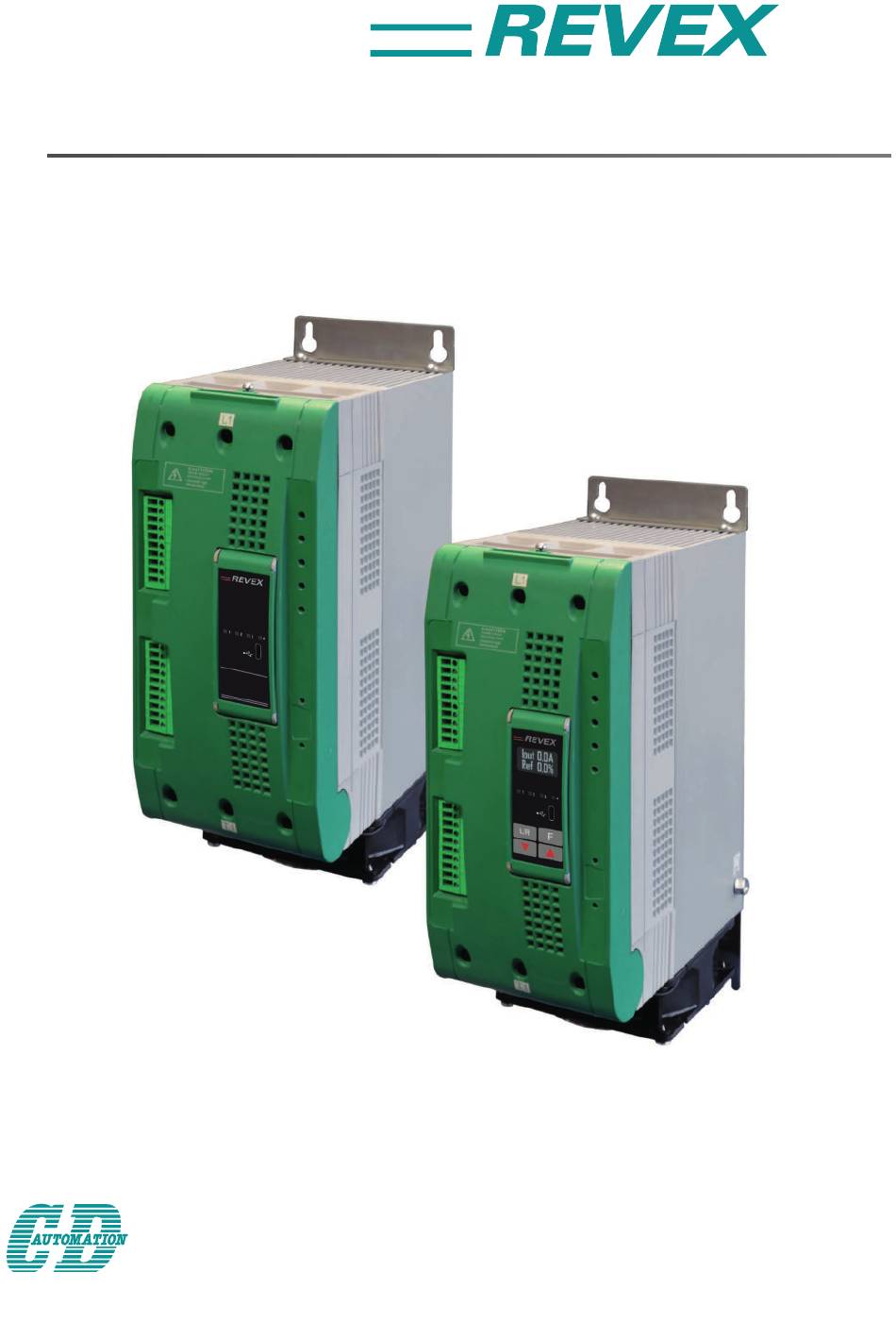

- Page 1 Manuel Utilisateur Rev. 05/2025 280A M-RX1-280 CD Automation S.r.l. Via Picasso, 34/36 - 20025 Legnano (MI)- Italy Tel. +39 0331 577479 - Fax +39 0331 579479 E-mail: info@cdautomation.com - Web: www.cdautomation.com...
- Page 2 P.I. 08925720156 -Tel. +39 0331 577479 - Fax +39 0331 579479 E-mail: info@cdautomation.com - Web: www.cdautomation.com Déclare que le produit / Declare that the product: REVEX 1Ph 280A DESCRIPTIF DU PRODUIT : Centrale de commande de puissance électrique UTILISATION : Contrôle de processus thermique...
- Page 3 P.I. 08925720156 -Tel. +39 0331 577479 - Fax +39 0331 579479 E-mail: info@cdautomation.com - Web: www.cdautomation.com Déclare que le produit / Declare that the product: REVEX 1Ph 280A DESCRIPTIF DU PRODUIT : Centrale de commande de puissance électrique UTILISATION : Contrôle de processus thermique...
- Page 4 Manuel Utilisateur REVEX 1PH 280A Avertissements importants pour la sécurité Ce chapitre contient des informations importantes pour la sécurité. Le non-respect de ces instructions peut entraîner des blessures graves, voire mortelles, ainsi que des dommages importants pour le thyristor et les composants inclus.
- Page 5 Manuel Utilisateur REVEX 1PH 280A AVERTISSEMENT! Ne pas utiliser pour les applications aérospatiales ou nucléaires. AVERTISSEMENT! Les unités ne sont pas développées pour la conduite de charges capacitives. AVERTISSEMENT! L’indice de protection du régulateur de puissance est de IP20 lorsque les couvercles sont installés et fermés.
- Page 6 Les pièces substituées restent de la propriété du Producteur. CD Automation Srl ne pourra en aucun cas être tenue responsable de tout dommage aux personnes ou aux biens résultant d’une altération, d’une utilisation incorrecte ou impropre ou en tout cas non conforme aux caractéristiques de l’unité...
- Page 7 Manuel Utilisateur REVEX 1PH 280A Autorisation pour le retour du matériel (RMA) (RMA – Returns Material Authorization) Les clients souhaitant retourner des articles, qu’ils soient pas fonctionnante, défectueux, endommagé pendent l’utilisation, pas conforme ou avec des défauts causés par la transportation on vous demande de remplir le formulaire d’autorisation pour le retour du matériel (RMA) pour obtenir un numéro RMA auprès du service après-vente.
- Page 8 Manuel Utilisateur REVEX 1PH 280A Index Déclaration de conformité ........2 Avertissements importants pour la sécurité.
- Page 9 Manuel Utilisateur REVEX 1PH 280A 10.5 Utilisation du con gurateur ........41 10.6 Informations logicielles générales.
- Page 10 Manuel Utilisateur REVEX 1PH 280A Introduction Un thyristor est un appareil à semi-conducteurs qui agit comme un commutateur formé par deux thyristors antiparallèles. Pour piloter un courant alternatif, le signal d’entrée doit être activé. Le thyristor sera mis hors tension au passage du zéro de tension sans signal d’entrée.
- Page 11 Manuel Utilisateur REVEX 1PH 280A Logiciel de configuration Le logiciel de configuration du thyristor est gratuit et peut être téléchargé gratuitement sur notre site. Si le code de commande correspond à l’équipement, l’unité est déjà configurée en usine et prête à l’emploi. Vous n’avez besoin du logiciel que pour modifier la configuration commandée.
- Page 12 Manuel Utilisateur REVEX 1PH 280A Démarrage rapide Attention: cette procédure doit être réalisée par des personnes quali ées uniquement. Si le code de votre REVEX correspond à vos besoins, la configuration principale a déjà été e ectuée par le fabricant et vous devez simplement e ectuer les étapes suivantes: Vérifiez le dimensionnement actuel du REVEX.
- Page 13 Manuel Utilisateur REVEX 1PH 280A Raccordements de base et dimensionnement Câblage monophasé avec charge résistive I= P V V = tension nominale de la charge I = courant nominal de la charge P = puissance nominale de la charge Câblage monophasé avec charge inductive I= P Vcosφ...
- Page 14 Manuel Utilisateur REVEX 1PH 280A Identification et Code de Commande 5.1 Identi cation de l’unité Attention: Avant l’installation, véri ez que le thyristor n’est pas endommagé. Si le produit présente un défaut, veuillez contacter le distributeur où vous l’avez acheté. L’étiquette d’identification fournit toutes les informations relatives aux paramètres d’usine du thyristor.
- Page 15 Manuel Utilisateur REVEX 1PH 280A 5.2 Code de Commande REVEX 1PH CURRENT FUSES CONTROL MODE description description code note description code note 280A Fixed Fuses Included Open Loop Voltage MAX VOLTAGE Voltage Square description code note Current 480V Current Square...
- Page 16 Manuel Utilisateur REVEX 1PH 280A Spécifications techniques 6.1 Caractéristiques générales Matériau du revêtement: Polymeric V2 Catégorie d’utilisation: AC-51 AC-55b Code IP: Méthode de raccordement: Monophasé Tension auxiliaire Order Code RX1___-_4: 24Vdc (1A) Sortie relais pour alarme de rupture de charge 0.5A à...
- Page 17 Manuel Utilisateur REVEX 1PH 280A 6.6 Courbe de déclassement Les courants nominaux des unités dans les spécifications se réfèrent à un service continu à une température ambiante de 40°C. Pour des températures plus élevées multiplier le courant nominal par le coe cient de déclassement K ci-dessous représenté: l max = l nominal x K Pour une température...
- Page 18 Manuel Utilisateur REVEX 1PH 280A Installation Avant l’installation, vérifiez que le thyristor n’est pas endommagé. SORTIE D’AIR (V) Si le produit présente un défaut, veuillez contacter le distributeur où vous l’avez acheté. Vérifiez que le produit correspond à ce que vous avez commandé. VENTILATEUR Le thyristor doit toujours être monté...
- Page 19 Manuel Utilisateur REVEX 1PH 280A 7.1 Dimensions et poids REVEX 1PH Type: W (mm): D (mm): H (mm): Poids (kg): 6,50 7.2 Trous de xation 97 mm 97 mm...
- Page 20 Manuel Utilisateur REVEX 1PH 280A Instructions de câblage Le thyristor peut etre susceptible a des interférences due aux équipements à proximité ou à l’alimentation électrique. Pour cette raison, et conformément aux meilleures pratiques fondamentales, il convient de prendre certaines précautions: •...
- Page 21 Manuel Utilisateur REVEX 1PH 280A 8.5 Bornes d’alimentation Avertissement: avant de connecter ou de déconnecter l’unité, véri ez que les câbles d’alimentation et de commande sont isolés des sources de tension. Borne Description Entrée secteur phase 1 Sortie de charge phase 1 8.6 Bornes de commande Avertissement: avant de connecter ou de déconnecter l’unité, véri ez que les câbles d’alimentation et de commande sont isolés des sources de tension.
- Page 22 Manuel Utilisateur REVEX 1PH 280A 8.7 Schéma Attention: Le connecteur M1 ne peut pas être retiré lorsque l’appareil est sous tension. Retirer l’alimentation AUX 24Vdc avant de retirer le connecteur M1. Si vous retirez le connecteur M3 alors que l’alimentation AUX 24Vdc L2/N est connectée à...
- Page 23 Manuel Utilisateur REVEX 1PH 280A 8.7.1 Schéma d’entrée de commande SSR Pour l’entrée SSR, observez le schéma ci-dessous et con gurez Entrée numérique 1 (Digital Input 1) sur SSR input. Analog Input 1 INPUT * SSR Input: 4 ÷ 30Vdc 5mA Max (ON >4Vdc OFF <1Vdc) 3HZ Max on time min.
- Page 24 Manuel Utilisateur REVEX 1PH 280A Panneau de commande L’écran et les boutons du panneau de contrôle ne sont pas présents dans les produits avec le code d’option: 1/2/3/4/8/B/D/E (voir tableau page 15) Le panneau de commande se trouve à l’avant du thyristor. Son a chage vous permet de visualiser les alarmes, les signaux d’entrée et de sortie, et tous les paramètres de configuration.
- Page 25 Manuel Utilisateur REVEX 1PH 280A 9.1 Navigation dans le menu Les menus sont accessibles à l’aide du clavier et de l’a chage du panneau de commande. L’écran et les boutons du panneau de contrôle ne sont pas présents dans les produits avec le code d’option: 1/2/3/4/8/B/D/E (voir tableau page 15) Scegliere il Inserire la...
- Page 26 Manuel Utilisateur REVEX 1PH 280A 9.2 LED du panneau de commande Les quatre indicateurs du panneau de commande indiquent l’état général du régulateur de puissance. Sortie puissance définie localement ou Clignotement Aux High via communications Local/Remote SP 100% Sortie puissance Éteint définie à...
- Page 27 Manuel Utilisateur REVEX 1PH 280A 9.4 Liste de paramètres L’écran et les boutons du panneau de contrôle ne sont pas présents dans les produits avec le code d’option: 1/2/3/4/8/B/D/E (voir tableau page 15) Ce chapitre décrit les paramètres des menus accessibles via le panneau de commande et le logiciel de configuration.
- Page 28 Manuel Utilisateur REVEX 1PH 280A 9.4.1 Menu Opérateur (Operator) Cette section décrit chaque élément du menu Opérateur (Operator). Utilisez ce menu pour a cher les valeurs mesurées et les paramètres de base du gradateur de puissance. Le mot de passe pour accéder à ce menu est 0.
- Page 29 Manuel Utilisateur REVEX 1PH 280A 9.4.2 Menu Con guration (Setup) Cette section décrit chaque élément du menu Configuration (Setup). Utilisez ce menu pour configurer le gradateur de puissance pour la charge. Le mot de passe pour accéder à ce menu est 2. Modbus Type Nom du paramètre...
- Page 30 Manuel Utilisateur REVEX 1PH 280A 9.4.3 Menu Con guration avancée (Advanced Setup) Cette section décrit chaque élément du menu Configuration avancée (Advanced Setup). Utilisez ce menu pour configurer la partie puissance, la contre-réaction et des paramètres d’enregistrement de données et de rupture de charge.
- Page 31 Manuel Utilisateur REVEX 1PH 280A Modbus Type Nom du paramètre Description défaut Adresse de par. Feedback Lecture/ Choisissez le type de contre-réaction écriture Option Description Valeur V² Voltage squared None No feed-back I² Current squared Voltage Voltage Current Current Power Power External External signal via analog input 2...
- Page 32 Manuel Utilisateur REVEX 1PH 280A Modbus Type Nom du paramètre Description Plage défaut Adresse de par. Définissez le temps entre la résistance HB Delay chutant en dessous de la valeur de 0 à 255 50 (2,5 Lecture/ sensibilité de rupture de charge et (0 à...
- Page 33 Manuel Utilisateur REVEX 1PH 280A 9.4.4 Menu Hardware Cette section décrit chaque élément du menu Hardware. Utilisez ce menu pour configurer comment les entrées et sorties sont utilisées dans l’application. Le mot de passe pour accéder à ce menu est 5. Modbus Type Nom du paramètre...
- Page 34 Manuel Utilisateur REVEX 1PH 280A Modbus Type Nom du paramètre Description défaut Adresse de par. DI1 Functn Choisissez comment le signal détecté par l’entrée Lecture/ numérique 1 est utilisé écriture Option Description Valeur Enable Activez la sortie puissance V Feedback Utilise la contre-réaction tension lorsque activé...
- Page 35 Manuel Utilisateur REVEX 1PH 280A Modbus Type Nom du paramètre Description défaut Adresse de par. Alm Out Fn Choisissez dans quelles conditions la sortie numérique déclenche l’alarme. La sortie déclenche toujours une alarme lorsque la température du dissipateur de chaleur est excessive. La sortie numérique est activé...
- Page 36 Manuel Utilisateur REVEX 1PH 280A 9.4.5 Menu Communication Cette section décrit chaque élément du menu Communication. Utilisez ce menu pour configurer les options de communication. Le mot de passe pour accéder à ce menu est 3. Modbus Type Nom du paramètre Description défaut Adresse...
- Page 37 Manuel Utilisateur REVEX 1PH 280A 9.4.6 Menu Surveillance (Monitoring) Cette section décrit chaque élément du menu Surveillance (Monitoring). Utilisez ce menu pour consulter les états d’entrée numérique, les valeurs d’entrée analogique et les informations relatives au gradateur de puissance comme le numéro de série et la version du logiciel. Le mot de passe pour accéder à ce menu est 0. Modbus Type Nom du paramètre...
- Page 38 Manuel Utilisateur REVEX 1PH 280A Modbus Type Nom du paramètre Description Plage Unitè Adresse de par. Analog In1 Indique le pourcentage de l’échelle mesuré Lecture 0 à 100.0 par l’entrée analogique 1 seule Analog In2 Indique le pourcentage de l’échelle mesuré Lecture 0 à...
- Page 39 Manuel Utilisateur REVEX 1PH 280A Utilisation du Configurateur Le logiciel de confi guration peut être utilisé comme une alternative au clavier du gradateur de puissance et pour confi gurer les caractéristiques avancées non disponibles dans l’interface utilisateur intégrée du gradateur de puissance.
- Page 40 PC standard n’est généralement pas équipé d’un port RS485, un convertisseur USB/485 sera alors nécessaire. 3) Lancez le logiciel de confi guration puis sélectionnez: pour monophasé REVEX 1PH: pour un gradateur de REVEX 2/3PH: puissance 2PH ou 3PH 4) Choisissez Port série (Serial...
- Page 41 Manuel Utilisateur REVEX 1PH 280A 10.5 Utilisation du con gurateur Dopo che il programma è stato installato, la comunicazione è stata impostata e il modello è stato selezionato, è possibile operare con il regolatore. Une fois le logiciel installé, la communication confi gurée et le type de modèle sélectionné, vous pouvez utiliser le gradateur de puissance.
- Page 42 Manuel Utilisateur REVEX 1PH 280A 10.5.3 Pour télécharger une recette dans un gradateur de puissance: 1) Cliquez sur Simple, si vous n’êtes pas déjà dans la vue simple 2) Cliquez sur Ouvrir une formule existante (Open existing recipe) 3) Recherchez et sélectionnez la recette, puis cliquez sur Ouvrir (Open) 4) Cliquez sur 5) Cliquez sur...
- Page 43 Manuel Utilisateur REVEX 1PH 280A 4) Pour chacun des trois canaux maximum (Ch 1 à Ch 3): choisissez la valeur à visualiser - Avec - Sélectionnez Affi cher (Show) - Cliquez sur la palette de couleurs pour modifi er la couleur - Cliquez sur le bouton pour activer le canal.
- Page 44 Manuel Utilisateur REVEX 1PH 280A Pour gérer les recettes, cliquez sur: recipe): créez un fi chier recette Créer une nouvelle recette (Create a New contenant les réglages standard par défaut Ouvrir une recette existante (Open existing recipe): ouvrez un fi chier recette existant Charger de l’unité...
- Page 45 Manuel Utilisateur REVEX 1PH 280A Pour con gurer et contrôler les entrées numériques: États et fonctions d’entrée numérique: a che l’état de chaque entrée, circuit ouvert ou fermé et la fonction e ectuée par l’entrée. Sélecteurs d’états fonctions d’entrée numérique: défi nissez la fonction de chaque entrée numérique.
- Page 46 Manuel Utilisateur REVEX 1PH 280A Con gurez et contrôlez les entrées analogiques: Entrée analogique 1 (Analog Input 1): cliquez sur Ai 1 pour a cher le type de signal Bouton de sélection d’entrée Local/À distance (Local/Remote): cliquez pour basculer entre le signal reçu au niveau de l’entrée analogique 1 (à...
- Page 47 Manuel Utilisateur REVEX 1PH 280A 10.6.4. Analyseur de charge L’analyseur de charge permet de visualiser les valeurs représentées de manière graphique. Cliquez sur le bouton Analyseur de charge (Load Analyzer) de la page Test pour ouvrir la fenêtre Analyseur de charge (Load Analyzer).
- Page 48 Manuel Utilisateur REVEX 1PH 280A 10.6.5 Live! Scope Cette vue fournit un graphique de la forme d’onde actuelle sur quelques cycles d’échantillonnage. Les données seront automatiquement mises à jour lorsque Activer sera sélectionné. Utilisez options pour confi gurer les données a chées: Activer (Enable): défi nissez cette option pour a cher le...
- Page 49 Manuel Utilisateur REVEX 1PH 280A Error): si Enregistrement (En Log) est activé, activez une Zone LIRE (READ) -> Erreur uniquement (Only activité d’enregistrement de communication de lecture en cas d’erreur uniquement (WRITE): utilisez cette vue pour a cher les paramètres et la valeur envoyés au gradateur de Zone ÉCRIRE puissance Zone LIRE (READ) ->...
- Page 50 Manuel Utilisateur REVEX 1PH 280A Entrées et sorties configurables Le contrôleur de puissance REVEX dispose de deux entrées numériques, jusqu’à deux entrées analogiques et une sortie relais. Certains modèles incluent également une sortie analogique pour retransmettre une valeur mesurée vers d’autres équipements d’automatisation. Cette section décrit les di érentes fonctions de ces entrées et sorties et comment elles interagissent avec d’autres fonctionnalités du gradateur de puissance.
- Page 51 Manuel Utilisateur REVEX 1PH 280A Configurez le contrôleur de puissance pour reconnaître le signal avec le menu matériel; voir “Analog In 1” au paragraphe 9.4.4 Menu Hardware. Pour les instructions de câblage, voir le paragraphe 8.7 Schéma. 11.3 Entrée analogique 2: point de consigne, contre-réaction ou point de consigne de limite de courant Ce que fait cette entrée est configurable par l’utilisateur.
- Page 52 Manuel Utilisateur REVEX 1PH 280A Description des alarmes 12.1 Alarme “Heater Break” Cette option permet de diagnostiquer toute rupture de charge. Le diagnostic est basé sur la comparaison de la valeur de la résistance nominale de la charge par rapport à la résistance mesurée en temps réel. La résistance nominale est calculée à...
- Page 53 Manuel Utilisateur REVEX 1PH 280A 12.2 AUX High Cette alarme s’a che lorsque la tension d’alimentation auxiliaire dépasse les plages établies. Si la situation d’alarme persiste pendant plus de 5 secondes, l’unité se mettra en protection. 12.3 AUX Low Cette alarme s’a che lorsque la tension d’alimentation auxiliaire est inférieure aux plages établies. Cette condition d’alarme peut entraîner un fonctionnement incorrect de l’unité.
- Page 54 Manuel Utilisateur REVEX 1PH 280A Fonction “Enable” en unité statique La Fonction “Enable” (Activer) peut fonctionner de plusieurs manières • de l’entrée numérique • du port série • de l’entrée numérique + port série • de Bus de Terrain • de l’entrée numérique + Bus de Terrain Pour simplifier dans les di érents schémas, la commande “Enable”...
- Page 55 Manuel Utilisateur REVEX 1PH 280A 13.2 Utilisation du port série RS485 uniquement L’unité statique dispose d’un port série RS485 Modbus RTU toujours présent. En réglant l’entrée numérique sur “Not Used” (Non utilisé) ou di érent de “Enable” (activer), il est possible de contrôler l’activation à...
- Page 56 Manuel Utilisateur REVEX 1PH 280A 13.4 Utilisation de Bus de Terrain uniquement L’unité statique en option peut être commandée avec a Bus de terrain (Ex: profinet). Cette option écrit en permanence les valeurs sur l’unité en les gardant à jour. En utilisant le Bus de Terrain, il est possible de changer l’état du contact Sw avec le bit 2 de la “Command Table”...
- Page 57 Manuel Utilisateur REVEX 1PH 280A 13.5 Utilisation de l’entrée numérique + Bus de Terrain L’unité statique en option peut être commandée avec un Bus de Terrain (Ex: profinet). Cette option écrit en permanence les valeurs sur l’unité en les mettant à jour. Le contact externe Sw et le contact logiciel interne SwS sont connectés en série, donc si vous voulez activer l’unité...
- Page 58 Manuel Utilisateur REVEX 1PH 280A Type de mode de conduction Choisissez le type de mode de conduction approprié afin d’optimiser le thyristor pour la charge installée. Le type de mode de conduction est déjà configuré conformément aux besoins du client définis dans le code de commande.
- Page 59 Manuel Utilisateur REVEX 1PH 280A 14.4 Démarrage progressif avec Trains d’ondes (S+BF) Il s’agit d’une fonction supplémentaire au Trains d’ondes. L’unité démarre en mode angle de phase avec une rampe partant de zéro jusqu’à la pleine tension dans le nombre de cycles défini dans le paramètre.
- Page 60 Manuel Utilisateur REVEX 1PH 280A 14.7 Déclenchement avec retard avec Trains d’ondes La conduction à Déclenchement Without Delay Triggering With Delay Triggering avec retard est utilisée pour contrôler primaire transformateur couplé résistances normales Transient over-current secondaire (N.B. ne connectez Delay angle (0°...
- Page 61 Manuel Utilisateur REVEX 1PH 280A Limite de courant La limite de courant est disponible sur le REVEX avec le mode de déclenchement à angle de phase uniquement. Il contrôle l’angle d’allumage du thyristor pour maintenir les trois courants RMS sous la valeur définie. Lorsque le courant dépasse cette valeur, la tension est diminuée jusqu’à...
- Page 62 Manuel Utilisateur REVEX 1PH 280A Fonction “Heater bakeout” Cette fonctionnalité peut également être configurée pour fonctionner avec des chau ages spéciaux : MoSi2, SiC, et avec des chau ages isolés à l’oxyde de magnésium (MgO). Si la puissance maximale est appliquée, un courant excessif peut endommager l’appareil ou les fusibles. La fonction Heater Bakeout de l’appareil limite la tension et le courant appliqués pendant la remise en service de l’appareil.
- Page 63 Manuel Utilisateur REVEX 1PH 280A 16.1 Utiliser Heater Bakeout Lorsque la fonction Heater Bakeout est active, le régulateur de puissance REVEX augmente la tension en fonction de la valeur (courant ou puissance) définie par l’utilisateur et des paramètres de temps de rampe pour la fonction Heater Bakeout.
- Page 64 Manuel Utilisateur REVEX 1PH 280A Contre-réaction (feed-back) Le type de contre-réaction (feed-back) est déjà configuré conformément aux besoins du client définis dans le code de commande. Le code de commande est indiqué sur l’étiquette d’identification. Toutefois, si vous souhaitez changer le type de contre-réaction du gradateur (feed-back), vous pouvez utiliser le logiciel de configuration ou le panneau de commande.
- Page 65 Manuel Utilisateur REVEX 1PH 280A Carte électronique 18.1 Alimenter la carte électronique Pour fonctionner, l’unité REVEX a besoin d’une alimentation 24Vdc 1A pour la carte de circuit imprimé au niveau du bornier M1 (5,6) and the synchronisation signal between terminals 1 and 3 The voltage used in terminals 1 and 3 must be equal to the load voltage (L1-L2/N).
- Page 66 Principale variable de processus disponible • Alimentation 24Vdc • Configuration simplifiée ORDER CODE COMMUNICATION Modbus RTU FIELDBUS, COMMUNICATION OR OTHER FUNCTIONS Modbus TCP Protocol Converter Modbus TCP, Modbus Slave, IO, Data Logger, Logic Pro net Ethernet IP RS232 Contactez CD Automation pour plus d’information...
- Page 67 Manuel Utilisateur REVEX 1PH 280A Fusible interne Le thyristor comprend un fusible interne ultra rapide à une valeur I²t faible de protection du thyristor contre les court-circuits. La valeur I²t des fusibles doit être 20% inférieure à la valeur I²t du thyristor. La garantie du thyristor est annulée si des fusibles non approprié...
- Page 68 CD Automation S.r.l. Via Picasso, 34/36 - 20025 Legnano (MI)- Italy Tel. +39 0331 577479 - Fax +39 0331 579479 E-mail: info@cdautomation.com - Web: www.cdautomation.com...
