REVEX
1PH 280A
9

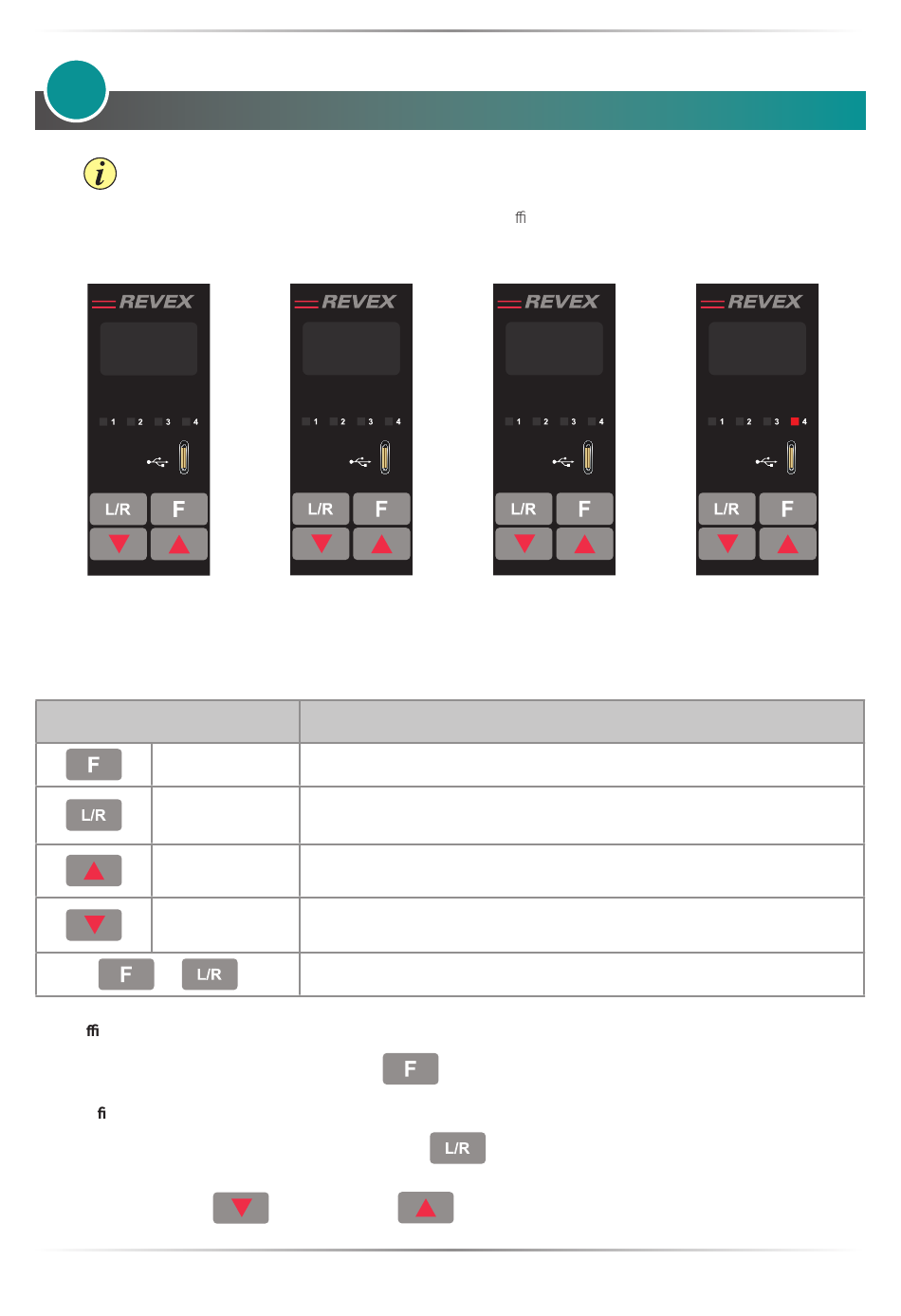

Panneau de commande
L'écran et les boutons du panneau de contrôle ne sont pas présents dans les produits avec
le code d'option: 1/2/3/4/8/B/D/E (voir tableau page 15)
Le panneau de commande se trouve à l'avant du thyristor. Son a chage vous permet de visualiser les alarmes,
les signaux d'entrée et de sortie, et tous les paramètres de configuration.
Iout0.0A
SP 100%
Courant de sortie RMS
Sur la page d'accueil, les touches sont utilisées comme suit:
Appuyez sur...
Fonction
Local/À distance
(Local/Remote)
Haut (Up)
Bas (Down)
+
Pour a cher les paramètres d'état:
•
Appuyer une fois sur Fonction (Function)
Pour dé nir le point de consigne localement:
•
Appuyer sur Local/À distance (Local/Remote)
lorsque le point de consigne est défini localement)
•
Utiliser Bas (Down)
Vout0.0V
SP 100%
Tension de sortie RMS
Faire défiler les paramètres de la page d'accueil
Basculer entre le point de consigne local et à distance de demande de
puissance
Augmenter le point de consigne de demande de puissance lorsqu'il est
défini sur Local
Réduire le point de consigne de demande de puissance lorsqu'il est
défini sur Local
Maintenir pendant deux secondes environ pour accéder aux menus
et/ou Haut (Up)
Pout0%
SP 100%
Output Power
Puissance de sortie
(Moyenne)
pour...
pour avancer d'un paramètre au paramètre suivant
(Remarque: l'indicateur 1 clignote constamment
pour définir le point de consigne local.
24
Manuel Utilisateur
Aux High
SP 100%
Alarmes
