REVEX
1PH 280A
8
Instructions de câblage
Le thyristor peut etre susceptible a des interférences due aux équipements à proximité ou à l'alimentation
électrique. Pour cette raison, et conformément aux meilleures pratiques fondamentales, il convient de prendre
certaines précautions:
• La bobine du contacteur, les relais et autres charges inductives doivent être équipés du filtre RC approprié.
• Utilisez des câbles bipolaires blindés pour tous les signaux d'entrée et de sortie.
• Les câbles de commande ne doivent pas se trouver à proximité ou parallèles aux câbles d'alimentation.
• Les réglementations locales relatives aux installations électriques doivent être strictement respectées.
Utilisez un conducteur en cuivre (CU) 75°C uniquement, les calibres de câbles (AWG), le type de borne de
câble (ZMVV) et le couple de serrage de borne dans le tableau ci-dessous.

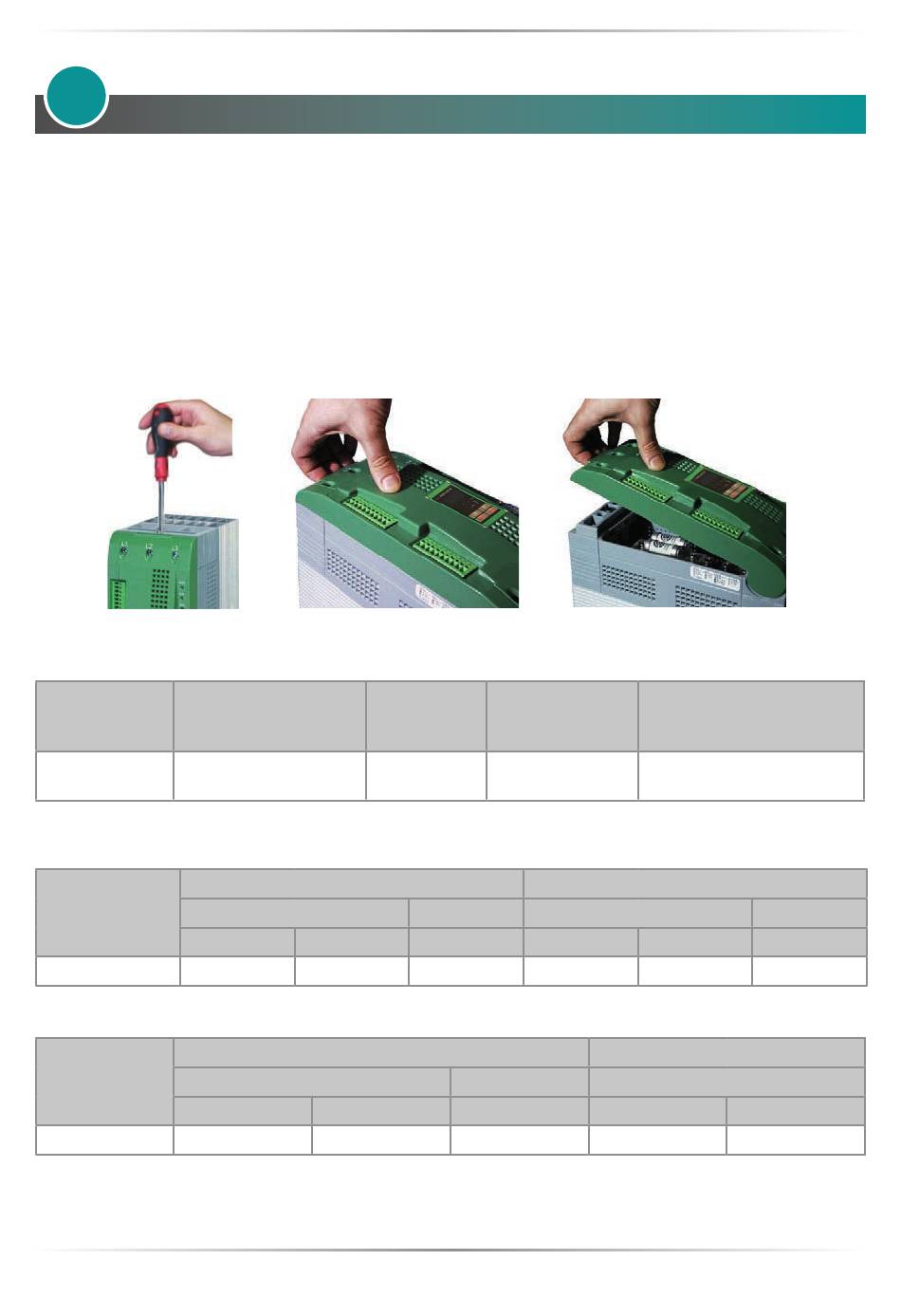

8.1 Retirer le couvercle
8.2 Couple du câble d'alimentation (suggestion)
Courant
280A
8.3 Dimensions du câble d'alimentation (suggestion)
Courant
280A
8.4 Dimensions des câbles de terre et des bornes de commande
Courant
280A
Type de
Couple en
connecteur
Lb-in (N-m)
Bornier M8
Alimentation
Câble
mm²
AWG
120
4/0
Terre
Câble
mm²
AWG
25
4
Fil
Plage
AWG / kcmil
1
265 (30.0)
3/0
Vis
M
M8
Vis
M
M6
20
Manuel Utilisateur
Bornier
Fil de cuivre
compact (plein) toronné
Charge
Câble
mm²
AWG
120
4/0
Bornes de commande
Câble
mm²
0,50
Fil
Vis
M
M8
AWG
18
