1PH 280A
14
Type de mode de conduction
Choisissez le type de mode de conduction approprié afin d'optimiser le thyristor pour la charge installée.
Le type de mode de conduction est déjà configuré conformément aux besoins du client définis dans le code
de commande. Le code de commande est indiqué sur l'étiquette d'identification.
Toutefois, si vous souhaitez changer le type de mode de conduction, vous pouvez utiliser le logiciel de
configuration ou le panneau de commande.
Attention: cette procédure ne doit être e ectuée que par des personnes quali ées.

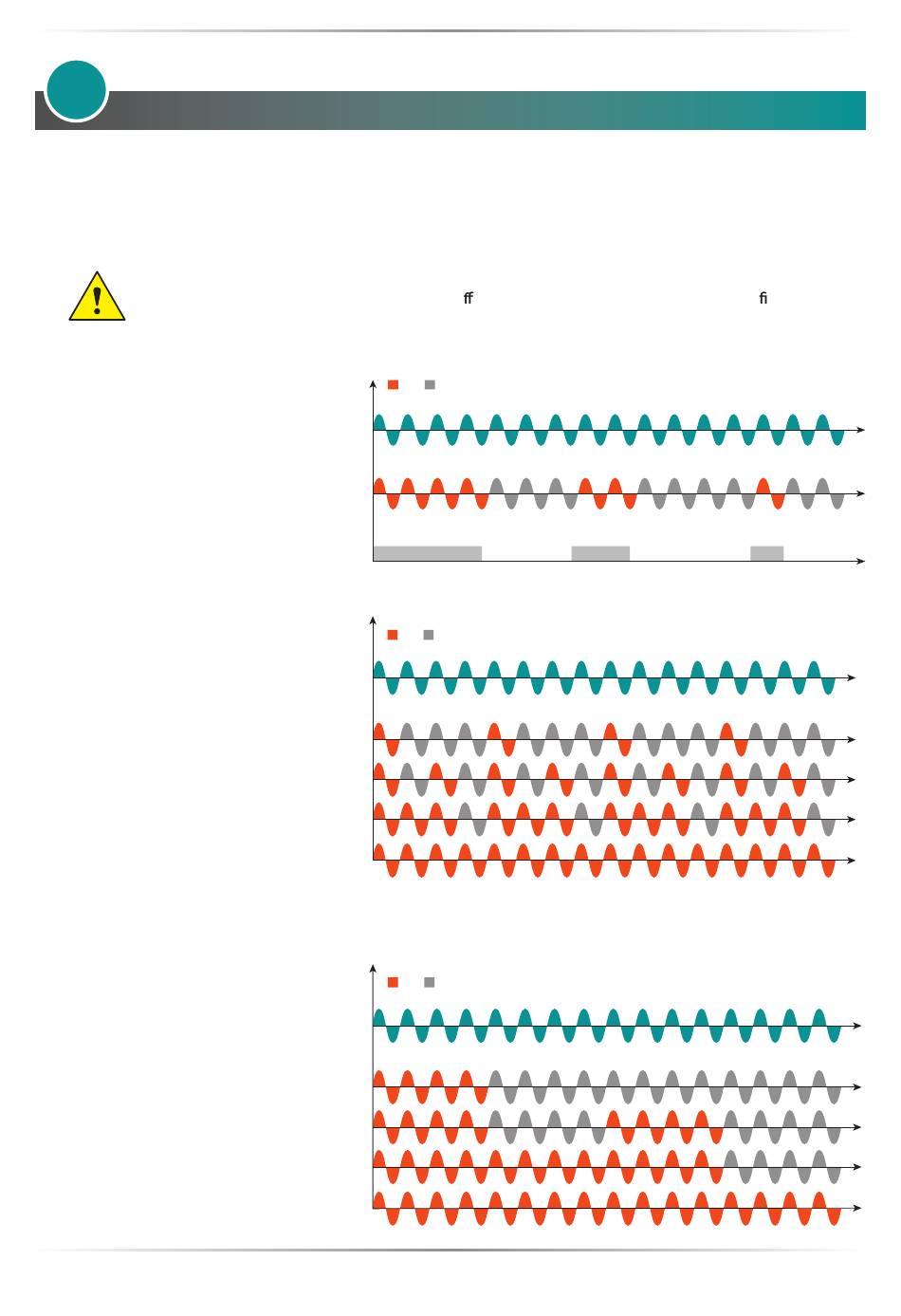

14.1 Passage par zéro (ZC)
Le mode de conduction ZC est utilisé
avec la sortie logique de gradateurs de
température et le thyristor fonctionne
comme un contacteur.
La durée de temps de cycle dépend du
régulateur de température. Le mode ZC
réduit les interférences du fait de la mise
hors/sous tension du thyristor commute
au zéro de tension.
14.2 Cycle Simple
Le cycle simple est le mode de
conduction au zéro de l'alternance la
plus rapide. Lorsque le signal d'entrée est
de 50%, un cycle est activé et l'autre est
désactivé. À 75%, 3 cycles sont activés et
un cycle est désactivé. Si la demande en
puissance est de 76% l'unité agit comme
pour 75%, cependant, chaque fois que
l'unité est
activée,
le
microprocesseur
76/75 et mémorise le résultat. Lorsque
la somme des résultats équivaut à un,
l'unité délivre un cycle supplémentaire à
la charge. Il est nécessaire d'utiliser une entrée analogique avec ce type de commutation. Le Simple cycle est
utilisé pour contrôler les charges à faible inertie ou pour les lampes infrarouges à ondes courtes.
13.3 Trains d'ondes
Le mode de conduction trains d'ondes
(Burst Firing) est similaires au mode de
conduction simple cycle, mais 2 à 255
cycles ON consécutifs peuvent être
définis avec un signal d'entrée égal à 50%.
Le trains d'ondes correspondent à
un passage par zéro qui réduit les
interférences électromagnétiques du fait
de la commutation du thyristor au zéro
de tension.
L'exemple illustre un trains d'ondes à 4
cycles.
ON
OFF
ON
OFF
calcule
ON
OFF
58
Manuel Utilisateur
Voltage Supply (V)
Load Voltage (V)
SSR from controller
Voltage Supply (V)
Load Voltage (V)
Voltage Supply (V)
Load Voltage (V)
25%
50%
75%
100%
25%
50%
75%
100%
