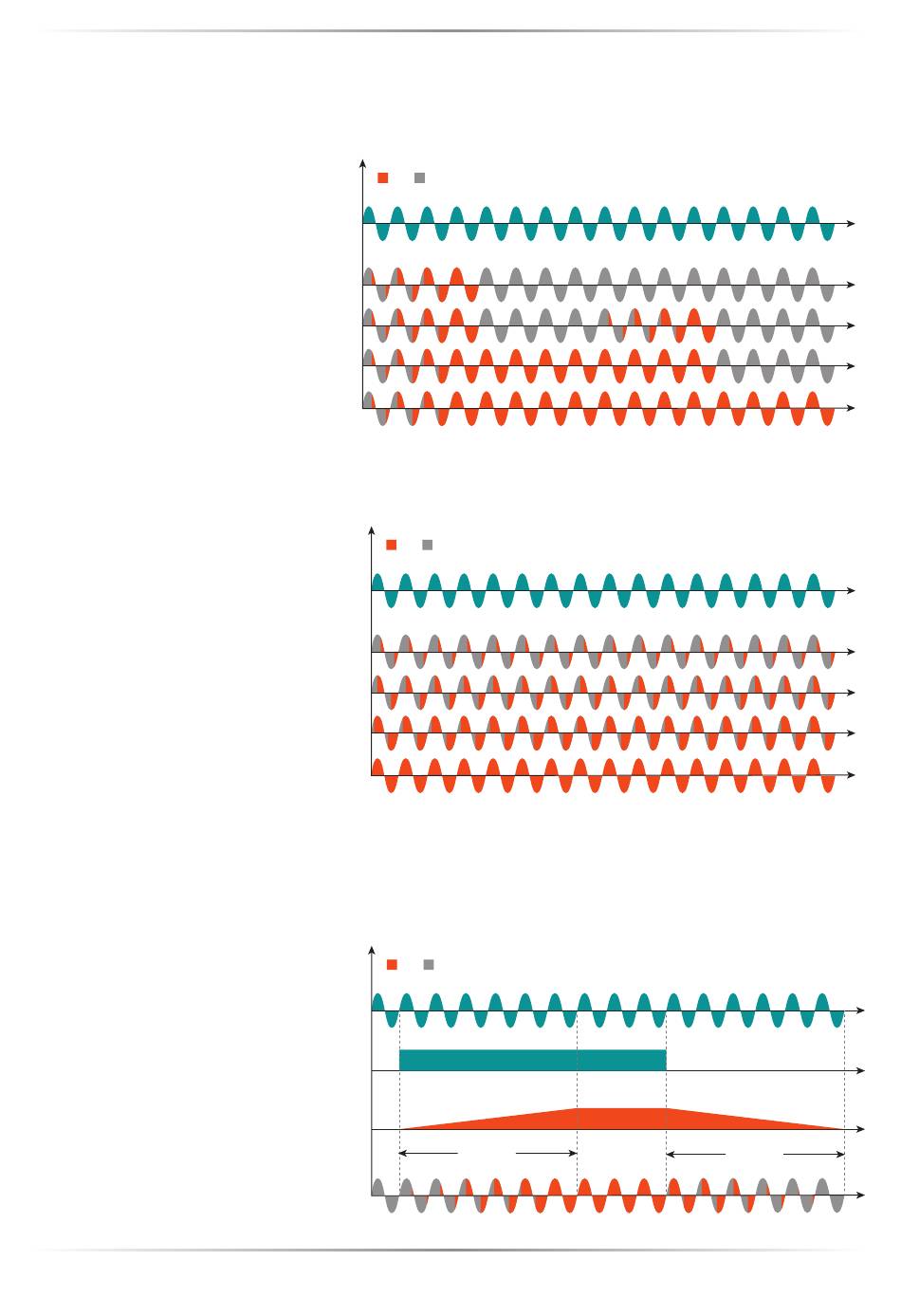

14.4 Démarrage progressif avec Trains d'ondes (S+BF)
Il s'agit d'une fonction supplémentaire au Trains d'ondes. L'unité démarre en mode angle de phase avec une
rampe partant de zéro jusqu'à la pleine
tension dans le nombre de cycles défini
dans le paramètre.
A la fin de la rampe, le gradateur restera
en conduction à pleine tension jusqu'à
la fin des cycles de burst. La conduction
S+BF est utilisée pour contrôler de
petites charges inductives afin d'éviter
les surtensions d'appel et de réduire
les interférences électromagnétiques.
L'exemple montre la conduction avec
Burst cycles =4 et start rampe demi-
cycles=3.
14.5 Angle de phase (PA)
L'angle de phase contrôle la puissance transmise vers la charge en permettant au thyristor de transmettre une
partie du cycle d'alimentation AC uniquement.
Plus la demande en puissance est
élevée, plus l'angle de transmission est
grand jusqu'à ce que pratiquement tout
le cycle achemine toute l'alimentation
disponible. Il est possible d'ajuster
la puissance de la charge de 0 à
100%
proportionnellement
signal d'entrée analogique, qui est en
principe déterminé par un régulateur
de
température
ou
En principe, on a recours à l'angle de
phase pour le pilotage des charges
inductives; il est également possible de
contrôler un primaire de transformateur
couplé aux résistances froides comme:
Superkanthal, Molybdène, Platine, Tungstène ou Lampe à Quartz. Le seul inconvénient avec l'angle de phase
est la génération possible d'interférences qui peuvent cependant être réduites avec des filtres appropriés.
14.6 Démarrage progressif avec Angle de phase (S+PA)
Il s'agit d'une fonction supplémentaire
à l'angle de phase. L'angle d'amorçage
du thyristor augmente ou diminue
jusqu'à la valeur de consigne finale. La
rampe de démarrage progressif est
une caractéristique importante pour
réduire le courant d'appel avec les
transformateurs pendant le cycle de
magnétisation ou avec une résistance
à froid qui sont proches du court-circuit
lorsqu'ils sont alimentés.
Rampe de consigne vers le haut /
Rampe de consigne vers le bas.
ON
ON
à
un
potentiomètre.
ON
OFF
Voltage Supply (V)
Load Voltage (V)
OFF
Voltage Supply (V)
Load Voltage (V)
OFF
Voltage Supply (V)
Setpoint Value (%)
Load Voltage RMS (V)
Ramp Up
Output Voltage (V)
59
Manuel Utilisateur
