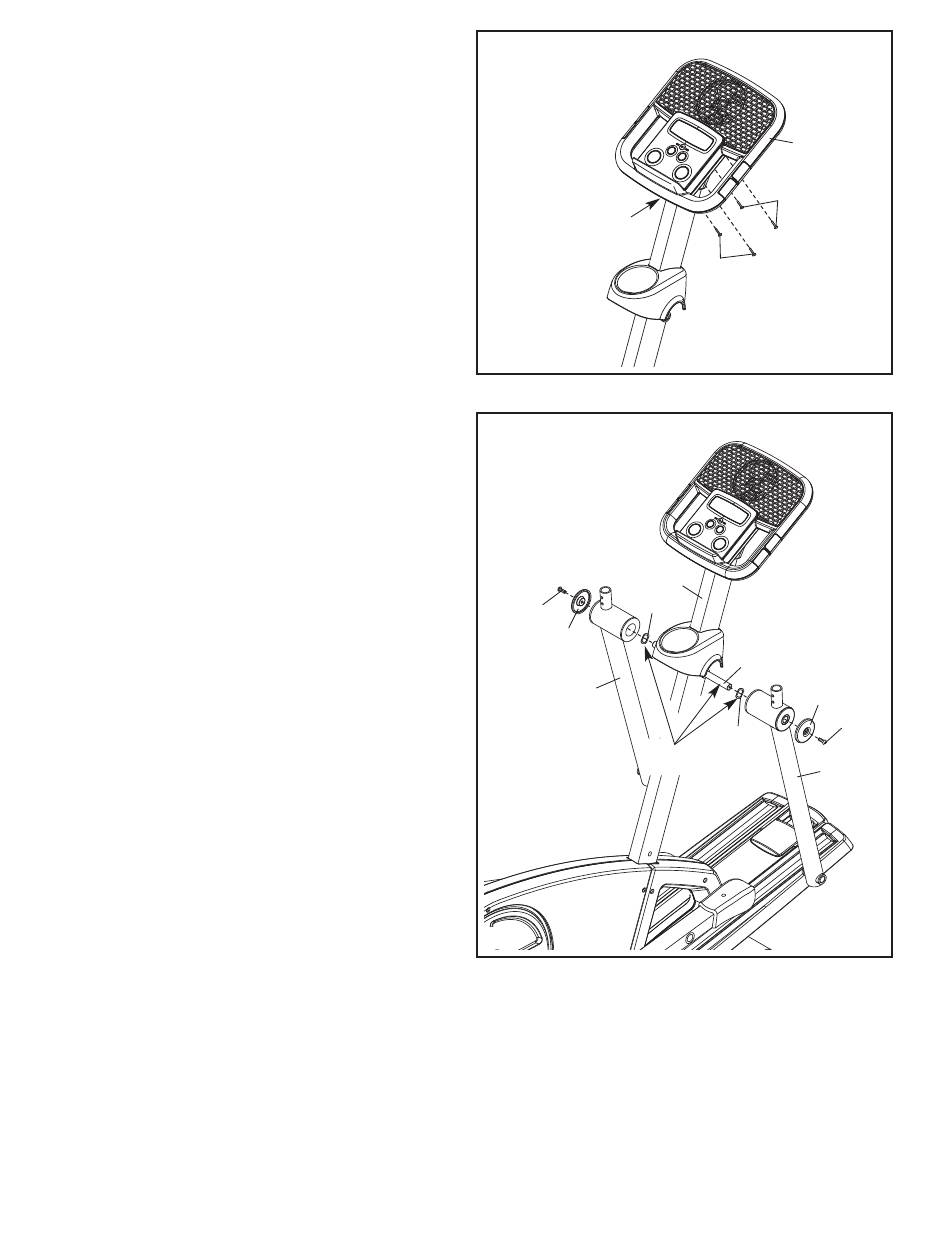

7. Glissez vers le haut le Couvercle de la Console
(96) (referez-vous au schema a l'etape 6) par-
dessus la Console (4). Fixez la Couvercle de la
Console à lʼaide de quatre Vis de M4 x 16mm
(84).
8. Appliquez une grande quantité de la graisse
incluse sur lʼEssieu de Pivot (16). Puis,
appliquez une petite quantité de graisse sur
deux Rondelles Ondulées (88).
Introduisez lʼEssieu de Pivot (16) à lʼintérieur du
Montant (2). Glissez une Rondelle Ondulée (88)
sur chaque extrémité de lʼEssieu de Pivot.
Repérez la Jambe PSC Gauche (6), portant un
autocollant marqué « L » ( L ou Left pour la
Gauche, et R ou Right pour la Droite). Glissez la
Jambe PSC Gauche par dessus lʼEssieu de
Pivot (16). Fixez la Jambe PSC Gauche à lʼaide
dʼune Vis en Métal/Nylon de M6 x 16mm (80) et
dʼune Grande Embout de lʼEssieu (20).
Fixez la Jambe PSC Droite (31) de la même
manière.
7
96
8
88
80
20
6
Graisse
9
4
84
84
2
16
20
80
88
31
