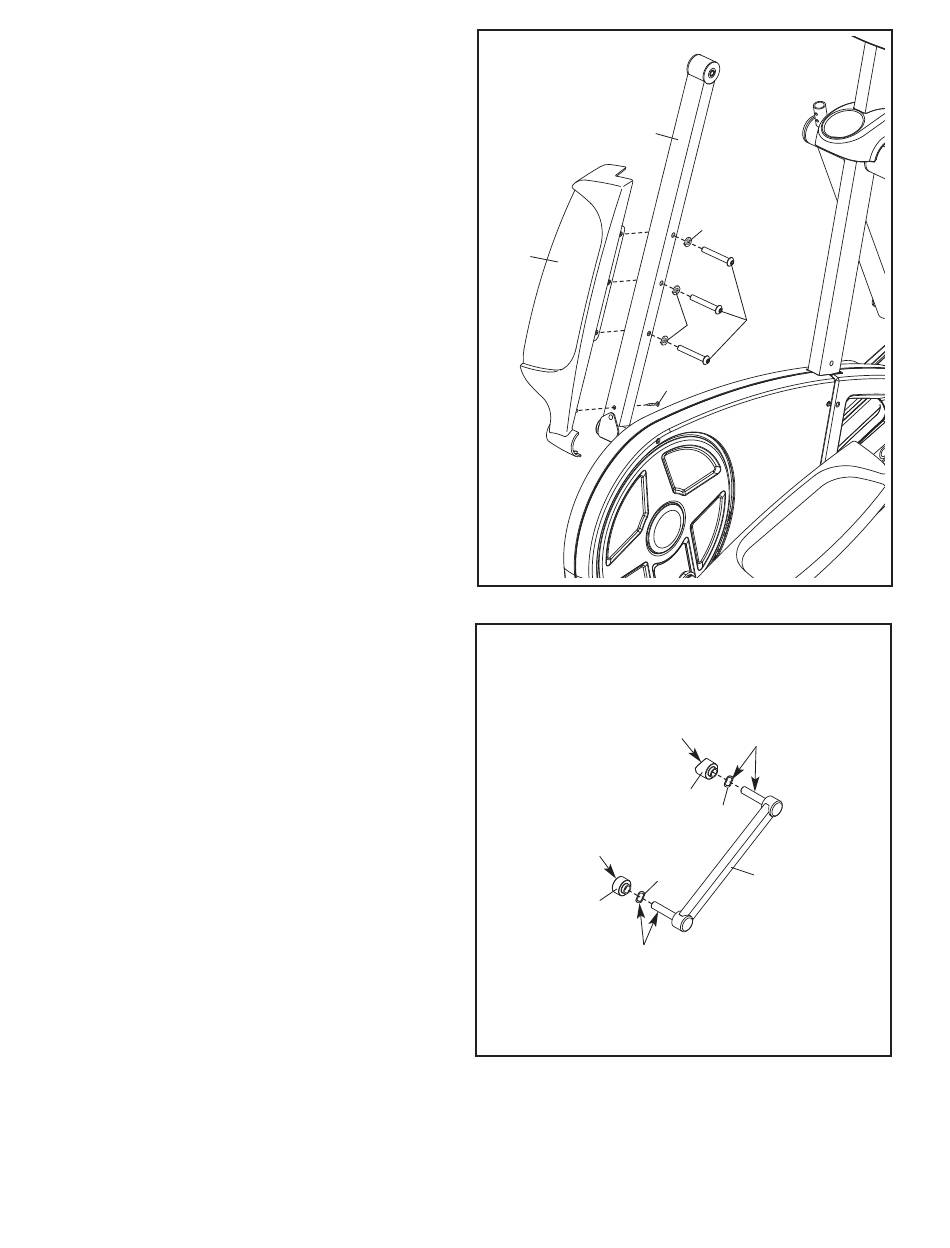

9. Fixez la Pédale Gauche (12) au Bras de la
Pédale (14) gauche à lʼaide de trois Vis en
Métal/Nylon de M10 x 70mm (75), de trois
Rondelles Fendues de M10 (78) et dʼune Vis de
M4 x 16mm (84).
Répétez cette étape de lʼautre côté de lʼap-
pareil elliptique.
10. Appliquez une petite quantité de graisse sur
deux Rondelles Ondulées (88) et sur les
essieux dʼun Essieu du Bras de la Pédale (21).
Repérez la Bague dʼEspacement de la Jambe
PSC (113), qui possède un côté courbé.
Glissez une Rondelle Ondulée (88) et la Bague
dʼEspacement PSC par-dessus lʼessieu indiqué
de lʼEssieu du Bras de la Pédale (21) ; veillez à
ce que le côté courbé de la Bague
dʼEspacement de la Jambe PSC fasse dos à
lʼEssieu du Bras de la Pédale.
Repérez la Bague dʼEspacement de la Jambe
de la Pédale (114), qui possède un côté plat.
Glissez une Rondelle Ondulée (88) et la Bague
dʼEspacement de la Jambe de la Pédale par-
dessus lʼautre essieu de lʼEssieu du Bras de la
Pédale (21) ; veillez à ce que le côté plat de
la Bague dʼEspacement de la Jambe de la
Pédale fasse dos à lʼEssieu du Bras de la
Pédale.
Répétez cette étape pour lʼautre Essieu du
Bras de la Pédale (non illustré).
9
14
12
10
Côté Courbé
Côté Plat
114
Graisse
10
78
75
78
84
Graisse
113
88
88
21
