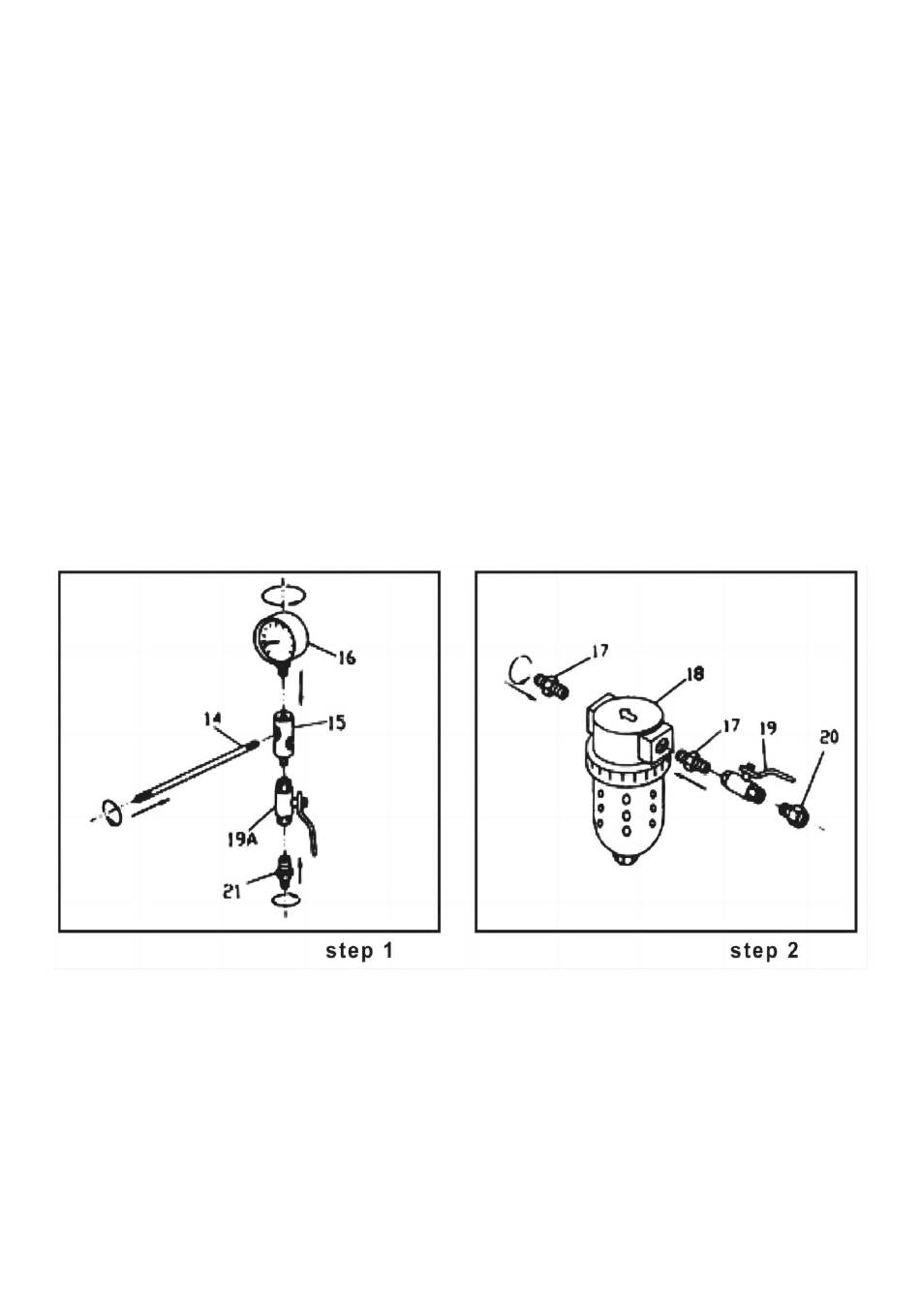

Le c onnecteur à t étine ( 17) e st v issé d e c haque c ôté d u f iltre. D 'un c ôté, f ixez l a v anne d 'alimentation
en a ir ( 19) a u c onnecteur à t étine ( 17), p uis f ixez l e c onnecteur m âle/femelle ( 20) d e l 'autre c ôté d e
la v anne d 'alimentation e n a ir. L orsque v ous ê tes p rêt à u tiliser l e j et a brasif, l e t uyau d 'air d u
compresseur s e f ixe a u c onnecteur m âle/femelle ( 20).
3. P lacez l e r éservoir ( 01) s ur u ne t able a vec l es q uatre c lips v ers l e h aut. R eportezvous a u d essin
pour l 'étape V issez l e f iltre à e au ( 18) e t s es p ièces d ans l e t rou s ur l e c ôté d u c ollecteur
d'admission. V issez e nsuite l 'extrémité o uverte d u t uyau d e r accordement ( 14) a vec l e c ollecteur
d'admission ( 15) e t l e m anomètre ( 16) f ixés d ans l e t rou f ileté s ur l e c ôté d u t uyau d e r emplissage
sur l e d essus d u r éservoir. E ncore u ne f ois, a ssurezvous q ue l e c ollecteur e t l e m anomètre s ont v erticaux.
4. R eportezvous a u d essin p our l 'étape 4 , a ssemblage d e l a v anne d e s ortie d 'abrasif d ans l e
trou a u f ond d u r éservoir ; f ixez l es q uatre p ièces, d ans l 'ordre : c onnecteur d e m amelon ( 17) ;
vanne d e d osage d 'abrasif ( 19B) ; c onnecteur d e m amelon ( 17) e t l e t uyau d e s ortie d 'abrasif ( 23).
10
