2.5.1.8 Raccord en PEEK monobloc

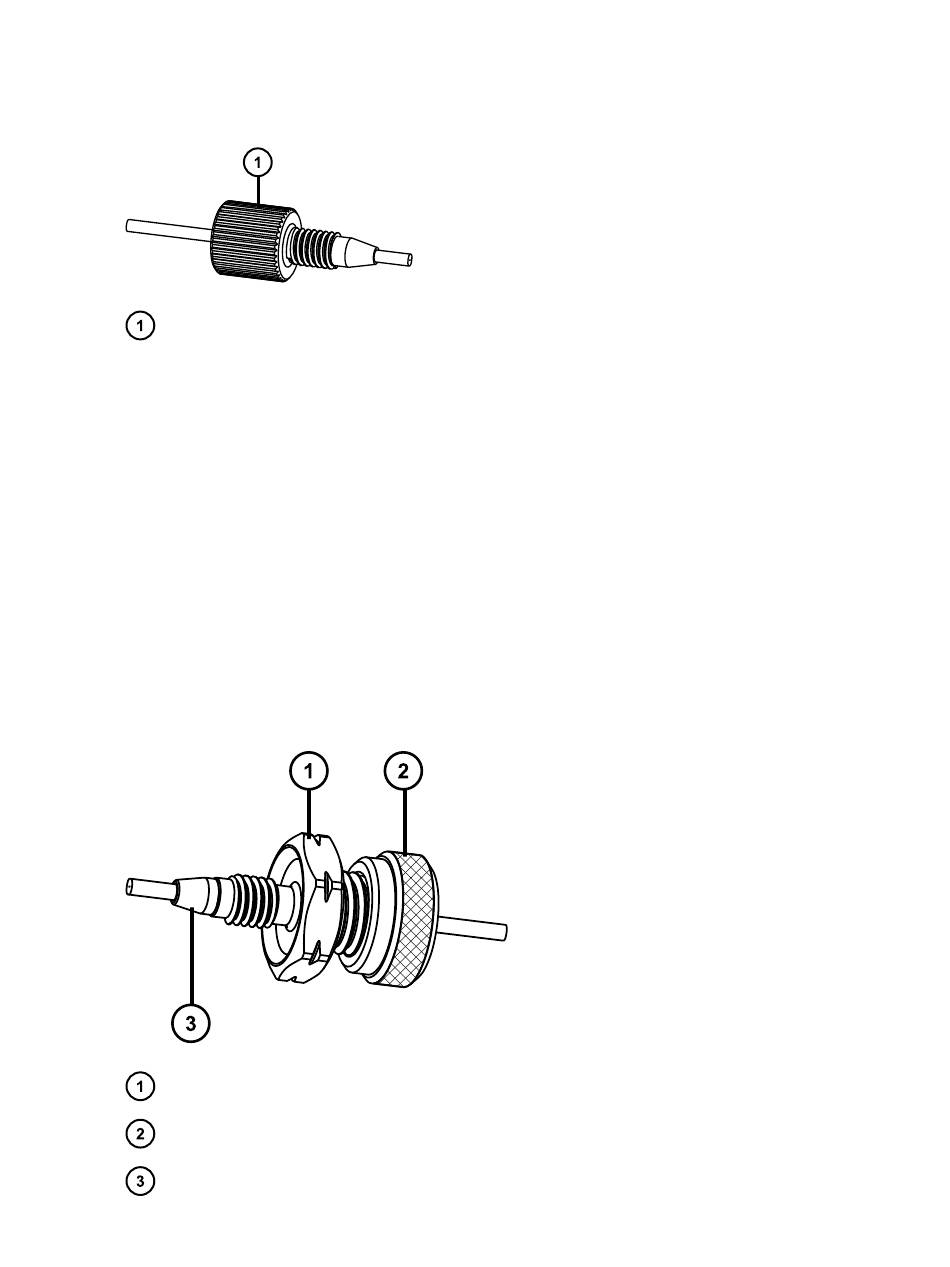

Figure 2–1 : Première utilisation ou réutilisation
Vis de compression
Serrez le raccord manuellement.
Précisions :
• Vous pouvez également utiliser l'outil de préhension de colonne lors du serrage de ce
raccord.
• Pour éviter un étalement des pics, vérifiez que la tubulure est enfoncée jusqu'au fond de
l'orifice du raccord avant de le serrer.
2.5.1.9 Raccord à double filetage avec écrou d'obturation
Outils et matériel nécessaires
• Clé plate de 1/2 pouce
Figure 2–2 : Première utilisation ou réutilisation
Vis de compression et de verrouillage
Écrou d'obturation
Virole en PEEK de rétro-verrouillage ou standard
