Manuel d'utilisation
6.8.2.4 Connexion DRM
DRM et Ripple Control ne prennent en charge qu'une seule fonction à la fois.
DRM
L'onduleur prend en charge les modes de réponse à la demande spécifiés dans la norme
AS/NZS 4777. L'onduleur comporte un bornier pour le raccordement à un DRED.
Après le raccordement, le DRED affirme les DRM en court-circuitant les bornes comme
spécifié dans le tableau ci-dessous.
Tableau 6-5 Méthode d'affirmation des DRM
L'onduleur prend uniquement en charge DRM0 et les informations sont marquées sur l'éti-
quette située en haut de la borne COM2.

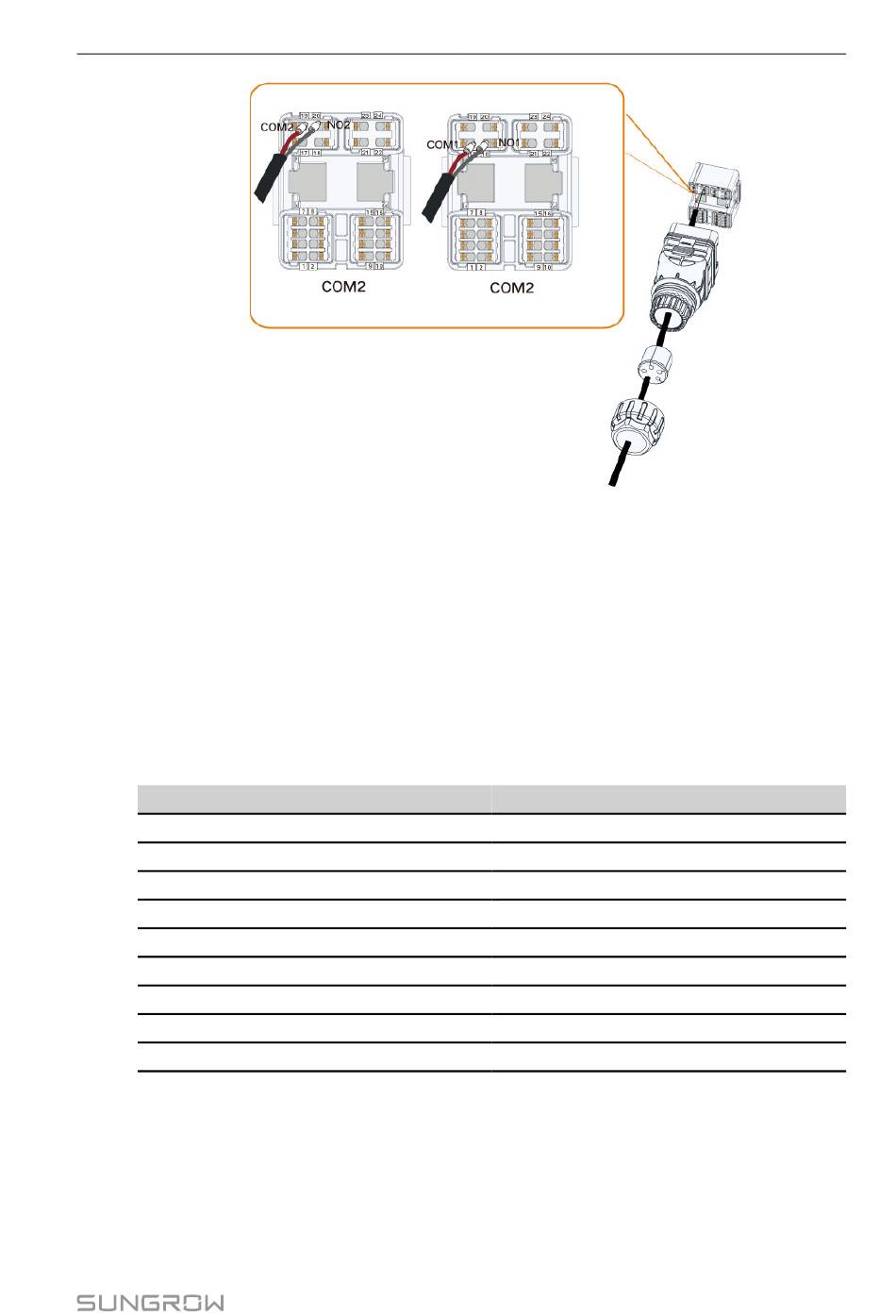

Le câblage entre l'onduleur et le DRED se présente comme suit.
Mode
DRM0
DRM1
DRM2
DRM3
DRM4
DRM5
DRM6
DRM7
DRM8
6 Raccordement électrique
Affirmé en court-circuitant les bornes
R & C
D1/5 & C
D2/6 & C
D3/7 & C
D4/8 & C
D1/5 & R
D2/6 & R
D3/7 & R
D4/8 & R
75
