Manuel d'utilisation
•
Sous-fréquence ou sur-fréquence.
•
Quelle que soit la connexion, qu'il s'agisse d'une connexion au réseau ou d'une
application hors réseau, vérifiez que la tension potentielle entre les lignes N et
PE n'est pas supérieure à 30 V. Autrement, l'onduleur cessera de produire de
l'énergie.
•
Le système n'est pas adapté à l'alimentation de dispositifs médicaux vitaux. Il
ne peut pas garantir une alimentation de secours dans toutes les circonstances.
Tableau 2-2 Structure du système
Description
Élément
A
Chaînes PV
B
Onduleur
Smart Energy Meter
C
triphasé
Réseau électrique
D
Batterie (en option)
E
Charges de secours
F
Charges normales
G

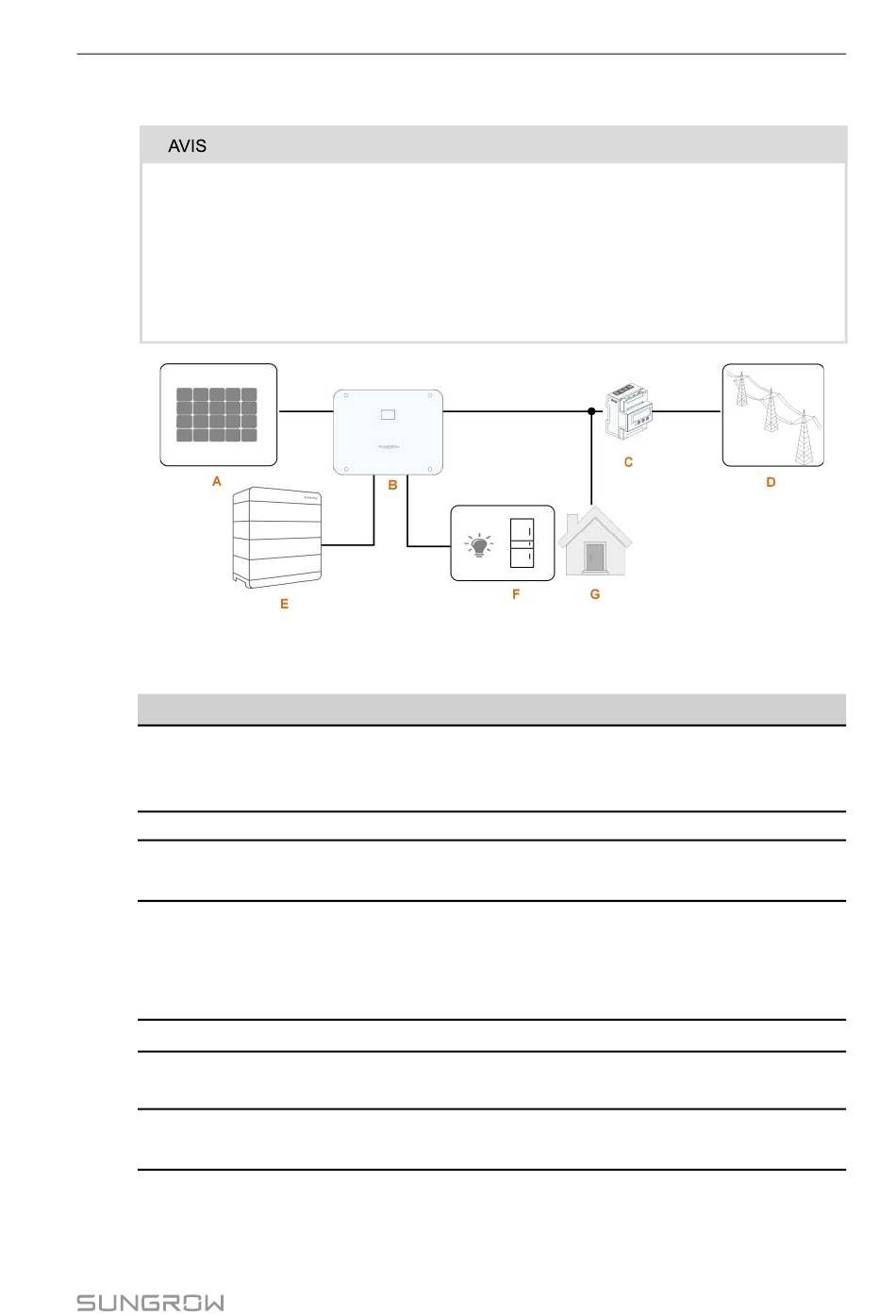

figure 2-4 Système de stockage d'énergie PV (ESS PV)
Remarque
Compatible avec les modules en silicium mono-
cristallin, silicium polycristallin et film mince sans
mise à la terre.
SH5–25T
Mesure l'énergie exportée et communique avec
l'onduleur via le port RS485.
Les différents types de système de mise à la terre
du réseau : TT, TN, TN-C-S, TN-S, TN-C, le type
de système de mise à la terre du réseau dépend
des réglementations locales.
A Batterie Li-ion
Charges domestiques protégées directement con-
nectées à l'onduleur.
Charges domestiques non protégées, elles se dé-
connecteront en cas de panne du réseau.
2 Description du produit
13
