Manuel d'utilisation
•
Si des charges excessives sont connectées au port de secours de l'onduleur,
l'onduleur s'arrêtera pour se protéger. Veuillez retirer quelques charges et re-
démarrer l'onduleur.
•
Les couleurs de câbles indiquées dans les illustrations de ce manuel sont four-
nies à titre de référence uniquement. Choisissez les câbles en fonction des
normes de câbles locales.
6.2

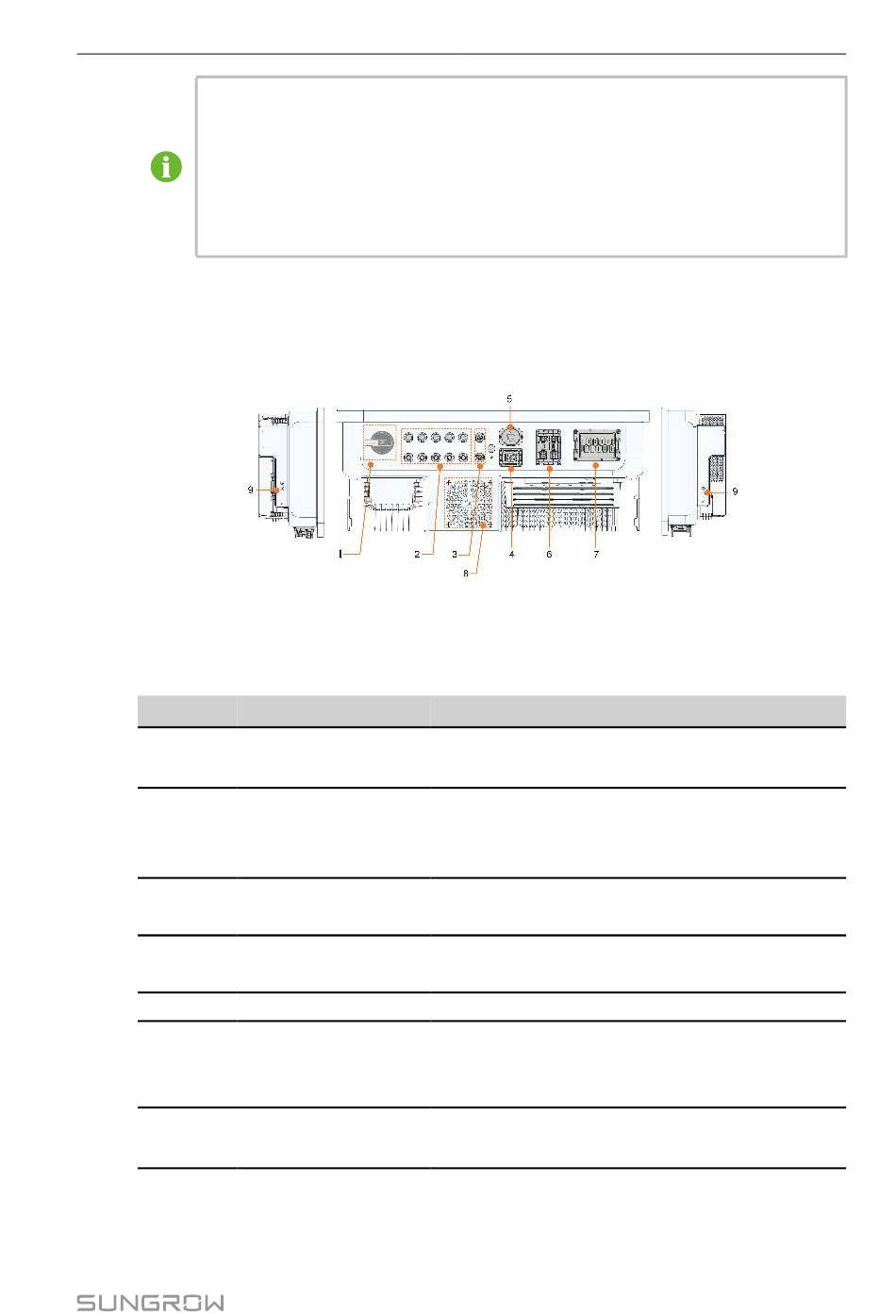

Description des bornes
Toutes les bornes électriques sont situées sur la partie inférieure de l'onduleur.
* L'illustration présentée ici est fournie à titre de référence seulement. Le produit réel que
vous recevez peut différer de cette illustration.
N°
1
2
3
4
5
6
7
figure 6-1 Bornes sur la partie inférieure de l'onduleur
Nom
Interrupteur CC
Bornes PV
Branchement de la
batterie
Borne COM1
Borne WLAN
Borne COM2
Borne CHARGE et
borne RÉSEAU
Description
Utilisé pour déconnecter le PV, uniquement en l'ab-
sence de production PV
Connecteurs d'entrée CC positifs et négatifs
Le numéro de la borne dépend du modèle
d'onduleur
Connecteurs pour les câbles d'alimentation de la
batterie
Port de communication pour la connexion parallèle
des onduleurs
Connecteur du module WiNet—S2
Connexion de communication pour Smart Energy
Meter, le chargeur VE, l'enregistreur, DRM, RSD et
DO
Borne CA réservée aux charges (charges domesti-
ques et charges de secours) et au réseau
6 Raccordement électrique
41
