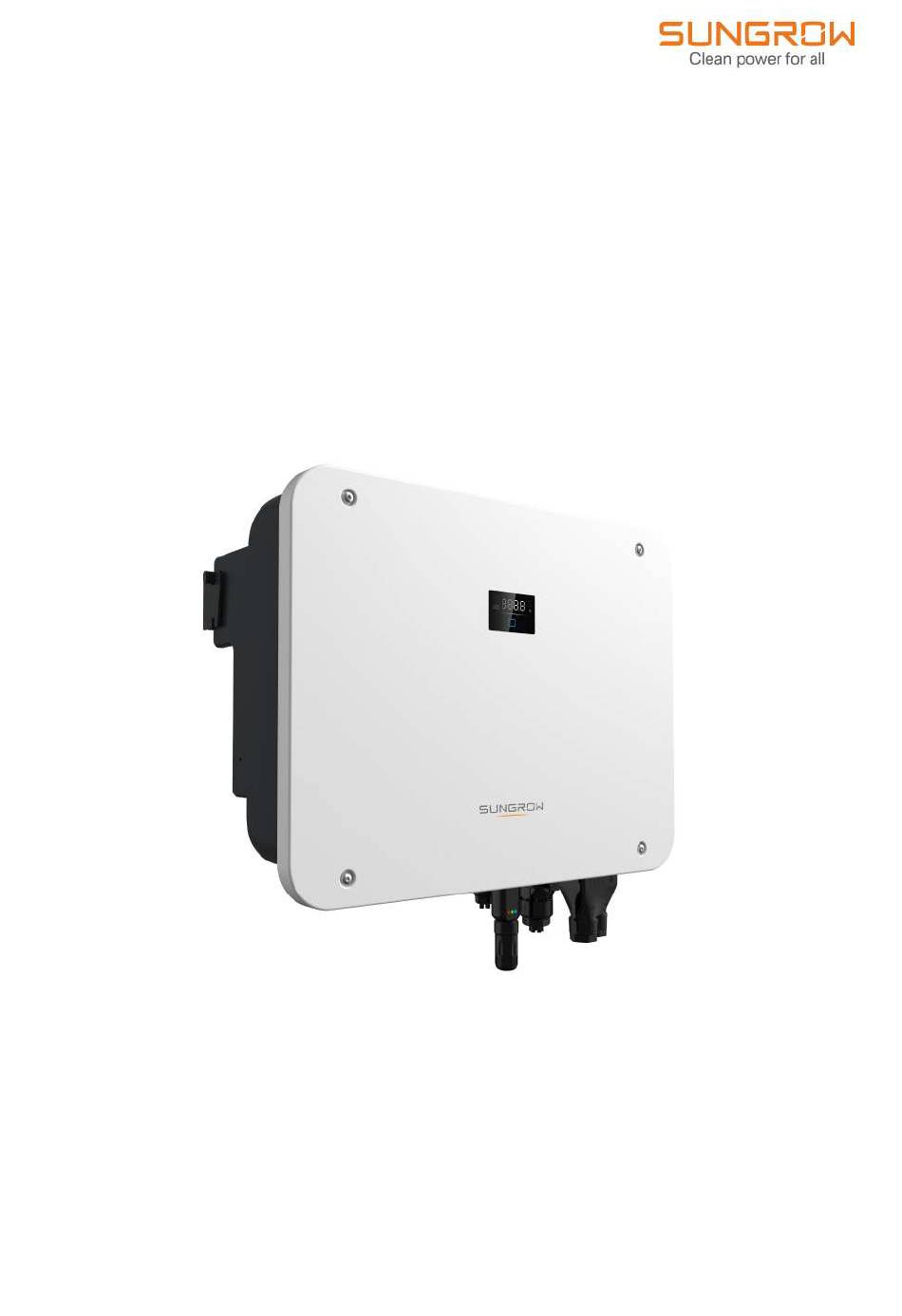

Onduleur hybride triphasé

Publicité

Liens rapides

Manuel d'utilisation
Onduleur hybride triphasé
SH5T/6T/8T/10T/12T/15T/20T/25T
SH5T/6T/8T/
10T/12T/15T/20T/25TOnduleur
hybride triphasé Manuel
25T-UFR-Ver13-202403
SH5_6_8_10_12_15_20_25T-UFR-Ver13-202403

Publicité

loading

Sommaire des Matières pour Sungrow SH5T

  • Page 1 Manuel d'utilisation Onduleur hybride triphasé SH5T/6T/8T/10T/12T/15T/20T/25T SH5T/6T/8T/ 10T/12T/15T/20T/25TOnduleur hybride triphasé Manuel d'utilisationSH5_6_8_10_12_15_20_ 25T-UFR-Ver13-202403 SH5_6_8_10_12_15_20_25T-UFR-Ver13-202403...
  • Page 3 Licences de logiciels • Il est interdit d'utiliser les données contenues dans les micrologiciels ou logiciels dével- oppés par SUNGROW, en totalité ou en partie, à des fins commerciales et par tout moyen. • Il est interdit d'effectuer des opérations d'ingénierie inverse, de craquage ou d'effectuer toute autre opération compromettant la conception du programme d'origine du logiciel...
  • Page 4 Web www.sungrowpower.com ou sur la page Internet du fabricant du composant concerné. Validité Ce manuel s'applique aux modèles suivants d'onduleurs de chaîne PV connectés au réseau de faible puissance : • SH5T • SH6T • SH8T • SH10T •...
  • Page 5 Tout le contenu, les images, les marquages ou les symboles dans ce manuel sont la pro- priété de SUNGROW. Aucune partie de ce document ne peut être réimprimée par du per- sonnel n'appartenant pas à SUNGROW sans autorisation écrite. Le contenu de ce manuel peut être périodiquement mis à jour ou révisé, et c'est le produit ef- fectivement acheté...
  • Page 7 Contenus Tous droits réservés.....................I À propos de ce manuel ....................II 1 Consignes de sécurité ..................1 1.1 Déballage et inspection...................2 1.2 Sécurité de l'installation...................3 1.3 Sécurité du raccordement électrique ..............3 1.4 Sécurité lors du fonctionnement...............6 1.5 Sécurité à l'entretien ..................6 1.6 Sécurité lors de l'élimination des déchets ............7 2 Description du produit ..................8 2.1 Présentation du système.................8...
  • Page 8 3.2.5 Régulation de la puissance réactive............23 3.2.6 Réglage de charge ................23 3.3 Gestion de la batterie ..................23 3.3.1 Gestion de la charge ................25 3.3.2 Gestion de la décharge................26 3.4 Communication et configuration..............26 4 Déballage et stockage ...................27 4.1 Déballage et inspection.................27 4.2 Contenu de l'emballage.................28 4.3 Stockage de l'onduleur..................29 5 Montage mécanique...
  • Page 9 6.8 Branchement des câbles de communication ...........63 6.8.1 Connexion WiNet-S2................63 6.8.2 Branchements des câbles de communication de la borne COM2 ....66 7 Mise en service ....................78 7.1 Inspection avant mise en service ..............78 7.2 Procédure de mise en service................78 7.3 Préparation de l'app..................79 7.4 Création d'une centrale .................79 8 Application iSolarCloud .................88...
  • Page 10 8.10.10 Réglage de charge ................ 108 8.10.11 Paramètres communication ............110 8.10.12 Mise à jour logiciel ................. 110 8.10.13 Contrôle de mise à la terre ............. 112 8.10.14 Configuration parallèle ..............112 8.10.15 Commande de puissance de décalage de fréquence ....... 113 8.10.16 Limite de puissance importée ............
  • Page 11 6 ou plus. SUNGROW n'est pas responsable des dommages causés à l'appareil par des cas de force majeure, tels que les tremblements de terre, les inondations, les éruptions volcaniques, les coulées de boue, la foudre,...
  • Page 12 • SUNGROW ne pourra en aucun cas être tenue responsable de toute violation des conditions générales de fonctionnement en toute sécurité, des normes de sécurité générales ou de toute consigne de sécurité contenues dans ce manuel.
  • Page 13 Vérifiez si la liste de colisage est conforme au produit réellement commandé. En cas de problèmes avec les élé- ments d'inspection ci-dessus, n'installez pas l'appareil et contactez d'abord votre distributeur. Si le problème persiste, veuillez contacter SUNGROW rapidement. Sécurité de l'installation •...
  • Page 14 1 Consignes de sécurité Manuel d'utilisation La chaîne PV génère des tensions élevées mortelles si elle est exposée aux rayons directs du soleil. • Les opérateurs doivent porter un équipement de protection individuelle appro- prié pendant les raccordements électriques. • Ils doivent s'assurer que les câbles ne sont pas sous tension avec un dispositif de mesure avant de toucher les câbles CC.
  • Page 15 Manuel d'utilisation 1 Consignes de sécurité Les dommages sur le produit provoqués par un câblage incorrect ne sont pas cou- verts par la garantie. • Seuls les électriciens professionnels peuvent effectuer les raccordements électriques. • Veuillez utiliser des appareils de mesure avec une plage appropriée. Une sur- tension peut endommager l'appareil de mesure et provoquer des blessures.
  • Page 16 1 Consignes de sécurité Manuel d'utilisation Sécurité lors du fonctionnement Lors de l'acheminement des câbles, assurez une distance d'au moins 30 mm entre les câbles et les composants ou zones générant de la chaleur, afin de protéger la couche isolante des câbles contre le vieillissement et les dommages. Lorsque le produit est en fonctionnement : •...
  • Page 17 Manuel d'utilisation 1 Consignes de sécurité Toucher le réseau électrique ou les bornes et les points de contact de l'onduleur connecté au réseau peut entraîner une électrocution ! • Le côté réseau peut générer de la tension. Utilisez toujours un voltmètre stand- ard pour garantir qu'il n'y a pas de tension avant de toucher.
  • Page 18 Description du produit Présentation du système • L'onduleur doit uniquement être utilisé avec des chaînes PV de la classe de pro- tection II conformément à la norme CEI 61730, classe d'application A. Le pôle positif/négatif des chaînes PV ne doit pas être mis à la terre. Cela peut entraîner la destruction de l'onduleur.
  • Page 19 Manuel d'utilisation 2 Description du produit figure 2-1 Apparence de l'onduleur Description N° Panneau de voyants Indique l'état de fonctionnement actuel de l’onduleur. Utilisé pour déconnecter le PV, uniquement en l'ab- Interrupteur CC sence de production PV. Comprend les bornes CC, les bornes CA, les bornes Zone de raccorde- de batterie, les bornes de communication et la borne ments électriques...
  • Page 20 2 Description du produit Manuel d'utilisation figure 2-2 Dimensions de l'onduleur Poids (kg) Onduleur W (mm) H (mm) P (mm) SH5/6/8/10/ SH15/20T SH25T Symboles présents sur le produit Symbole Explication Marquage de conformité RCM. Marquage de conformité TÜV. Marquage de conformité CE. Importateur UE/EEE Ne jetez pas l’onduleur avec vos déchets ménagers.
  • Page 21 Manuel d'utilisation 2 Description du produit Symbole Explication Ne touchez pas les pièces sous tension dans les 10 minutes sui- vant la mise hors tension de l'unité. Point de mise à la terre supplémentaire. Voyant DEL Le panneau DEL avec un écran d'affichage et un indicateur se trouve sur la partie avant de l'onduleur.
  • Page 22 2 Description du produit Manuel d'utilisation Tableau 2-1 Description des différents états du voyant DEL Couleur du voyant Définition État L'onduleur fonctionne en mode marche/arrêt ALLUMÉ réseau. L'onduleur est en veille ou en état de démar- Clignotement rage (sans fonctionnement marche/arrêt réseau).
  • Page 23 Manuel d'utilisation 2 Description du produit • Sous-fréquence ou sur-fréquence. • Quelle que soit la connexion, qu'il s'agisse d'une connexion au réseau ou d'une application hors réseau, vérifiez que la tension potentielle entre les lignes N et PE n'est pas supérieure à 30 V. Autrement, l'onduleur cessera de produire de l'énergie.
  • Page 24 2 Description du produit Manuel d'utilisation 2.5.2 Déclaration liée à la fonction de secours La déclaration suivante porte sur les dispositions générales de SUNGROW liées aux ondu- leurs hybrides décrits dans ce document. Dans les installations électriques d'onduleurs hybrides, l'onduleur est généralement branché...
  • Page 25 Manuel d'utilisation 2 Description du produit • Scénario 1 : Production d'énergie photovoltaïque ≥ consommation de puissance de charge – L'énergie photovoltaïque alimentera d'abord les charges de secours, avant d'être transférée aux charges normales et à la batterie. – De plus, si la batterie est complètement chargée, l'excédent alimentera le réseau. La puissance d'alimentation ne dépassera pas la limite de la puissance injectée dans les paramètres initiaux.
  • Page 26 2 Description du produit Manuel d'utilisation Aucun courant En présence d'un courant Le mode veille est activé si la batterie est vide pendant la nuit. Dans ce cas, le réseau four- nira toute l'énergie nécessaire aux charges. En présence d'un courant Aucun courant Système parallèle 2.6.1 Système parallèle connecté...
  • Page 27 Manuel d'utilisation 2 Description du produit Seules les bornes hybrides RÉSEAU peuvent être connectées en parallèle, les bornes CHARGE et les bornes de batterie ne peuvent pas être connectées entre elles. Les charges de secours de chaque onduleur ne doivent pas dépasser sa puissance nominale.
  • Page 28 2 Description du produit Manuel d'utilisation Port sur réseau pour moderniser le système PV existant figure 2-6 Port sur réseau pour moderniser le système PV existant La borne CA de l'onduleur PV et la borne RÉSEAU de l'onduleur hybride sont connectées en parallèle.
  • Page 29 Manuel d'utilisation 2 Description du produit La puissance de l'onduleur PV ne peut pas dépasser la puissance nominale de l'onduleur hybride (s'il s'agit d'un onduleur PV monophasé, la puissance de l'onduleur PV ne peut pas dépasser la puissance nominale monophasée de l'onduleur hybride triphasé). Avant d'installer le système PV existant sur une borne CHARGE, le paramètre «...
  • Page 30 2 Description du produit Manuel d'utilisation Élé- Description Remarque Batterie (en A Batterie Li-ion. option) Charges domestiques, connectées à la borne CHARGE de Charges l'onduleur. Remarque : 1. Dans ce scénario, la charge domestique doit être connectée à la borne CHARGE.
  • Page 31 Description des fonctions Fonction de sécurité 3.1.1 Protection Plusieurs fonctions de protection sont intégrées à l'onduleur, celles-ci incluent la protection contre les courts-circuits, la surveillance de la résistance d'isolement à la terre, la protection contre les courants résiduels, la protection contre l'îlotage, la protection contre les surten- sions/surintensités DC, etc.
  • Page 32 3 Description des fonctions Manuel d'utilisation 3.2.2 DRM (« AU »/« NZ ») L'onduleur fournit un bornier pour connexion à un dispositif de validation de réponse à la de- mande (DRED). Le DRED revendique les mode de réponse à la demande (DRM). L'ondu- leur détecte et lance une réponse à...
  • Page 33 L'utilisateur peut définir le mode de contrôle en fonction des besoins individuels. Gestion de la batterie Les batteries Li-ion de SUNGROW sont compatibles avec le PV ESS, d'autres modèles de batteries seront rendus compatibles dans le futur. Les marques et modèles de batteries actuellement pris en charge sont indiqués dans le ta- bleau suivant.
  • Page 34 • Si une batterie tierce doit être utilisée, veuillez consulter le fabricant pour con- naître les performances de charge et de décharge de la batterie. SUNGROW ne peut garantir un fonctionnement optimal de l'onduleur s'il est utilisé avec une batterie tierce.
  • Page 35 Manuel d'utilisation 3 Description des fonctions Si la batterie n'a pas été utilisée ou entièrement chargée pendant une longue péri- ode, il est recommandé de la recharger manuellement tous les 15 jours à au moins 15 % afin de garantir son autonomie et ses performances. 3.3.1 Gestion de la charge Gestion de la charge de secours La fonction de gestion de charge d'urgence est de protéger la batterie de tout dommage...
  • Page 36 3 Description des fonctions Manuel d'utilisation 3.3.2 Gestion de la décharge La gestion de la décharge permet de protéger efficacement la batterie des décharges profondes. Le courant de décharge admissible maximum est limité à la valeur la plus petite entre les va- leurs suivantes : •...
  • Page 37 • Vérifiez que le contenu n'est pas endommagé après l'avoir déballé. Contactez SUNGROW ou la société de transport en cas de composants endommagés ou absents, et fournissez des photos pour aide. Ne jetez pas l'emballage d'origine. Il est recommandé de replacer l'appareil dans son embal- lage d'origine à...
  • Page 38 4 Déballage et stockage Manuel d'utilisation Contenu de l'emballage figure 4-1 Contenu de l'emballage Quantité Élément Onduleur Support de fixation murale Jeu de chevilles à expansion Vis et rondelles M5 × 12 Jeu de connecteurs COM2 Jeu de connecteurs COM1 Jeu de connecteurs CA Connecteurs PV Borne située à...
  • Page 39 Manuel d'utilisation 4 Déballage et stockage *Les images présentées ici sont fournies à titre de référence seulement. Le produit réel et la quantité dépendent de la livraison. Stockage de l'onduleur Un stockage adéquat est requis lorsque vous pensez ne pas utiliser l'onduleur dans l'immédiat.
  • Page 40 Pour les exigences spécifiques relatives à l'environnement d'installation, reportez- vous à . Si l'environnement dans lequel l'appareil est installé ne répond pas aux ex- igences, SUNGROW ne sera pas tenue responsable des dommages matériels qui en résulteraient. Une manipulation inappropriée peut provoquer des blessures corporelles ! •...
  • Page 41 Manuel d'utilisation 5 Montage mécanique Lors de l'installation d'appareils, veillez à ce qu'aucun appareil du système ne rende difficile le fonctionnement de l'interrupteur du disjoncteur CA ou ne gêne le personnel de maintenance. Si un perçage est nécessaire pendant l'installation : •...
  • Page 42 • Veuillez consulter SUNGROW avant d'installer des onduleurs à l'extérieur dans des zones sujettes aux dommages causés par le sel, qui sont principalement des zones cô- tières situées à moins de 500 mètres de la côte. La quantité de sédimentation des em- bruns salés est liée aux caractéristiques de l'eau de mer, des vents marins, des...
  • Page 43 Manuel d'utilisation 5 Montage mécanique 5.2.3 Exigences liées à l'angle Installez l'onduleur verticalement. N'installez jamais l'onduleur à l'horizontale, incliné vers l'avant/l'arrière, sur le côté, ou encore à l'envers. 5.2.4 Conditions de dégagement d'installation Prévoyez assez d'espace autour de l'onduleur pour garantir un espace suffisant pour la dis- sipation de chaleur.
  • Page 44 5 Montage mécanique Manuel d'utilisation En cas d'onduleurs multiples, prévoyez un dégagement suffisant entre les onduleurs.
  • Page 45 Manuel d'utilisation 5 Montage mécanique Outils d'installation Les outils d'installation comprennent, entre autres, ceux recommandés ci-dessous. Si néc- essaire, utilisez d'autres outils auxiliaires présents sur le site. Lunettes de Bouchons d'oreilles Masque anti- Gants de sécurité protection poussière Tournevis Chaussures de Cutter Tournevis plat sécurité...
  • Page 46 5 Montage mécanique Manuel d'utilisation Pistolet thermique Outil de sertissage Clé pour borne de Multimètre batterie 4 à 6 mm ≥ 1 000 V CC 10 mm Clé à fourche Outil de sertissage RJ45 (24 mm, 35 mm) Déplacement de l'onduleur Avant de procéder à...
  • Page 47 Manuel d'utilisation 5 Montage mécanique (1) Vis (2) Tube (3) Rondelle plate (4) Rondelle autotaraudeuse d'expansion élastique Étape 1Placez le support de fixation murale en position correcte sur le mur. Marquez les positions et percez les trous. Observez le niveau sur le support et ajustez-le jusqu'à ce qu'il soit positionné à l'horizontale.
  • Page 48 5 Montage mécanique Manuel d'utilisation Étape 4Soulevez l'onduleur, puis faites-le glisser le long du support de fixation murale pour vous as- surer qu'il correspond parfaitement au support. Utilisez deux jeux de vis pour verrouiller les côtés gauche et droit. - - Fin...
  • Page 49 Raccordement électrique Consignes de sécurité La chaîne PV génère des tensions élevées mortelles si elle est exposée aux rayons directs du soleil. • Les opérateurs doivent porter un équipement de protection individuelle appro- prié pendant les raccordements électriques. • Ils doivent s'assurer que les câbles ne sont pas sous tension avec un dispositif de mesure avant de toucher les câbles CC.
  • Page 50 6 Raccordement électrique Manuel d'utilisation Les dommages sur le produit provoqués par un câblage incorrect ne sont pas cou- verts par la garantie. • Seuls les électriciens professionnels peuvent effectuer les raccordements électriques. • Les opérateurs doivent porter un équipement de protection individuelle appro- prié...
  • Page 51 Manuel d'utilisation 6 Raccordement électrique • Si des charges excessives sont connectées au port de secours de l'onduleur, l'onduleur s'arrêtera pour se protéger. Veuillez retirer quelques charges et re- démarrer l'onduleur. • Les couleurs de câbles indiquées dans les illustrations de ce manuel sont four- nies à...
  • Page 52 6 Raccordement électrique Manuel d'utilisation Description N° Utilisé pour la dissipation thermique de l'onduleur. Le nombre de ventilateurs varie selon le modèle de Ventilateur produit : Indisponible pour les modèles SH5-20T, 1 pour SH25T Borne de mise à la Pour effectuer une mise à la terre fiable terre supplémentaire Borne COM1 COM1 est un port de communication principalement utilisé...
  • Page 53 Manuel d'utilisation 6 Raccordement électrique Tableau 6-2 Étiquette de la borne RJ45 RJ45–CHARGER RJ45-BAT Tableau 6-3 Description de l'étiquette de la borne COM2 Description Étiquette • DO (COM1, NO1) : Défaut de mise à la terre/alarme • DO (COM2, NO2) : Démarrage/arrêt du générateur diesel Entrée IA Réservé...
  • Page 54 6 Raccordement électrique Manuel d'utilisation Description Étiquette Connectez-vous à l'enregistreur dans la connexion parallèle, afin Enregistreur (A1, B1) de mettre en œuvre l'échange de données avec un PC ou d'autres dispositifs de surveillance. • « AU »/« NZ » : Dispositif permettant la réponse à la de- mande (DRED) •...
  • Page 55 Manuel d'utilisation 6 Raccordement électrique Tableau 6-4 Exigences relatives au câble Spécifications Diamètre ex- Section transver- Type N° Câble terne (en mm) sale (mm SBR064–256 : 6 Câble en fil de cuivre à Câble d'ali- (10 AWG) plusieurs âmes extérieur mentation de 6.4~8.5 SBH100–400 : 10...
  • Page 56 6 Raccordement électrique Manuel d'utilisation Schéma de câblage de secours (Australie et Nouvelle-Zélande) Les câbles neutres du côté RÉSEAU et du côté SECOURS doivent être connectés ensem- ble selon les règles de câblage AS/ZS_3000. Autrement, la fonction SECOURS ne fonction- nera pas.
  • Page 57 Manuel d'utilisation 6 Raccordement électrique Schéma de câblage de secours (autres pays) Le schéma suivant est un exemple pour les systèmes de réseau sans exigence particulière sur la connexion du câblage. N° SH5/6T SH8/10/12T SH15T SH20/25T ① Disjoncteur CC 63 A/800 V * ②...
  • Page 58 6 Raccordement électrique Manuel d'utilisation N° SH5/6T SH8/10/12T SH15T SH20/25T ① Disjoncteur CC 63 A/800 V * ② Disjoncteur CA ≥ Disjoncteur CA ≥ Disjoncteur CA ≥ Disjoncteur CA ≥ 25 A/400 V 32 A/400 V 40 A/400 V 63 A/400 V TypeB TypeB TypeB...
  • Page 59 à la terre côté CA sont correctement mises à la terre. Le branchement à la terre peut être effectué par d'autres moyens conformes aux normes et réglementations locales, et SUNGROW n'est pas responsable des éven- tuelles conséquences.
  • Page 60 6 Raccordement électrique Manuel d'utilisation 6.4.1 Exigences de mise à la terre de protection externe Dans ce système d'alimentation PV, toutes les pièces métalliques et boîtiers de l'appareil hors tension doivent être mis à la terre, notamment les supports des modules PV et le boîtier de l'onduleur.
  • Page 61 Manuel d'utilisation 6 Raccordement électrique Branchement du câble CA 6.5.1 Exigences requises côté alimentation CA L'onduleur ne peut être raccordé au réseau qu'avec l'autorisation du service local du réseau. Avant de connecter l'onduleur au réseau, vérifiez que la tension et la fréquence du réseau correspondent aux exigences de l’onduleur, pour cela, reportez-vous à...
  • Page 62 6 Raccordement électrique Manuel d'utilisation Étape 2Sortez la borne enfichable du boîtier. Étape 3Faites passer le câble CA dans l'écrou orientable, la borne étanche et le boîtier sur toute la longueur nécessaire. Étape 4Dénudez le câble sur 80 mm. Si la borne pressée à froid doit être sertie sur le câble, la lon- gueur de dénudage du câble doit mesurer 2 à...
  • Page 63 Manuel d'utilisation 6 Raccordement électrique La couleur des âmes de câble dans la figure est indiquée uniquement à titre de référence. Les câbles ou les âmes de câble sélectionnés doivent respecter les normes locales. Étape 5(En option) Si le nombre de fils de câble (n) > 7, utilisez des bornes pressées à froid pour le sertissage des câbles.
  • Page 64 6 Raccordement électrique Manuel d'utilisation Lors du câblage CA (CHARGE ou RÉSEAU), vérifiez soigneusement si les fils du câble correspondent aux ports appropriés. Un câblage incorrect endommagera l'onduleur. Étape 7Vérifiez que les fils sont fermement en place en tirant légèrement dessus. Serrez l'écrou ori- entable dans le boîtier.
  • Page 65 Manuel d'utilisation 6 Raccordement électrique Des tensions élevées sont présentes à l'intérieur de l'onduleur ! Assurez-vous que tous les câbles ne sont pas sous tension avant d'effectuer un raccordement électrique. Ne connectez pas le disjoncteur CA avant d'avoir terminé les raccordements élec- triques de l'onduleur.
  • Page 66 6 Raccordement électrique Manuel d'utilisation • Assurez-vous que la chaîne PV est bien isolée de la terre avant de la connecter à l'onduleur. • Vérifiez que la tension CC maximum et le courant de court-circuit maximum de toute chaîne ne dépassent jamais les valeurs autorisées de l'onduleur spéci- fiées dans la «...
  • Page 67 Manuel d'utilisation 6 Raccordement électrique Le branchement de la chaîne PV doit répondre aux conditions suivantes : À défaut, cela pourrait causer des dommages irréversibles à l'onduleur, non couverts par la garantie. • L'utilisation combinée de différents modèles ou marques de modules PV dans un même circuit MPPT ou de modules PV d'orientation ou d'inclinaison différ- entes dans une chaîne n'endommagera pas l'onduleur, mais entraînera des per- formances médiocres du système !
  • Page 68 6 Raccordement électrique Manuel d'utilisation Chaque paire de bornes PV correspond à une chaîne PV indépendante pour les modèles SH15T/20/25T. Les entrées PV PV1 et PV2 se connectent à MPPT1, les entrées PV3 et PV4 se connectent à MPPT2, et les entrées PV5 se connectent à MPPT3. Pour une meil- leure utilisation de la puissance PV, PV1, PV2, PV3 et PV4 doivent être identiques dans la structure de chaîne PV, y compris le type, le nombre, l'angle d'inclinaison et l'orientation des modules PV.
  • Page 69 Manuel d'utilisation 6 Raccordement électrique Étape 2Assemblez les extrémités du câble avec la pince à sertir. 1: Contact à sertir positif 2: Contact à sertir négatif Étape 3Passez le câble dans le presse-étoupe et insérez-le contact à sertir dans l'isolateur jusqu'à ce qu'il s'enclenche.
  • Page 70 6 Raccordement électrique Manuel d'utilisation Étape 7Branchez les connecteurs PV aux bornes correspondantes jusqu'à entendre un clic. Étape 8Respectez les étapes suivantes pour brancher les connecteurs PV d'autres chaînes PV. Étape 9Scellez les bornes PV inutilisées avec des capuchons. - - Fin Connexion d'alimentation par batterie 6.7.1 Exigences relatives au branchement de la batterie Cette section décrit principalement les branchements des câbles du côté...
  • Page 71 Manuel d'utilisation 6 Raccordement électrique Ne déconnecter lorsqu'une charge est présente ! Les connecteurs de batterie ne doivent pas être déconnectées lorsqu'ils sont chargés. Ils peuvent être placés dans un état d'absence de charge en arrêtant complètement l'onduleur. Pendant l'installation et le fonctionnement de l'onduleur, assurez-vous que les polarités positives ou négatives des batteries ne présentent pas de court-circuit à...
  • Page 72 6 Raccordement électrique Manuel d'utilisation Étape 3Passez le câble dans le presse-étoupe et insérez-le contact à sertir dans l'isolateur jusqu'à ce qu'il s'enclenche. Tirez doucement le câble vers l'arrière pour vérifier la fermeté du branchement. Étape 4Serrez le presse-étoupe et l'isolateur. Étape 5Vérifiez que la polarité...
  • Page 73 Manuel d'utilisation 6 Raccordement électrique Branchement des câbles de communication Fonction WLAN Fonction LAN Grâce au protocole TCP/IP Modbus, le système EMS ou l'enregistreur d'un tiers peut con- trôler entièrement l'activation/la désactivation, le déclassement, la charge et la décharge de l'onduleur.
  • Page 74 6 Raccordement électrique Manuel d'utilisation 6.8.1.1 Communication WLAN Étape 1Retirez le couvercle étanche de la borne WLAN. Étape 2Installez le module. Secouez-le légèrement à la main pour déterminer s'il est correctement installé, de la manière indiquée ci-dessous. Étape 3Veuillez vous reporter au guide fourni avec le module pour la configuration. - - Fin 6.8.1.2 Communication Ethernet Étape 1(Facultatif) Dénudez la couche isolante du câble de communication en utilisant une pince à...
  • Page 75 Manuel d'utilisation 6 Raccordement électrique Étape 3Dévissez le boîtier du module de communication. Étape 4Faites passer le câble réseau à travers l'écrou tournant et le joint. Ensuite, acheminez le câ- ble dans l'ouverture du la bague d'étanchéité. Enfin, insérez le câble dans le boîtier. Étape 5Insérez la fiche RJ45 dans le connecteur enfichable avant jusqu'à...
  • Page 76 A du compteur à la broche A2 de l'onduleur et la broche B du compteur à la broche B2 de l'onduleur. Contactez SUNGROW pour vérifier si le modèle de Smart Energy Meter est dis- ponible localement. Les données du compteur ne peuvent pas être utilisées à des fins de facturation.
  • Page 77 Manuel d'utilisation 6 Raccordement électrique Schéma de câblage du Smart Energy Meter Le schéma de câblage du Smart Energy Meter est présenté comme suit : Lors du câblage, assurez-vous que la flèche située sur les points CT est orientée du réseau vers la charge. Étapes de connexion du Smart Energy Meter à...
  • Page 78 6 Raccordement électrique Manuel d'utilisation 2. Retirez le joint et faites passer le câble à travers le presse-étoupe. 3. Retirez la gaine de câble et dénudez l'isolant du fil.
  • Page 79 Manuel d'utilisation 6 Raccordement électrique 4. Si la distance de communication (L) ≤ 10 m, utilisez un câble de communication RS485 pour établir un branchement direct. Branchez les fils dans la borne A2, B2 de la borne COM2. Si 10 m< L ≤ 50 m, ajoutez une résistance supplémentaire de 120 Ω pour améliorer la qual- ité...
  • Page 80 6 Raccordement électrique Manuel d'utilisation 5. Insérez le bornier dans le connecteur jusqu'à ce qu'il s'enclenche avec un clic audible et serrez l'écrou orientable. 6. Retirez le couvercle étanche de la borne COM2, insérez le connecteur COM2 dans la borne COM2 de l'onduleur jusqu'à entendre un clic.
  • Page 81 Manuel d'utilisation 6 Raccordement électrique Pour en savoir plus sur le Smart Energy Meter, veuillez vous référer au manuel du produit correspondant. 6.8.2.2 Branchement des câbles de communication de batterie Un bornier ou une fiche RJ45 peut être utilisée pour connecter les câbles de communication de la batterie.
  • Page 82 6 Raccordement électrique Manuel d'utilisation Branchement RJ45 1. Branchez les câbles dans la borne RJ45–BAT de la borne COM2.
  • Page 83 Manuel d'utilisation 6 Raccordement électrique Si un autre modèle de batterie est utilisé, veuillez vous référer au manuel du pro- duit correspondant. 6.8.2.3 Connexion DO L'onduleur présente un relais DO doté des fonctions suivantes : DO(COM1, NO1) : • Réglage de la charge du consommateur. Dans ce cas, le relais DO contrôlera un contac- teur qui s'ouvrira ou se fermera dans certaines conditions.
  • Page 84 6 Raccordement électrique Manuel d'utilisation Relais Condition de Description déclenchement Le mode de réglage de Le relais est activé une fois toutes les Réglage de la charge a été défini via conditions du mode de contrôle remplies. charge du "8.10.10 Réglage de l'application iSolarCloud.
  • Page 85 Manuel d'utilisation 6 Raccordement électrique 6.8.2.4 Connexion DRM DRM et Ripple Control ne prennent en charge qu'une seule fonction à la fois. L'onduleur prend en charge les modes de réponse à la demande spécifiés dans la norme AS/NZS 4777. L'onduleur comporte un bornier pour le raccordement à un DRED. Après le raccordement, le DRED affirme les DRM en court-circuitant les bornes comme spécifié...
  • Page 86 6 Raccordement électrique Manuel d'utilisation Les commutateurs qui doivent être fermés dans l'état DRM0 ~ DRM8 sont indiqués dans le tableau ci-dessous. Mode de réponse à la Instruction de État du commutateur demande fonctionnement DRM0 Fermer S1 et S5 DRM1 Fermer S1 DRM2 Fermer S2...
  • Page 87 Manuel d'utilisation 6 Raccordement électrique Tableau 6-6 Méthode d'affirmation du mode DI Pourcentage de puissance (en % Fonctionnement du de la puissance de sortie CA commutateur sur le réactive) RCR externe 100 % (configurable selon besoin) Aucun Fermer S1 100 % Fermer S2 60 % Fermer S3...
  • Page 88 Mise en service Inspection avant mise en service Vérifiez les éléments suivants avant de démarrer l'onduleur : • Tout l'équipement a été installé de manière fiable. • Le ou les interrupteurs CC et le disjoncteur CA sont en position « ARRÊT ». •...
  • Page 89 Étape 2Inscription de compte. Reportez-vous à la section "8.3 Inscription de compte". Si vous avez le compte et le mot de passe du distributeur/de l'installateur ou de SUNGROW, sautez cette étape. Étape 3Téléchargez par avance le package du micrologiciel sur l'appareil mobile. Voir « Mise à jour du micrologiciel ».
  • Page 90 7 Mise en service Manuel d'utilisation figure 7-1 Sélectionner l'adresse d'accès Étape 2Saisissez le compte et le mot de passe dans l'interface de connexion, puis appuyez sur S'identifier pour vous connecter. Étape 3Appuyez sur dans l'angle supérieur droit pour entrer dans l'interface de création de centrale.
  • Page 91 Manuel d'utilisation 7 Mise en service figure 7-2 Paramètres de création de centrale Nom du Description paramètre Nom de la Le nom de la centrale. centrale Type de Type de centrale qui doit être défini en fonction du type de centrale centrale actuel.
  • Page 92 7 Mise en service Manuel d'utilisation Nom du Description paramètre Adresse de la centrale qui peut être remplie de deux manières : • Manuellement : Saisissez manuellement l'emplacement de la cen- trale dans la zone de saisie. Adresse de la centrale •...
  • Page 93 Manuel d'utilisation 7 Mise en service Étape 6Après avoir lié un appareil, appuyez sur Appareil et Mise en service pour accéder à l'inter- face correspondante. Étape 7Appuyez sur Configuration réseau pour accéder à l'interface Connexion WLAN. Appuyez sur accueil dans la liste WLAN, saisissez le mot de passe, puis appuyez sur Confirmer.
  • Page 94 7 Mise en service Manuel d'utilisation Étape 8Entrez dans l'interface Activez EasyConnect, puis appuyez sur le bouton multifonction du WiNet-S2 pour activer le mode EasyConnect en fonction de l'invite à l'écran. L'application entre automatiquement dans une interface de traitement d'attente si ce mode est activé, et revient automatiquement à...
  • Page 95 Manuel d'utilisation 7 Mise en service Pour l'Australie, vous devez en outre définir le prestataire de services de réseau applicable puis le type de réseau. L'illustration présentée ici est fournie à titre de référence seulement. Voir l'interface réelle pour les prestataires de services réseau pris en charge.
  • Page 96 7 Mise en service Manuel d'utilisation Tableau 7-1 Description du prestataire de service réseau et du type de réseau Prestataire de service réseau Type de réseau AS/NZS 4777.2:2015 AS/NZS 4777.2:2020 Australie A AS/NZS 4777.2:2020 Australie B AS/NZS 4777.2:2020 Australie C STNW1170 : monophasé...
  • Page 97 Manuel d'utilisation 7 Mise en service * Pour conformité avec AS/NZS 4777.2:2020, veuillez sélectionner à partir d'Australie A/B/C. Veuillez contacter votre opérateur de réseau électrique pour la région à utiliser. • Vérifiez le pays pris en charge par ce produit à l'adresse http:// support.
  • Page 98 Pour une connexion directe via WLAN, le module de communication sans fil Wi-Fi conçu et fabriqué par SUNGROW est requis. L'application iSolarCloud peut également établir une connexion de communication avec l'onduleur via une connexion Ethernet.
  • Page 99 Manuel d'utilisation 8 Application iSolarCloud Inscription de compte Le compte distingue deux groupes d'utilisateurs, le propriétaire et le distributeur/installateur. • Le propriétaire peut afficher des informations sur les installations, créer des installations, définir des paramètres, partager des installations, etc. • Le distributeur/l'installateur peut aider le propriétaire à...
  • Page 100 8 Application iSolarCloud Manuel d'utilisation Étape 4Remplissez les informations d'inscription, y compris l'e-mail, le code de vérification, le mot de passe et la confirmation et le pays (région). Le distributeur/l'installateur peut entrer le nom de la société ou le code de l'installateur/du distributeur de niveau supérieur. Le code du distributeur/de l'installateur de niveau supérieur peut être obtenu auprès du distributeur/de l'installateur supérieur respectif.
  • Page 101 Manuel d'utilisation 8 Application iSolarCloud Étape 2Ouvre l'App pour accéder à l'écran de connexion. Appuyez sur Accès local pour entrer dans l'écran suivant. Étape 3Appuyez sur Confirmeret saisissez à nouveau le mot de passe. CONNEXION.Ou appuyez sur CONNEXION MANUELLE au bas de l'interface et sélectionnez WiNet-S/WiNet-S2et saisissez à...
  • Page 102 8 Application iSolarCloud Manuel d'utilisation figure 8-2 Accès local WLAN Étape 5À la fin des réglages, appuyez sur ALLUMER L'APPAREIL dans l'angle supérieur droit et le périphérique sera initialisé. L'application envoie ensuite des instructions de démarrage, l'ap- pareil démarre et fonctionne. Étape 6Une fois l'initialisation des paramètres terminée, l'App affiche à...
  • Page 103 Manuel d'utilisation 8 Application iSolarCloud 8.5.3 Mode régulation puissance réactive L'onduleur comporte une fonction de régulation de la puissance réactive. Utilisez le para- mètre Mode régulation puissance réactive pour activer cette fonction et sélectionner le mode de régulation approprié. Tableau 8-1 Descriptions du mode régulation puissance réactive : Descriptions Mode Le PF est fixé...
  • Page 104 8 Application iSolarCloud Manuel d'utilisation Tableau 8-2 Descriptions des paramètres du mode « Q(P) » : Valeur par Explication Plage Paramètre défaut Sélectionnez la courbe corre- Courbe Q(P) A, B, C spondante selon les réglementa- tions locales Puissance de sortie au point P1 QP_P1 sur la courbe du mode Q(P) (en 0% ~ 100%...
  • Page 105 Manuel d'utilisation 8 Application iSolarCloud figure 8-3 Courbe Q(P) Mode « Q(U) » La puissance de sortie réactive de l'onduleur variera en fonction de la tension du réseau. Tableau 8-3 Descriptions des paramètres du mode « Q(U) » : Valeur par défaut Explication Plage Paramètre...
  • Page 106 8 Application iSolarCloud Manuel d'utilisation Valeur par défaut Explication Plage Paramètre Puissance active pour la dé- QU_ExitPower 1% ~ 20% sactivation de la fonction Q(U) Oui/Non/Oui, Activation/désactivation incon- Limité par ditionnelle de la fonction Q(U) EnableMode * La courbe C est actuellement réservée et cohérente avec la courbe A. figure 8-4 Courbe Q(U) Il n'est pas nécessaire de définir les paramètres d'initialisation du chargeur VE car il peut fonctionner automatiquement après avoir été...
  • Page 107 Manuel d'utilisation 8 Application iSolarCloud figure 8-5 Arborescence des fonctions de l'application Accueil La page d'accueil de l'App est affichée dans la figure suivante.
  • Page 108 8 Application iSolarCloud Manuel d'utilisation figure 8-6 Accueil Tableau 8-4 Description de la page d'accueil Description N° Affiche la puissance de génération d'énergie photo- voltaïque, la puissance d'alimentation, etc. La ligne Diagramme de flux de avec une flèche indique le flux d'énergie entre les charge appareils connectés, et la flèche pointée indique la direction du flux d'énergie.
  • Page 109 Manuel d'utilisation 8 Application iSolarCloud Run-info Appuyez sur Run-info dans la barre de navigation pour accéder à l'écran correspondant, comme représenté dans la figure suivante. figure 8-7 Run-info La section Run-info comprend les informations sur le PV, l'onduleur, l'entrée, la sortie, le ré- seau, la charge et la batterie.
  • Page 110 8 Application iSolarCloud Manuel d'utilisation 8.9.1 Tableau Appuyez sur Tableau pour accéder à l'écran indiquant la production d'énergie quotidienne, comme indiqué dans la figure suivante. figure 8-9 Courbe de puissance L'App affiche les enregistrements de production d'énergie sous différentes formes, y comp- ris un graphique de production d'énergie quotidienne, un histogramme de production d'éner- gie mensuel, un histogramme de production d'énergie annuel et un histogramme de production totale.
  • Page 111 Manuel d'utilisation 8 Application iSolarCloud figure 8-10 Enregistrements d'alarmes Cliquez sur « » pour sélectionner un segment horaire et afficher les enregistre- ments correspondants. Sélectionnez l'un des enregistrements de la liste et cliquez sur celui-ci pour afficher les infor- mations détaillées sur le défaut, comme indiqué dans la figure. figure 8-11 Informations détaillées sur l'alarme 8.9.3 Journal des événements Appuyez sur Journal des événements pour accéder à...
  • Page 112 8 Application iSolarCloud Manuel d'utilisation figure 8-12 Journal des événements 8.10 Plus Appuyez sur Plus sur la barre de navigation pour accéder à l'écran, comme illustré dans la figure suivante. L'écran Plus prend en charge les opérations suivantes : • Définir les paramètres, notamment les paramètres système de l'onduleur et les para- mètres de gestion de l'énergie.
  • Page 113 Manuel d'utilisation 8 Application iSolarCloud figure 8-13 Paramètres système * L'illustration présentée ici est fournie à titre de référence seulement. Démarrage/Fermeture Appuyez sur Démarrage/Fermeture pour envoyer les instructions de démarrage/fermeture à l'onduleur. Réglage date/Réglage heure Il est très important de régler correctement l'heure du système. Une heure mal réglée sur le système aura une incidence directe sur la valeur de la journalisation des données et de la production d'énergie.
  • Page 114 8 Application iSolarCloud Manuel d'utilisation figure 8-14 Durée de fonctionnement Tableau 8-6 Description des paramètres de durée de fonctionnement Explication Valeur Plage Paramètre défaut Temps nécessaire à l'onduleur pour passer Heure de du mode veille au mode marche en l'ab- 60 s 10 s à...
  • Page 115 Manuel d'utilisation 8 Application iSolarCloud Tableau 8-7 Le mode de contrôle de la configuration de la fonction DO Description du paramètre Mode Arrêt Mode de réglage de "8.10.10 Réglage de charge" Consultez charge Contrôle de mise à la Consultez "8.10.13 Contrôle de mise à la terre" terre 8.10.5 Paramètres hors réseau Appuyez sur Paramètres→Paramètres d'opération→Paramètres hors réseau pour ac-...
  • Page 116 8 Application iSolarCloud Manuel d'utilisation figure 8-18 Régulation de la puissance active Tableau 8-8 Description de la régulation de la puissance active Valeur Description Plage Paramètre défaut Temps de démar- Commutez pour activer/désactiver la rage progressif de fonction de démarrage en douceur de Allumé...
  • Page 117 Manuel d'utilisation 8 Application iSolarCloud Valeur Description Plage Paramètre défaut Limite de puissance Commutez pour limiter la puissance Allumé On/Off active active Le rapport de limite de la puissance Rapport de limite active par rapport à la puissance nom- de la puissance 100.0% 0 ~ 100% inale en pourcentage...
  • Page 118 8 Application iSolarCloud Manuel d'utilisation figure 8-20 Temps de décharge électrique de la batterie 8.10.9 Temps de charge forcée de la batterie Appuyez sur Réglages→Système de gestion de l'énergie→Temps de charge forcée de la batterie pour accéder à l'écran correspondant. figure 8-21 Temps de charge forcée de la batterie En l'absence d'énergie photovoltaïque, la puissance importée du réseau charge le système énergétique durant toute la période permettant d'atteindre le SOC cible.
  • Page 119 Manuel d'utilisation 8 Application iSolarCloud charge. Le Mode de réglage de charge comprend le Mode de chronométrage, le Mode de commutation et le Mode intelligent. figure 8-22 Réglage de charge Mode de chronométrage : Dans ce mode, définissez l'Heure fixe de début de charge 1 et l'Heure fixe de fin de charge 1, le système contrôlera la charge durant cet intervalle.
  • Page 120 8 Application iSolarCloud Manuel d'utilisation Avis : Le mode intelligent est désactivé dans un système hors réseau. • Lorsque l'onduleur est installé pour moderniser un système PV existant, la limite supér- ieure de puissance optimisée correspond à la somme de la puissance nominale de l'on- duleur hybride et de la puissance nominale de l'onduleur PV existant.
  • Page 121 Manuel d'utilisation 8 Application iSolarCloud Étape 5Revenez à l'écran Téléchargement du firmware et appuyez sur dans le coin supérieur droit de l'écran pour afficher le package de mise à niveau du micrologiciel téléchargé. "8.4 Étape 6Connectez-vous à l'application via le mode d'accès local. Reportez-vous à Connexion".
  • Page 122 Contactez votre distributeur pour obtenir un compte de niveau supérieur et le mot de passe correspondant avant de régler les paramètres de contrôle de mise à la terre. Contactez SUNGROW si le distributeur est incapable de fournir les informa- tions requises.
  • Page 123 Manuel d'utilisation 8 Application iSolarCloud Valeur par défaut Plage Paramètre Plusieurs machines con- MARCHE MARCHE/ARRÊT nectées en parallèle Configuration de machine Maître Maître/Esclave 1 maître et esclave Nombre total de disposi- tifs en parallèle 8.10.15 Commande de puissance de décalage de fréquence Appuyez sur Plus→Réglages→Paramètres de fonctionnement→Autres paramètres pour accéder à...
  • Page 124 8 Application iSolarCloud Manuel d'utilisation 8.10.16 Limite de puissance importée 1. Pour éviter d'endommager l'onduleur en raison d'une importation excessive d'énergie du réseau, définissez la « Limite de puissance importée » pour l'onduleur immédiatement après avoir terminé le câblage. 2. Ce paramètre ne peut être défini que par un compte Installateur. Appuyez sur Plus →...
  • Page 125 Manuel d'utilisation 8 Application iSolarCloud figure 8-27 Mode gestion énergie Description Paramètre Le mode de fonctionnement normal de l'onduleur, dans le- quel ce dernier couvrira la charge domestique avec l'éner- gie photovoltaïque et la batterie. si le PV est supérieur à la Mode charge et si la batterie est pleine, la puissance sera injectée autoconsommation...
  • Page 126 Mise hors service du système Mise hors service de l'onduleur 9.1.1 Débranchement de l'onduleur Risque de brûlures ! Même si l'onduleur est arrêté, il peut encore être chaud et provoquer des brûlures. Portez des gants de protection avant de manipuler l'onduleur une fois refroidi. L'onduleur doit être éteint lors de l'entretien ou d'autres interventions.
  • Page 127 Manuel d'utilisation 9 Mise hors service du système "4.3 Stock- Étape 4Si l'onduleur doit être réinstallé ultérieurement, veuillez vous reporter à la section age de l'onduleur" pour une conservation correcte. - - Fin 9.1.3 Mise au rebut de l'onduleur Les utilisateurs sont responsables de la mise au rebut de l'onduleur. Veuillez mettre au rebut l'onduleur selon les réglementations et les normes locales applicables pour éviter toutes pertes matérielles ou blessures personnelles.
  • Page 128 Modifiez les valeurs de protection contre la surten- sion avec l'approbation du fournisseur d'électricité local. 3. Si le problème persiste, contactez SUNGROW. En général, l'onduleur se reconnecte au réseau lors- que celui-ci fonctionne à nouveau. Si l'alarme se dé- clenche fréquemment : 1.
  • Page 129 électrique 2. Vérifiez, par le biais de l'App, que les paramètres de protection sont correctement définis. 3. Si l'alarme persiste, veuillez contacter SUNGROW. En général, l'onduleur se reconnecte au réseau lors- que celui-ci fonctionne à nouveau. Si l'alarme se dé- clenche fréquemment :...
  • Page 130 3. Si le problème persiste, contactez SUNGROW. 1. Vérifiez si la polarité de la chaîne correspondante est inversée. Si c'est le cas, débranchez l'interrupteur CC et inversez la polarité...
  • Page 131 5. Si le problème persiste, contactez SUNGROW. 1. Vérifiez que le câble AC est correctement branché. 2. Vérifiez que l'isolation entre le câble de mise à la Défaut du câble...
  • Page 132 Si tel est le cas, contactez 732–736, Batterie anormale le fabricant de la batterie. Sinon, veuillez contacter 739, 832– SUNGROW. 833, 835– 3. En cas de température anormale de la batterie, prenez des mesures pour changer la température ambiante, telles que l'amélioration des conditions de dissipation de la chaleur.
  • Page 133 507, 508, étrangers ou d'anomalies dans l'environnement am- système 510, 513, biant et prenez les mesures correctives correspon- 516–518 dantes si nécessaire. 3. Si l'alarme persiste, veuillez contacter SUNGROW. 006, 007, 011, 019, 021, 025, 038, 040– 042, 048– 050, 052–...
  • Page 134 10 Dépannage et maintenance Manuel d'utilisation 10.2 Maintenance 10.2.1 Avis de maintenance Risque de dommages pour le produit ou de blessure corporelle suite à un entretien inadéquat ! • Veillez à utiliser des outils d'isolation spéciaux pendant les opérations haute tension.
  • Page 135 Pour éviter tout risque d'électrocution, n'effectuez pas d'opérations d'entretien qui ne rentrent pas dans le cadre de ce manuel. Si nécessaire, contactz SUNGROW pour l'entretien. Sinon, les pertes provoquées ne sont pas couvertes par la garantie.
  • Page 136 11 Annexe 11.1 Fiche technique Paramètres SH5T SH6T Entrée (CC) Puissance d'entrée PV max. 10 000 Wp 12 000 Wp recommandée Tension d'entrée PV max* 1 000 V Tension d'entrée PV min./ Tension d'entrée de 150 V/180 V démarrage Tension d'entrée PV...
  • Page 137 Manuel d'utilisation 11 Annexe Paramètres SH5T SH6T Puissance apparente de sor- 5 000 VA 6 000 VA tie CA max. 7,6 A 9,1 A Courant de sortie CA max. 3/N/PE, 220 V/380 V ; 230/400 V ;240/415 V Tension CA nominale Plage de tensions CA 270 à...
  • Page 138 11 Annexe Manuel d'utilisation Paramètres SH5T SH6T Alimentation CC de type II/CA de type II **** Protection contre la foudre PID Zero Protection contre la polarité inverse d'entrée de la batterie Informations générales Topologie (solaire/batterie) Sans transformateur/Sans transformateur Degré de protection IP65 Dimensions (L ×...
  • Page 139 Manuel d'utilisation 11 Annexe Paramètres SH8T SH10T Tension d'entrée PV min./ Tension d'entrée de 150 V/180 V démarrage Tension d'entrée PV 600 V nominale Plage de tension de fonc- 150 V - 950 V tionnement MPPT Plage de tensions MPP pour 355 V - 850 V 300 V - 850 V la tension nominale...
  • Page 140 11 Annexe Manuel d'utilisation Paramètres SH8T SH10T Facteur de puissance à la > 0,99/0,8 capacitif à 0,8 inductif puissance nominale/Facteur de puissance réglable Phases d'alimentation/ 3/3 - N - PE Phases de connexion Données de secours (sur mode réseau) Puissance de sortie max. de 43 000 W charge de secours 3*63 A (25 ℃)
  • Page 141 Manuel d'utilisation 11 Annexe Paramètres SH8T SH10T Dimensions (L × H × P) 620 * 480 * 195 mm 32 kg Poids Méthode de montage Support de fixation murale Plage de températures am- -25 ℃ - 60 ℃ biantes de fonctionnement Plage d'humidités relatives 0% - 100% autorisée (sans...
  • Page 142 11 Annexe Manuel d'utilisation Paramètres SH12T SH15T Plage de tensions MPP pour 355 V - 850 V 335 V - 850 V la tension nominale Nombre de dispositifs de sui- vi MPP indépendants Nombre de chaînes PV par 2 / 2 / 1 2 / 1 MPPT 48 A (32 A/16 A)
  • Page 143 Manuel d'utilisation 11 Annexe Paramètres SH12T SH15T 3*63 A (25 ℃) Courant de sortie max. de charge de secours Données de secours (mode hors réseau) 3/N/PE, 220 V/380 V ; 230/400 V ;240/415 V (± 2 %) Tension nominale Fréquence nominale 50 Hz/60 Hz (±...
  • Page 144 11 Annexe Manuel d'utilisation Paramètres SH12T SH15T Méthode de refroidissement Convection naturelle Altitude d'utilisation maximale 2 000 m Bruit (type) 35 dB(A) Affichage RS485/WLAN, Ethernet, CAN Communication DI/DO DI * 4/DO * 2/DRM0 Connecteur compatible MC4 (PV, 6 mm² max.)/Connec- Type de connexion CC teur Plug and play (batterie, 10 mm²...
  • Page 145 Manuel d'utilisation 11 Annexe Paramètres SH20T SH25T Courant maximum pour le 30 A connecteur d'entrée Données liées à la batterie Type de batterie Batterie Li-ion Tension batterie 100 V - 700 V Courant de charge/décharge 50 A/50 A max** Puissance de charge/dé- 30 000 W/20 000 W 30 000 W/25 000 W charge max.
  • Page 146 11 Annexe Manuel d'utilisation Paramètres SH20T SH25T Puissance de sortie nominale 20 000 W/20 000 VA 25 000 W/25 000 VA Puissance de sortie de pointe 32 000 W/32 000 VA, 10 s 36 500 W/36 500 VA, 10 s Efficacité...
  • Page 147 Les informations ci-dessous concernent la compatibilité des appareils de secours de l'ondu- leur SUNGROW SH15/20/25T dans un scénario hors réseau. Veuillez consulter ces infor- mations avant d'utiliser le modèle de secours des quatre onduleurs dans une situation hors réseau.
  • Page 148 Veuillez contacter SUNGROW pour vérifier la compatibilité de charges spécifiques non cou- vertes dans ce document dans un scénario hors réseau. SUNGROW ne sera pas tenu re- sponsable de l'utilisation de toute charge sans confirmation. Nous continuerons à mettre à...
  • Page 149 SUNGROW. • Le défaut ou le dommage a été causé par l'utilisation de composants ou de logiciels non standard ou non fournis par SUNGROW. • La plage d'installation et d'utilisation du site dépasse les stipulations des normes interna- tionales correspondantes.
