6 Raccordement électrique

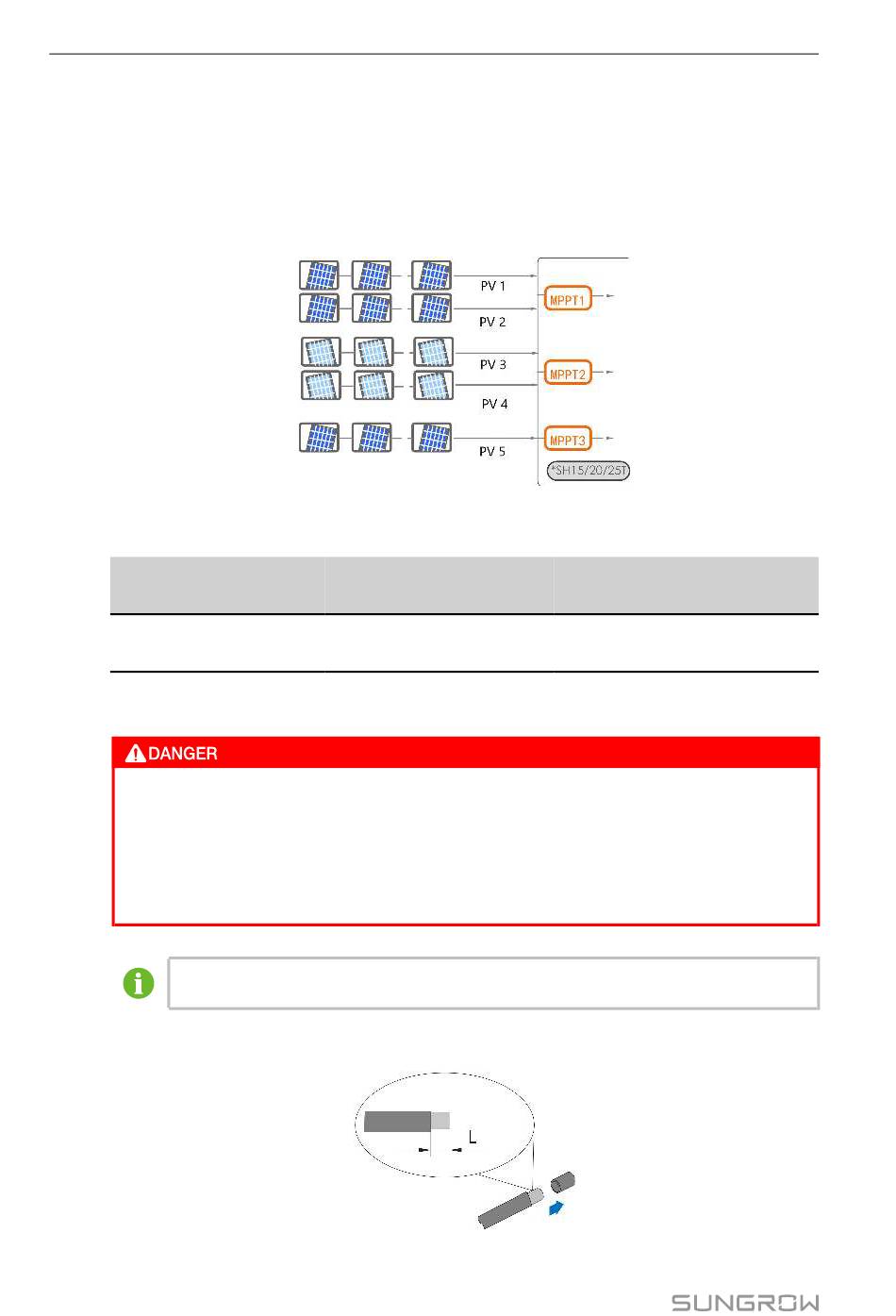

Chaque paire de bornes PV correspond à une chaîne PV indépendante pour les modèles
SH15T/20/25T. Les entrées PV PV1 et PV2 se connectent à MPPT1, les entrées PV3 et
PV4 se connectent à MPPT2, et les entrées PV5 se connectent à MPPT3. Pour une meil-
leure utilisation de la puissance PV, PV1, PV2, PV3 et PV4 doivent être identiques dans la
structure de chaîne PV, y compris le type, le nombre, l'angle d'inclinaison et l'orientation des
modules PV.
Avant de connecter l'onduleur aux entrées PV, les spécifications électriques mentionnées
dans le tableau suivant doivent être toutes satisfaites :
Modèle
SH5/6/8/10/12/15/20/
25T
6.6.2 Installation des connecteurs PV
Une haute tension risque d'être atteinte dans l'onduleur !
•
Assurez-vous que qu'aucun câble ne soit sous tension avant d'effectuer une
opération électrique.
•
Ne connectez pas l'interrupteur CC et le disjoncteur CA avant d'avoir terminé
les raccordements électriques.
Pour garantir la protection IP65, utilisez uniquement le connecteur fourni.
Étape 1Dénudez chaque câble CC sur 7 mm à 8 mm.
58
Limite de la tension en
circuit ouvert
1 000 V
Manuel d'utilisation
Courant maximum pour le
connecteur d'entrée
30 A
