6 Raccordement électrique
N°
8
9

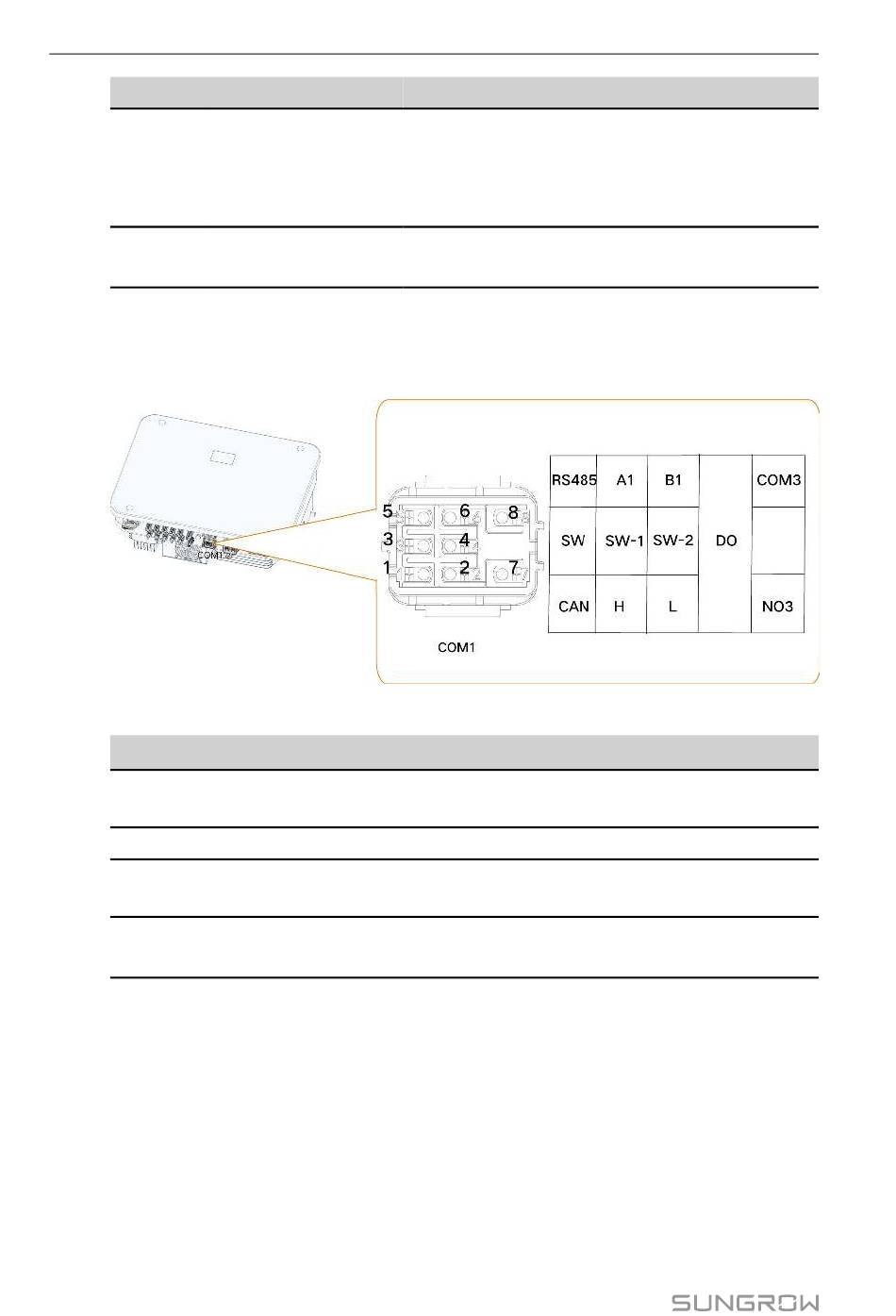

Borne COM1
COM1 est un port de communication principalement utilisé pour la connexion parallèle des
onduleurs. Les détails de cette borne sont présentés ci-dessous :
Tableau 6-1 Description de l'étiquette de la borne COM1
Étiquette
RS485 (A1, B1)
SW (SW-1, SW-2)
CAN (H, L)
DO (COM3, NO3)
Borne COM2
La borne COM2 est principalement utilisée pour établir la communication avec des appa-
reils, tels qu'un compteur, un chargeur VE et une batterie. Les détails de cette borne sont
présentés ci-dessous :
42
Nom
Ventilateur
Borne de mise à la
terre supplémentaire
Description
Port de communication RS485 pour la connexion parallèle des
onduleurs
Réservé
Port de communication CAN pour la connexion parallèle des
onduleurs
Commutateur de commande intelligent pour la connexion paral-
lèle des onduleurs (connectez l'hôte uniquement)
Description
Utilisé pour la dissipation thermique de l'onduleur.
Le nombre de ventilateurs varie selon le modèle de
produit : Indisponible pour les modèles SH5-20T, 1
pour SH25T
Pour effectuer une mise à la terre fiable
Manuel d'utilisation
