Emballage
Les supports de toilette filetés QT sont généralement expédiés
en deux composants. (1) Ensemble de plaque frontale
partiellement assemblé et (1) raccord (G/D ou D). Les ancrages
d'assemblage de la plaque frontale du support sont fixés au
plancher et soutiennent la cuvette. Le raccord du support se
fixe à l'arrière de l'ensemble plaque frontale et se connecte au
système de tuyauterie sanitaire.
Installation du support
1. Après avoir retiré l'assemblage de la plaque frontale de son
emballage, repérez les dimensions brutes de la ligne centrale
de la sortie de l'appareil de plomberie depuis le plancher
sur la feuille d'installation brute du fabricant de la cuvette.
Tous les supports Watts seront préréglés à 5-1/2 po. Pour
l'installation brute basse, il se peut que le fond arrondi de la
plaque frontale doive être retiré le long des lignes marquées.
2. Fixez chaque montant du support sur un plancher en béton
avec au moins un boulon d'ancrage d'un diamètre de 1/2 po
(fourni par d'autres).
3. Placez le joint d'étanchéité ovale entre la plaque frontale et
le raccord, avec la lèvre du joint tournée vers l'arrière, vers
le raccord. S'assurer que le joint d'étanchéité ovale est bien
appuyé, puis fixez l'ensemble plaque frontale au raccord
du support à travers les oreilles du joint d'étanchéité avec
quatre boulons à bride à tête hexagonale de 1/2 po et des
rondelles (fournis).

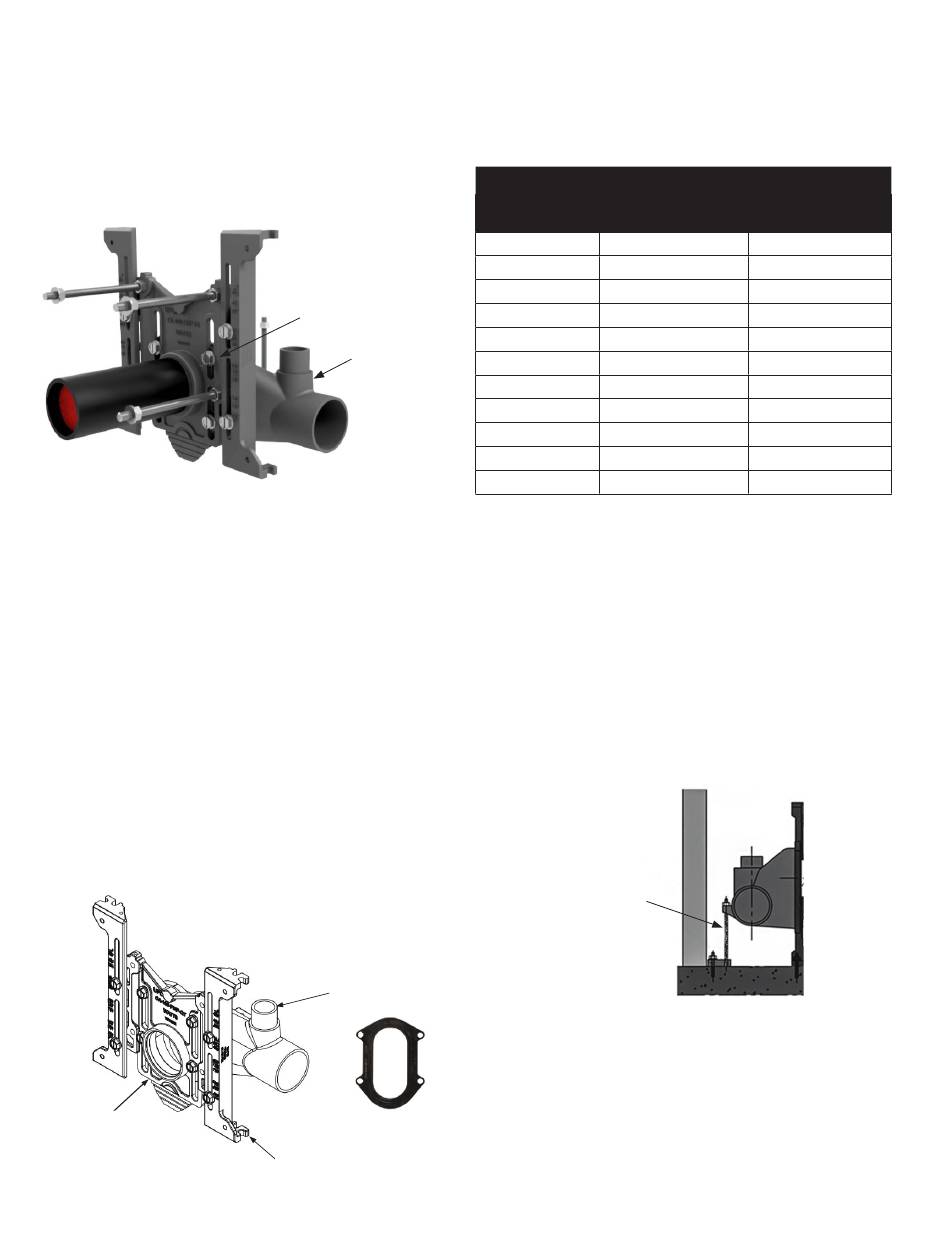

Faceplate
Plaque frontale
Assemblage de
la plaque
Raccord
du support
Raccord
Fitting
Fitting Gasket
Joint d'étanchéité
Montant
Upright
4. Ajustez le raccord du support à la hauteur désirée avant de
serrer le raccord sur la plaque frontale. Reportez-vous aux
exigences relatives à l'inclinaison de la pile et à l'installation
brute afin de déterminer les hauteurs minimales et maximales
de la ligne centrale pour configurer les batteries de
supports horizontaux.
EXIGENCES RELATIVES À L'INCLINAISON DE LA BATTERIE ET L'INSTALLATION BRUTE
C/SORTIE DE LA
MIN. C/L HORIZ. VIDAGE À
CUVETTE HORS DU SOL
4 1/2 po (115 mm)
5 po (127 mm)
5 1/2 po (140 mm)
6 po (152 mm)
6 1/2 po (165 mm)
3 1/4 po (82 mm)
7 po (178 mm)
3 5/8 po (92 mm)
7 1/2 po (191 mm)
4 1/8 po (105 mm)
8 po (203 mm)
4 5/8 po (118 mm)
8 1/2 po (216 mm)
9 po (229 mm)
5 3/8 po (137 mm)
9 3/8 po (239 mm)
5 3/4 po (146 mm)
5. Une fois la plaque frontale et les hauteurs d'ajustement
fixées, assurez-vous que les quatre boulons du montant et
les quatre boulons du raccord sont bien serrés.
6. Fixez la tige de support d'ancrage arrière à travers le bossage
à l'arrière du raccord porteur avec deux écrous hexagonaux
et rondelles (fournis) et ajustez la hauteur. Fixez le raccord
avec deux écrous hexagonaux et rondelles (fournis) et ajustez
la hauteur. Fixez le pied d'ancrage à un plancher en béton en
utilisant un boulon d'ancrage d'un diamètre de 1/2 po (fourni
par d'autres).
Support
d'ancrage arrière
6
COURANT C/L HORIZ. VIDAGE
PARTIR DU SOL
À PARTIR DU SOL
3 po (76 mm)
4 1/2 po (115 mm)
3 po (76 mm)
5 po (127 mm)
3 po (76 mm)
5 1/2 po (140 mm)
3 po (76 mm)
6 po (152 mm)
6 1/2 po (165 mm)
7 po (178 mm)
7 1/2 po (191 mm)
8 po (203 mm)
5 po (127 mm)
8 1/2 po (216 mm)
9 po (229 mm)
9 3/8 po (239 mm)
Caniveau de
tuyauterie
