Empaque
Los portadores de inodoros QT normalmente se envían en
dos componentes. (1) Conjunto de placa frontal parcialmente
ensamblado y (1) accesorio (L/R o D). El ensamble de la
placa frontal del tubo portador se ancla al piso y soporta la
taza. La conexión del tubo portador se fija en la parte trasera
del ensamble de la placa frontal y se conecta al sistema de
tubería sanitaria.

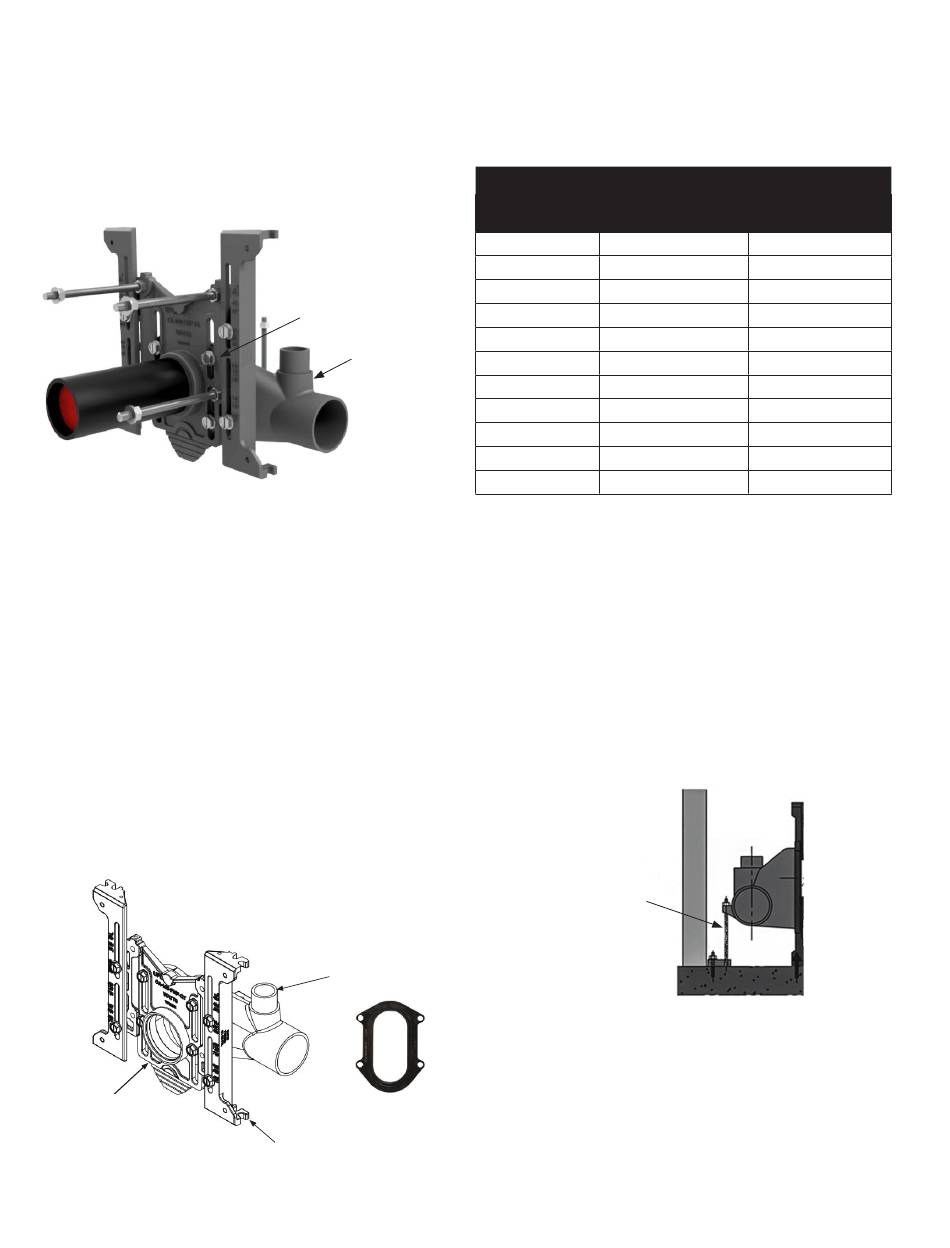

Instalación del portador
1. Localice la dimensión de desbaste de la línea central de
salida del conector desde el piso de la hoja de desbaste del
fabricante de la taza. Todos los portadores Watts estarán
pre-ajustados a 5-1/2". Para desbastes bajos, la parte inferior
redondeada de la placa frontal tenga que retirarse por las
líneas apuntadas.
2. Ajuste cada tubo portador en posición vertical a un piso
de concreto con un perno de anclaje de 1/2" de diámetro
(suministrado por otros) como mínimo.
3. Coloque el empaque del conector ovalado entre la placa
frontal y el conector, con el borde del empaque hacia atrás
hacia del conector. Asegurándose que el empaque ovalado
esté bien asentado, conecte sin apretar el ensamble de la
placa frontal al conector del tubo transportador por medio de
las orejetas del empaque con cuatro pernos hexagonales con
brida de 1/2" (suministrados).
Faceplate
Conjunto de
Conjunto de
placa frontal
Conexión
del portador
Conector
Fitting
Fitting Gasket
Empaque de conexión
Vertical
Upright
10
4. Ajuste el conector del tubo transportador a la altura
deseada antes de apretarlo en la placa frontal. Consulte
los requerimientos de inclinación y desbaste de batería
para determinar las alturas mínimas y máximas de la línea
central del conector y configurar las baterías horizontales del
tubo transportador.
INCLINACIÓN DE LA BATERÍA Y REQUISITOS DE DESBASTE
SALIDA DE C/TAZA
MÍN. L.C. HORIZ. DESECHO
DESDE EL PISO
DESDE EL PISO
4 1/2" (115 mm)
3" (76 mm)
5" (127 mm)
3" (76 mm)
5 1/2" (140 mm)
3" (76 mm)
6" (152 mm)
3" (76 mm)
6 1/2" (165 mm)
3 1/4" (82 mm)
7" (178 mm)
3 5/8" (92 mm)
7 1/2" (191 mm)
4 1/8" (105 mm)
8" (203 mm)
4 5/8" (118 mm)
8 1/2" (216 mm)
5" (127 mm)
9" (229 mm)
5 3/8" (137 mm)
9 3/8" (239 mm)
5 3/4" (146 mm)
5. Una vez establecidas las alturas de la placa frontal y del
conector, asegúrese de que los cuatro pernos de la vertical y
los cuatro pernos del conector estén bien apretados.
6. Asegure la varilla de soporte del anclaje trasero con la brida
de la parte posterior del conector del tubo transportador
con dos tuercas hexagonales y arandelas (suministradas) y
ajuste la altura. Fije el conector con dos tuercas hexagonales
y arandelas (suministradas) y ajuste la altura. Fije el pie del
anclaje a un piso de concreto utilizando un perno de anclaje
de 1/2" de diámetro (suministrado por otros).
Soporte del
anclaje trasero
CORRIENTE L.C. HORIZ.
DESECHO DESDE EL PISO
4 1/2" (115 mm)
5" (127 mm)
5 1/2" (140 mm)
6" (152 mm)
6 1/2" (165 mm)
7" (178 mm)
7 1/2" (191 mm)
8" (203 mm)
8 1/2" (216 mm)
9" (229 mm)
9 3/8" (239 mm)
Espacio
oculto para
tubería
