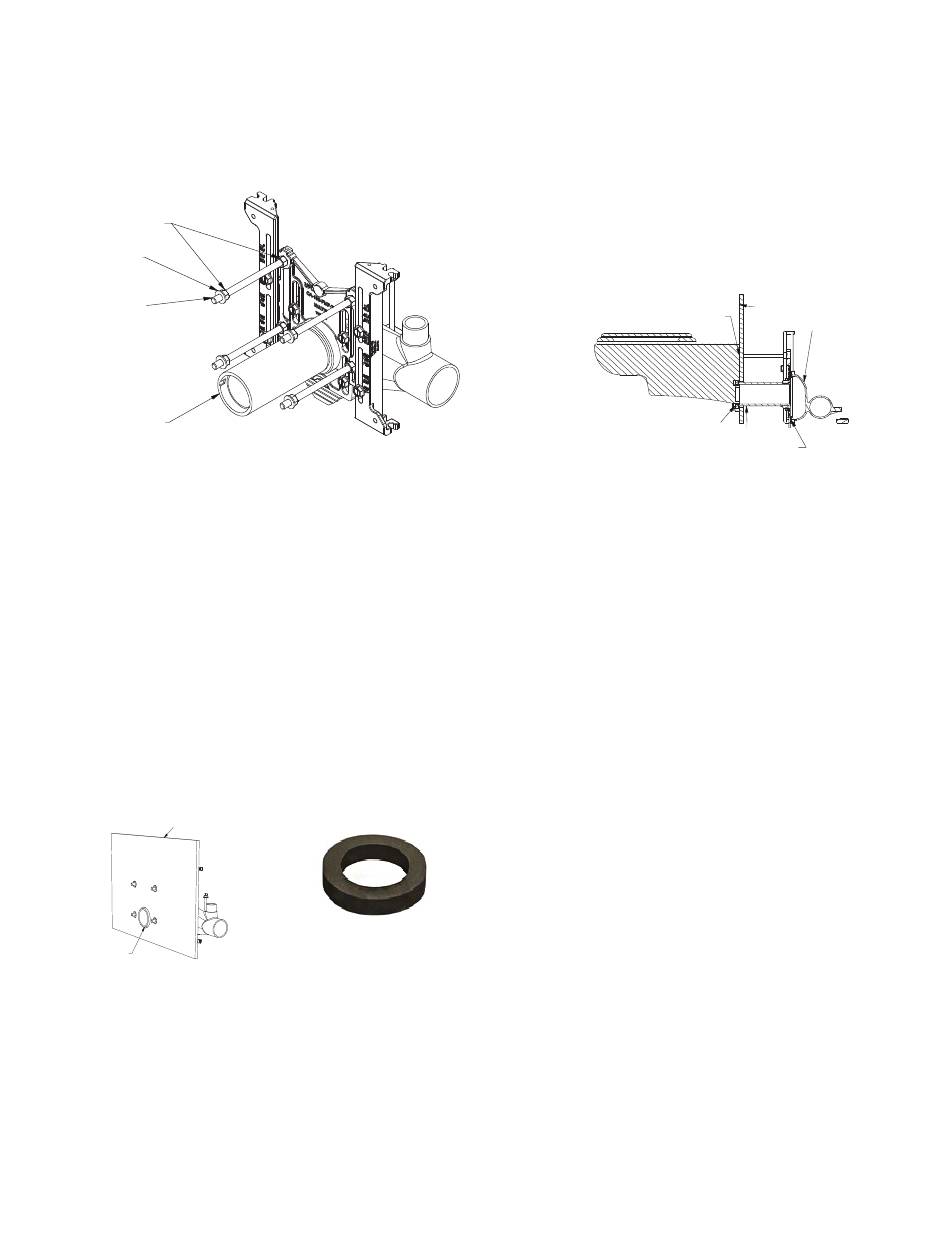

7. Enrosque las (4) varillas roscadas (suministradas) en la placa
frontal con una tuerca hexagonal (suministrada) en cada
varilla de la placa frontal, y deje suelta para ajustar más
tarde después del ajuste. Enrosque (4) tuercas hexagonales
(suministradas) en cada varilla aproximadamente 1/2" más
allá de la profundidad de la pared acabada. Coloque (4)
arandelas (suministradas) en el último puesto ya que el
inodoro se montará contra ellas.
Tuercas
hexagonales
Hex Nuts
Arandela
Washer
Varilla roscada
Threaded Rod
Boquillas roscadas
Threaded Nipple
8. Instale la boquilla roscada con sellador de roscas
(suministrado por otros) hasta que quede ajustada.
9. Ajuste los pernos de montaje del tubo portador para que se
extiendan aproximadamente 2 1/4" (57 mm) más allá de la
pared terminada. Ajuste las tuercas respaldo de descarga en
la pared terminada, con las arandelas de respaldo fuera de
la pared. Cuando se colocan correctamente, las arandelas
de respaldo crean un espacio de 1/16" (2 mm) entre la parte
posterior de la taza y la cara de la pared terminada.
10. Después de instalar la boquilla roscada y las varillas
roscadas a través de la pared y de haber probado
correctamente la presión del sistema (según los estándares
de la industria), mida y marque el acoplamiento a 5/16"
de la pared acabada. Corte la boquilla y retire las rebabas
antes de instalar el inodoro.
Finished
Faceplate
Wall
Assembly
Back-Up Nut
& Washer
Finished Wall
Pared terminada
Bowl
Gasket
ABS
Oval Fitting
Nipple
Gasket
Compression
Corte la boquilla
Cut Nipple so that
it Extends 5/16"
de manera que
Past the Finished Wall
Flange & Gasket
que se extiende
5/16" más allá
de la pared
acabada
Carrier
Fitting
Empaque de la taza
Bowl Gasket
Empaque de la taza
11. Retire el adhesivo de ambos lados del empaque de la
taza. Adhiera el empaque en la parte posterior de la taza,
centrada alrededor de la salida de la taza. Instale la taza en
el tubo transportador, asegurándose de que el empaque de
la taza esté correctamente asentado contra la boquilla.
12. Instale las cuatro tuercas de tapa cromadas y las arandelas
de plástico para asegurar la taza.
Nota: Es una práctica común en la industria ajustar completamente
tres tuercas de tapa y la cuarta apretarla a mano. Esto
reduce la tensión potencial que puede provocar que la
taza se agriete bajo cargas pesadas.
Tuerca de respaldo
11
Pared terminada
Finished Wall
Back-Up Nut
y arandela
& Washer
CARRIER
CONEXIÓN DEL PORTADOR
FITTING
Empaque
Roscado
Threaded
Bowl
Boquilla ABS
ABS Nipple
de la taza
Gasket
Empaque ovalado
Oval Fitting
Gasket
del conector
