BO600RP/W/RH, BO900RP/W, P300RP/W, P600RP/W
FR
Bandeaux/poignées architecturaux verticaux & horizontaux
Modèles à 2 Ventouses Uniquement

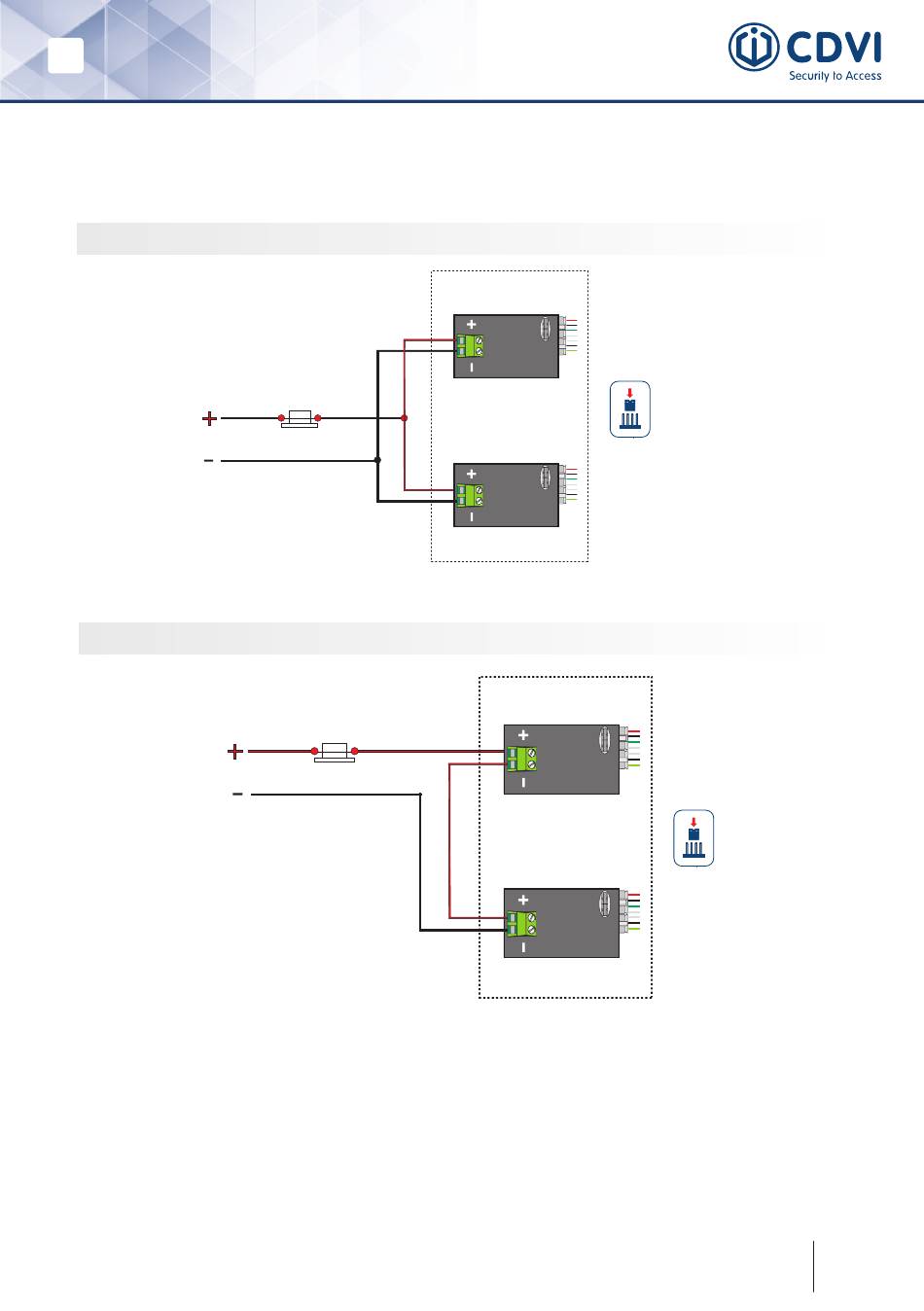

SYNOPTIQUE 1 :
Montage N°1 : Alimentation 24V DC
Alimentation
24 V DC / 6,9W
ADC
Entrée d'alimentation
GAMME BO600RP / BO600RH/ P600RP
Montage N°2 : Alimentation 48V DC
Entrée d'alimentation
48V DC / 6,9W
GAMME BO600RP / BO600RH/ P600RP
BBG : Boitier bris de glace
Le BBG doit être placé à proximité de l'issue de secours et être accessible dans le sens de l'évacuation.
Bouton poussoir
normalement
fermé type BBG
Ventouses 2 x 300 KG
Bouton poussoir
normalement
fermé type BBG
Ventouses 2 x 300 KG
VENTOUSE N°1
VENTOUSE N°2
VENTOUSE N°1
VENTOUSE N°2
Respecter la
configuration
24V DC
Respecter la
configuration
24V DC
