BO600RP/W/RH, BO900RP/W, P300RP/W, P600RP/W
Bandeaux/poignées architecturaux verticaux & horizontaux
5] SCHÉMAS DE RACCORDEMENTS - CONFORMITÉ
NF S61-937 - PV n° SD 20 00 25 B
Modèles à 1 Ventouse Uniquement (P300RP/ P300W)

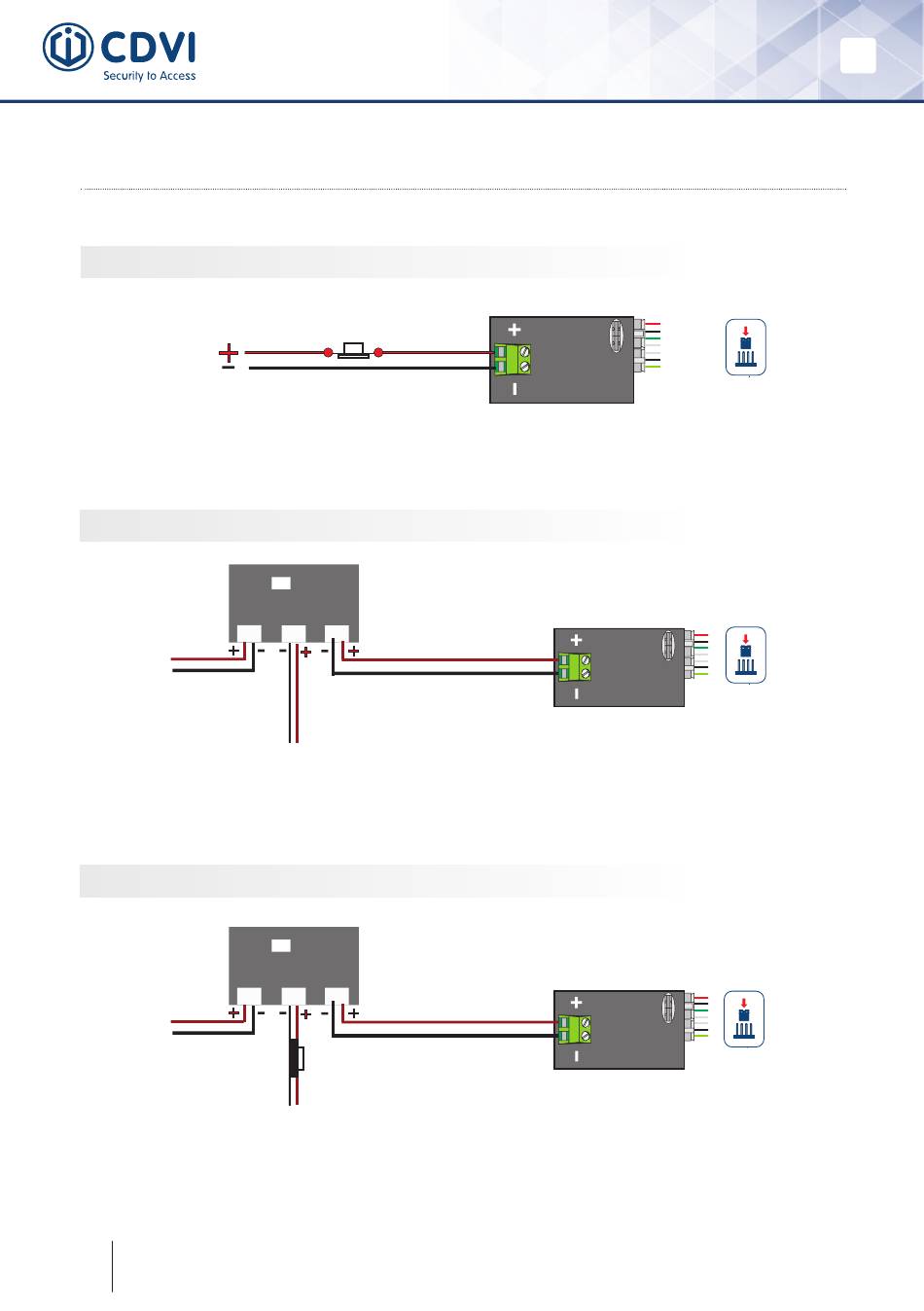

Montage N°1 : Alimentation 24V DC
Entrée d'alimentation
24V DC/ 3,5W
BBG : Boitier bris de glace
Le BBG doit être placé à proximité de l'issue de secours et être accessible dans le sens de
l'évacuation.
Montage N°2 : Alimentation 24V DC avec BRC
P2
Télécommande
UGCIS
0,4W
Entrée d'alimentation
Le boitier BRC est indispensable à la conformité NFS61-937 et doit être réarmé en appuyant sur le
bouton l1 situé à l'intérieur du boitier.
Montage N°3 : Alimentation 24V DC avec BRC et BBG
P2
Télécommande
UGCIS
0,4W
Entrée d'alimentation
Le boitier BRC est indispensable à la conformité NFS61-937 et doit être réarmé en appuyant sur le
bouton l1 situé à l'intérieur du boitier.
Le BBG doit être placé à proximité de l'issue de secours et être accessible dans le sens de
l'évacuation.
18
Bouton poussoir
normalement fermé type BBG
BRC
I1
P1 P3
24V DC/ 3,5W
BRC
I1
P1 P3
BBG
24V DC/ 3,5W
Carte ventouse 1
Carte ventouse 1
