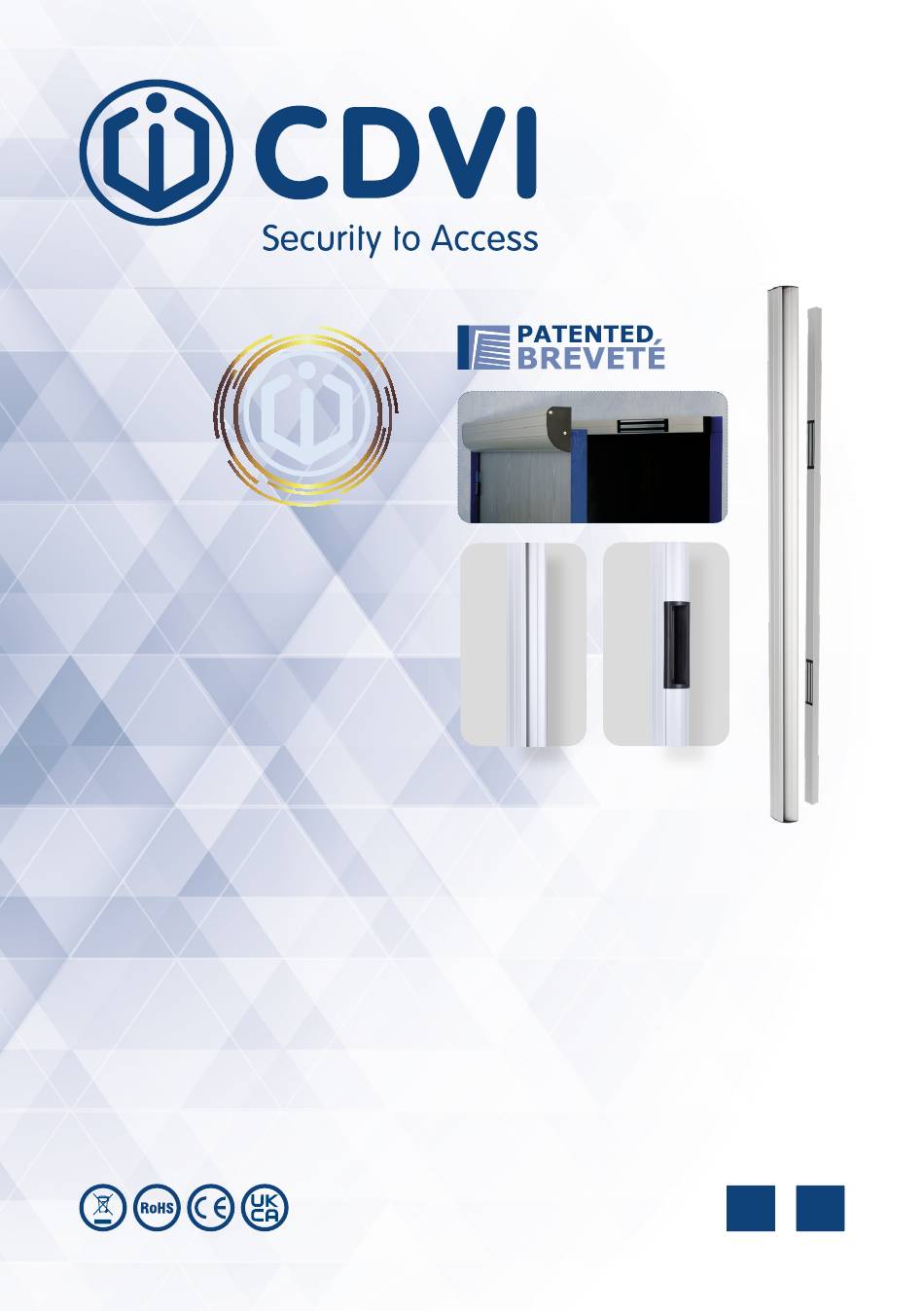

- Page 1 YEAR WARRANTY BO600RP, BO600W, BO600RH, BO900RP, BO900W, P300RP, P300W, P600RP, P600W Vertical & horizontal architectural handles Bandeaux/poignées architecturaux verticaux & horizontaux...
- Page 2 BO600RP/W/RH, BO900RP/W, P300RP/W, P600RP/W Vertical & horizontal architectural handles 1] PRODUCT PRESENTATION NFS 61-937, PV n° SD 20 00 25 B Pre-assembled. BO600RH, BO600RP, Covers previous installation BO900RP, P300RP, P600RP fixing holes. Pre-drilled sections (adjustable). Ergonomic design. Horizontal mounting Satin Anodised Aluminium Finish. Left view...
- Page 3 >50 99,3 Ce document est la propritété exclusive de CDVI, il ne peut être communiqué à des tiers sans son autorisation. This document is the exclusive property of CDVI and it may not be disclosed to others without permission. Date : 30/03/2023...
- Page 4 BO600RP/W/RH, BO900RP/W, P300RP/W, P600RP/W Vertical & horizontal architectural handles Product Range Details Part code Holding force Nb of Maglocks Power (W) 12/24V BO600RP 600 kg BO900RP 900 kg 10.4 P300RP 300 kg P600RP 600 kg BO600RH 600 kg BO600W 600 kg...
- Page 5 BO600RP/W/RH, BO900RP/W, P300RP/W, P600RP/W Vertical & horizontal architectural handles 4] MAINTENANCE In order to keep your security device in good working order, we recommend: 1. Periodically testing the functionality of your installation. 2. Visually inspecting the state of the different components of the installation in order to prevent cable degradation and the appearance of rust on the surfaces of electro-magnetic elements.
- Page 6 BO600RP/W/RH, BO900RP/W, P300RP/W, P600RP/W Vertical & horizontal architectural handles Example: Installation of a vertical 2-maglock handle 6] WIRING AND CONNECTIONS Important: Position the voltage selection jumper according to your voltage. 5-WAY TERMINAL STRIP NON-MONITORED VERSION 12Vdc 24Vdc + 12Vdc or 24Vdc positive *...
- Page 7 BO600RP/W/RH, BO900RP/W, P300RP/W, P600RP/W Vertical & horizontal architectural handles For 1-Maglock Handles Only Example N°1: Exit button only (VHLD timer optional) Exit Button 12Vdc 24Vdc Voltage 12Vdc or 24Vdc P300 RANGE 1 x 300KG magnetic locks Example N°2: Access Control + Exit Button...
- Page 8 BO600RP/W/RH, BO900RP/W, P300RP/W, P600RP/W Vertical & horizontal architectural handles Example N°2: Access Control + Exit Button Exit Button Access MAGNETIC LOCK N°1 Control 12Vdc 24Vdc Unit Voltage 12Vdc or 24Vdc MAGNETIC LOCK N°2 BO600RP / BO600W RANGE 2 x 300KG magnetic locks Example N°3: Access Control + Exit Button...
- Page 9 BO600RP/W/RH, BO900RP/W, P300RP/W, P600RP/W Vertical & horizontal architectural handles For 3-Maglock Handles Only Example N°1: Exit button only (VHLD timer optional) Exit Button MAGNETIC LOCK N°1 Voltage 12Vdc or 24Vdc MAGNETIC LOCK 12Vdc 24Vdc N°2 MAGNETIC LOCK N°3 BO900RP / BO900W RANGE 3 x 300KG magnetic locks Example N°2: Access Control + Exit Button...
- Page 10 BO600RP/W/RH, BO900RP/W, P300RP/W, P600RP/W Bandeaux/poignées architecturaux verticaux & horizontaux 1] PRÉSENTATION PRODUIT NFS 61-937, PV n° SD 20 00 25 B Produit pré-assemblé. BO600RH, BO600RP, Idéal pour les rénovations. BO900RP, P300RP, P600RP Profils pré-percés (réglables). Ergonomique. Finition aluminium anodisé satiné. Installation sur tout type de porte Montage horizontal (huisserie métallique, bois et verre).
- Page 11 >50 99,3 Ce document est la propritété exclusive de CDVI, il ne peut être communiqué à des tiers sans son autorisation. This document is the exclusive property of CDVI and it may not be disclosed to others without permission. Date : 30/03/20...
- Page 12 BO600RP/W/RH, BO900RP/W, P300RP/W, P600RP/W Bandeaux/poignées architecturaux verticaux & horizontaux Détails de la Série de Bandeaux Réf. Co. Force Rétention Nbre Ventouses Puiss. (W) 12/24V BO600RP 600 kg BO900RP 900 kg 10,4 P300RP 300 kg P600RP 600 kg BO600RH 600 kg...
- Page 13 BO600RP/W/RH, BO900RP/W, P300RP/W, P600RP/W Bandeaux/poignées architecturaux verticaux & horizontaux 4] MONTAGE Exemple : Montage d’une poignée à deux ventouses en position horizontale...
- Page 14 BO600RP/W/RH, BO900RP/W, P300RP/W, P600RP/W Bandeaux/poignées architecturaux verticaux & horizontaux Exemple : Montage d’une poignée verticale à deux ventouses 4] SCHÉMAS DE RACCORDEMENTS - USAGE GÉNÉRAL EN CONTRÔLE D’ACCÈS HORS CONFORMITÉ NFS 61-937) Important : Positionner le cavalier en fonction de la tension d’alimentation.
- Page 15 BO600RP/W/RH, BO900RP/W, P300RP/W, P600RP/W Bandeaux/poignées architecturaux verticaux & horizontaux Modèles à 1 Ventouse Uniquement Montage N°1 : Bouton poussoir intérieur (+ Carte TPV en option) Bouton Pousoir (NO/NF) intérieur Alimentation 12Vdc 24Vdc 12V ou 24V DC GAMME P300 Ventouse 1 x 300 KG Montage N°2 :...
- Page 16 BO600RP/W/RH, BO900RP/W, P300RP/W, P600RP/W Bandeaux/poignées architecturaux verticaux & horizontaux Montage N°2 : Contrôle d’accès + Bouton poussoir intérieur BP (NF) intérieur Contrôle d’accès N°1 VENTOUSE extérieur (NF) 12Vdc 24Vdc Temporisé Alimentation 12V ou 24V DC N°2 VENTOUSE GAMME BO600RP / BO600W Ventouses 2 x 300 KG Montage N°3 : Contrôle d’accès + Bouton poussoir intérieur...
- Page 17 BO600RP/W/RH, BO900RP/W, P300RP/W, P600RP/W Bandeaux/poignées architecturaux verticaux & horizontaux Modèles à 3 Ventouses Uniquement Montage N°1 : Bouton poussoir intérieur (+ Carte TPV en option) Bouton poussoir (NO/NF) intérieur VENTOUSE N°1 Alimentation 12 V ou 24 V DC 12Vdc 24Vdc VENTOUSE N°2...
- Page 18 BO600RP/W/RH, BO900RP/W, P300RP/W, P600RP/W Bandeaux/poignées architecturaux verticaux & horizontaux 5] SCHÉMAS DE RACCORDEMENTS - CONFORMITÉ NF S61-937 - PV n° SD 20 00 25 B Modèles à 1 Ventouse Uniquement (P300RP/ P300W) Montage N°1 : Alimentation 24V DC Bouton poussoir normalement fermé...
- Page 19 Respecter la configuration 24V DC Alimentation VENTOUSE N°2 24 V DC / 6,9W Entrée d’alimentation GAMME BO600RP / BO600RH/ P600RP Ventouses 2 x 300 KG Montage N°2 : Alimentation 48V DC Bouton poussoir normalement VENTOUSE N°1 fermé type BBG Entrée d’alimentation...
- Page 20 UGCIS 0,4W Respecter la configuration 24V DC Entrée d’alimentation 24V DC / 6,9W VENTOUSE N°2 GAMME BO600RP / BO600RH/ P600RP Ventouses 2 x 300 KG Montage N°2 : Alimentation 48V DC avec BRC48 BRC48 VENTOUSE N°1 Télécommande UGCIS 0,4W Respecter la...
- Page 21 0,4W Respecter la configuration Entrée d’alimentation 24V DC 24V DC / 6,9W VENTOUSE N°2 GAMME BO600RP / BO600RH/ P600RP Ventouses 2 x 300 KG Montage N°2 : Alimentation 48V DC avec BRC48 et BBG BRC48 VENTOUSE N°1 Télécommande UGCIS 0,4W...
- Page 22 BO600RP/W/RH, BO900RP/W, P300RP/W, P600RP/W Bandeaux/poignées architecturaux verticaux & horizontaux Modèles à 3 Ventouses Uniquement SYNOPTIQUE 1 : Montage N°1 : Alimentation 24V DC GAMME BO900RP / BO900W Carte Ventouses 3 x 300 KG ventouse 1 Bouton poussoir normalement fermé type BBG...
- Page 23 BO600RP/W/RH, BO900RP/W, P300RP/W, P600RP/W Bandeaux/poignées architecturaux verticaux & horizontaux SYNOPTIQUE 3 : Montage N°1 : Alimentation 24V DC avec BRC et BBG GAMME BO900RP / BO900W VENTOUSE N°1 Ventouses 3 x 300 KG Télécommande UGCIS 0,4W Entrée d’alimentation 24V DC / 10,4W VENTOUSE N°2...
