template
steel frame
5
32,2
[.197]
[1.268]
receiver
TECTUS TE640-3D SZ
38
[1.496]
template
door panel
10
[.394]
36,5
[1.437]
Kunde:
USA
-
x
-
-
-
-
-
-
-
x
-
x
-
-
-
-
x
-
-
-
-
x
-
-
-
-
-
-
-
x
-
x
-
-
-
-
x
-
-
-
-
x
-
-
-
-
-
-
-
x
x
x
Zust.
Änderung
Datum
18
[.709]
32
4
[1.260]
[.157]
Maßstab:
Zul. Abweichung nach DIN:
Werkstoff:
-
-
-
1:1
-
-
Gew.
Benennung, Type:
Datum

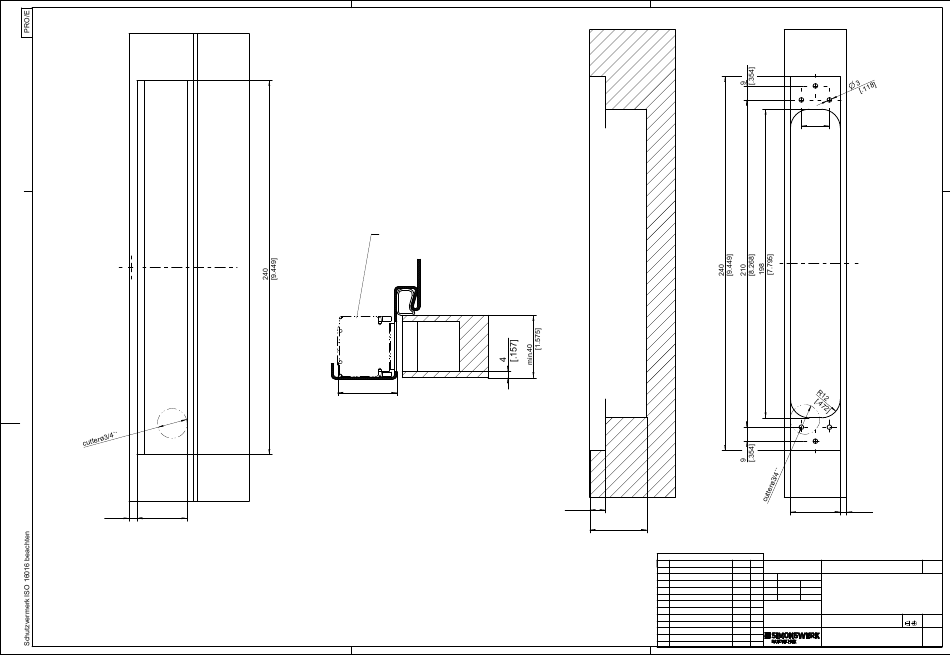

Fräsbild Stahlzarge
-
Name
Gez.
02.08.18
Kirsch.
-
-
Gepr.
16.08.18
Sabr.
TECTUS TE640-3D K US
-
Lebenszyklusphase:
Serie
Bohr-/Fräsbild
-
Dokumenttype:
Proje. M.
Ersatz für/durch:
Verkaufs.-Nr.:
Format:
-
-
A2
-
-
Zeichnungs.-Nr.:
Blatt:
5 400696 0 00000
