Montageanleitung
DE
Nur für Fachpersonal!

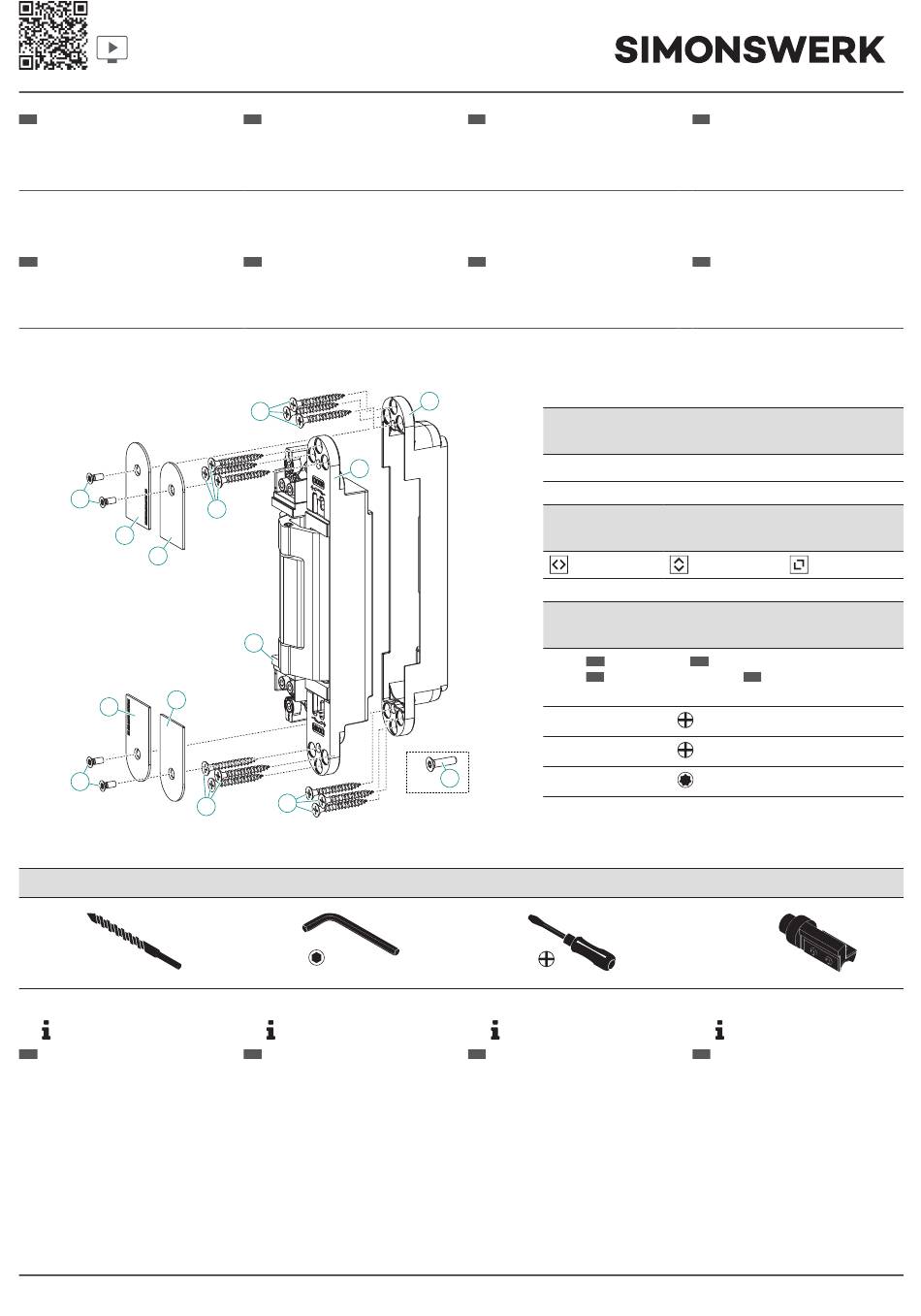

TECTUS TE 640 3D
Bandsystem für ungefälzte
DE
Objekttüren
7
6
5
5
6
7
Notwendiges Werkzeug / Tools required / Outil nécessaire / Herramienta necesaria
Ø 3 mm
Hinweise
DE
Technische Informationen auf
Webseite oder im Produkt k atalog
berücksichtigen.
Für passgenauen Sitz des Bandes
bei verwendeter Materialart wird
eine Probefräsung empfohlen.
Belastungswert bezieht sich auf
Verwendung von 2 Bändern pro
Türflügel von 1 x 2 m.
Band niemals ölen, es kann da-
durch beschädigt werden! Band
ist wartungsfrei.
SIMONSWERK GmbH Bosfelder Weg 5 ▪ D-33378 Rheda-Wiedenbrück
Assembly instructions
EN
Only for specialist personnel!
Hinge system for u nrebated
EN
heavy-duty doors
4
1
4
2
4
4
4 mm
Notes
EN
Observe technical information on
the website or in the product cata-
logue.
A trial milling is recommended for
the correct fit of the hinge on the
material type used.
Load capacity refers to the use of
2 hinges per door part of 1 x 2 m.
Never oil the hinge, this can
result in damage! The hinge does
not need maintenance.
Instructions de montage
FR
Uniquement pour
le personnel spécialisé !
Système de paumelle pour
FR
portes de locaux industriels
sans feuillure
3
Belastungswert / Load capacity /
Valeur de charge / Valor de carga
< 200 kg
3D-Verstellung / 3D adjustment /
Réglage 3D / Ajuste 3D
±3 mm
Lieferumfang / Scope of supply /
Livraison / Material incluido
1x
12x
4x
4x
8
4x
Consignes
FR
Tenir compte des informations tech-
niques figurant sur le site Internet ou
dans le catalogue de produits.
Pour un positionnement précis de la
paumelle, nous vous conseillons de
procéder à un fraisage d'essai sur le
type de matériau utilisé.
Les charges sont indiqués sur une
base de deux paumelles pour une
porte de 1 x 2 m.
Ne jamais graisser la paumelle,
elle risque de s'endommager !
La paumelle ne nécessite aucun
entretien.
www.simonswerk.com ▪ info@simonswerk.de
Instrucciones de montaje
ES
¡Sólo para
personal especializado!
Sistema de bisagras para
ES
puertas de paso no solapadas
±3 mm
Bandsystem /
Hinge system /
DE
EN
Système de paumelle /
FR
ES
bisagras
4,5 x 4 0 mm
M 4 x 1 0 mm
M 5 x 2 0 mm
Ø 24 mm
Notas
ES
Tenga en cuenta las informaciones
técnicas que se encuentran en la
página web o en el catálogo de
productos.
Se recomienda utilizar una plantilla
de fresado para ajustar perfecta-
mente las bisagras en el material
utilizado.
Los valores de carga hacen referen-
cia al uso de 2 bisagras por hoja de
puerta de 1 x 2 m.
¡No engrase nunca las bisagras,
ya que pueden sufrir daños! Las
bisagras no precisan de mante-
nimiento.
±1 mm
1 2 3
Sistema de
5 6
4
7
8
1
