Federal Signal StreamLine LP3 Serie Manuel

Serie LP3 DEL
Lumières DEL StreamLine
2562369 FR Rev A2 0323
Garantie limitée : La garantie limitée de ce produit peut
être consultée sur le site www.fedsig.com/SSG-Warranty.
Messages aux installateurs et aux utilisateurs
produit doit être installé par un électricien agréé et dans
le respect de toutes les instructions de sécurité. Le non-
respect de ces instructions peut entraîner des dommages
matériels ou des blessures graves, voire mortelles.
• Lisez et comprenez toutes les instructions avant
d'installer ou d'utiliser l'équipement.
• RISQUE D'ÉLECTROCUTION—Afin d'éviter les chocs
électriques, ne pas brancher de fils tant que les
circuits sont sous tension.
• Ne pas connecter cet appareil au système lorsque
ce dernier est sous tension.
• Après l'installation, vérifier que la vis de la lentille
est serrée et que les joints filetés sont vissés
jusqu'au bout.
• Après l'installation, tester l'appareil pour vérifier son
bon fonctionnement.
• Mettre en place une procédure visant à vérifier
régulièrement l'intégrité et le bon fonctionnement de
l'installation de l'appareil.
Le non-respect de toutes les précautions et instructions
de sécurité peut provoquer des dommages à la propriété,
des blessures graves voire la mort.
Déballage de l'appareil : Après avoir déballé l'appareil,
examinez-le pour contrôler qu'il n'est pas endommagé
et vérifiez les pièces. Si une pièce est manquante ou
semble endommagée, n'essayez pas d'installer l'appareil.
Contactez l'assistance clientèle de Federal Signal au +1
708-587-3587 ou
iordersup@fedsig.com.
Caractéristiques électriques : 0.15A à 24 Vdc, 0.06A à
120 Vac 50/60Hz
Montage de l'appareil
Les modèles LP3SL et LP3TL peuvent s'installer
directement en surface. Lorsque vous montez en surface
le Modèle LP3SL, vous pouvez acheminer le fil dans un
®
trou au bas du boîtier ou dans l'encoche au bas du creux
du boîtier.
Ce IMPORTANT : Si l'appareil fonctionne sur tension
alternative, ne faites pas passer câblage dans l'encoche
dans le logement. Routage de câblage dans l'encoche
viole le Code National de l'électricité et invalide
l'homologation UL de la balise.
Montage en surface (Modèle LP3SL)
Pour monter le modèle LP3SL :
1.
2.
3.
4.
5.
Retirez la vis de blocage sur la lentille. Voir Figure
1.

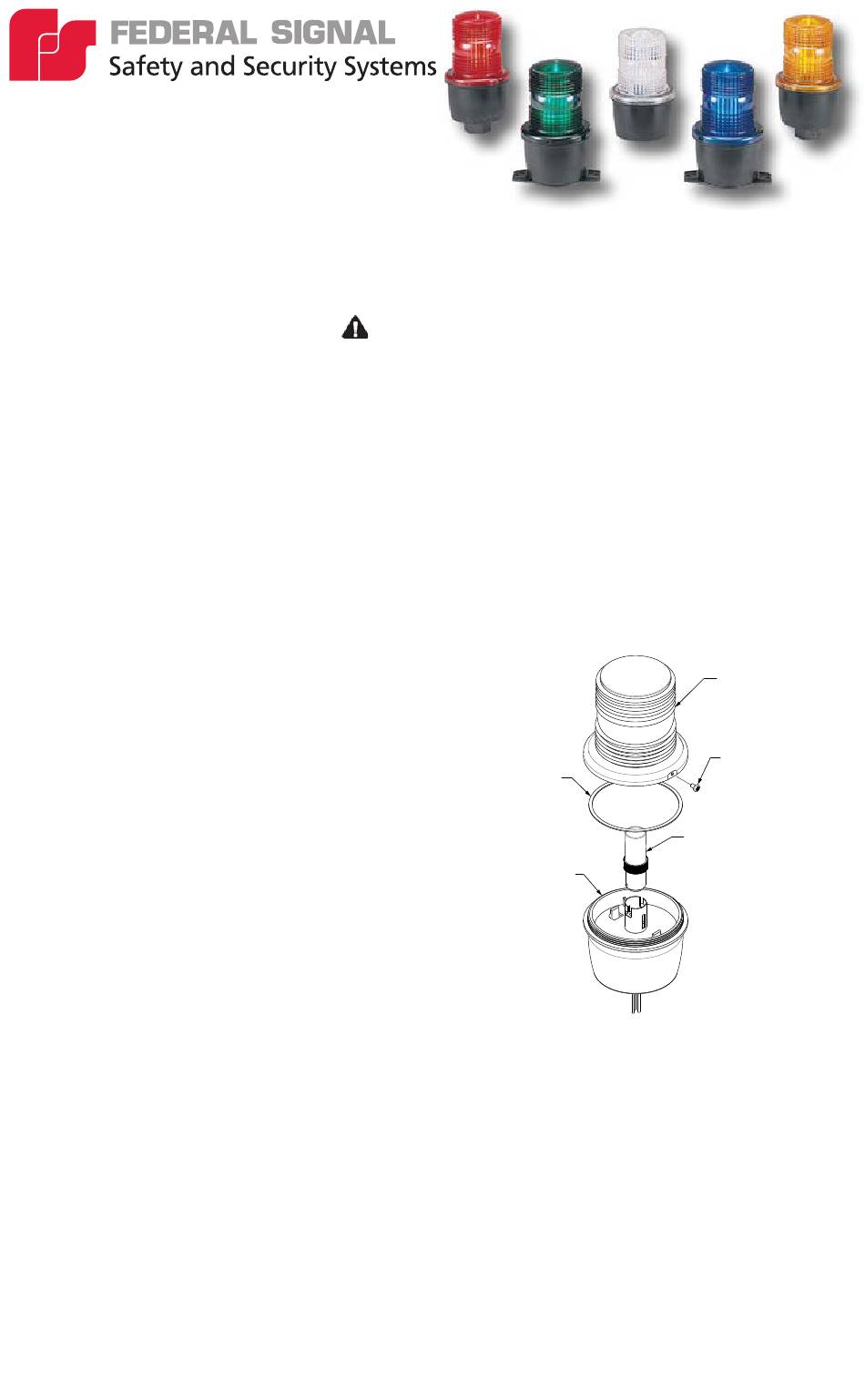

Figure 1 Modèle LP3SL (vue éclatée)
Joint de la
lentille
Boîtier LP3SL
Retirez la lentille de l'enceinte en tournant dans
le sens inverse des aiguilles d'une montre.
Retirez l'assemblage LED en enfonçant les deux
languettes en cliquetables à l'intérieur du boîtier et
soulevez la plaquette vers le haut.
Utilisez le joint en caoutchouc comme gabarit
ou les dimensions indiquées sous la figure 2,
marquez trois trous de montage et centrez le trou
d'acheminement des fils.
Percez ou enfoncez les trous au besoin.
Lentille
Vis de la lentille
DEL
