IKAR ASS-1 Manuel D'instructions page 52

1
2.
Figure équivalente

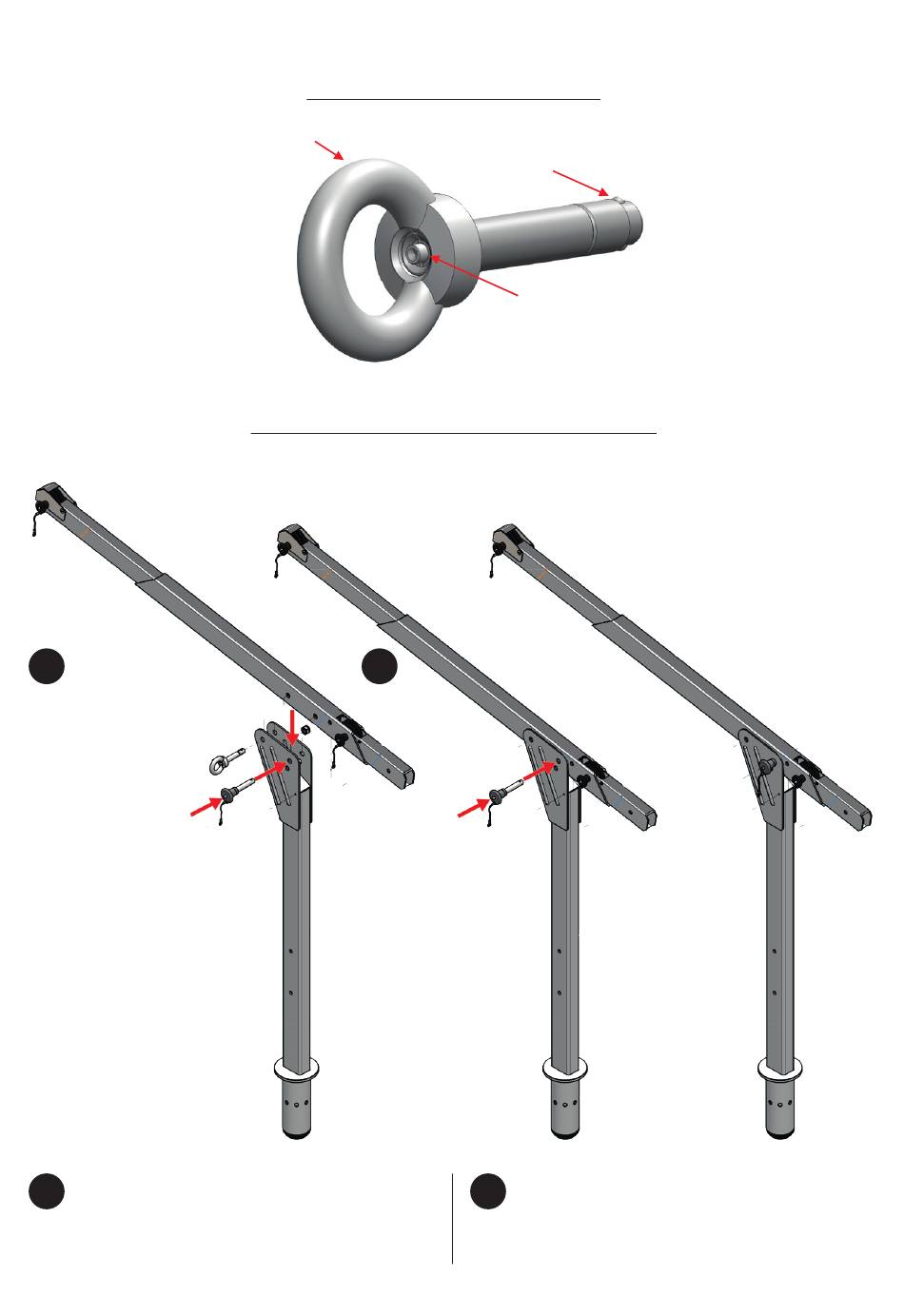

Placer le bras supérieur de la flèche entre les plaques
1
articulées du bras inférieur et le fixer avec le boulon
d'assemblage en l'insérant dans la rangée de trous arrière. Pour ce
faire, déverrouiller le boulon d'assemblage en appuyant sur le
boulon de verrouillage.
FRANÇAIS
Composants du point d'ancrage
Anschlagpunkt
Point d'ancrage
Montage du bras supérieur - Mise en service
2
1.
1.
3.
Mécanisme de verrouillage Arretiermechanismus
Boulon de verrouillage Arretierbolzen
2.
1.
Enfoncer le boulon de verrouillage du point d'ancrage et
2
insérer le point d'ancrage dans la rangée de trous avant
jusqu'au début du filetage de l'écrou du boulon d'assemblage.
52
