IKAR ASS-1 Manuel D'instructions page 162

1
2.
Hasonló ábra
Helyezze a felső kart az alsó kar csuklólapjai közé, és
1
rögzítse a hátsó lyuksorba történő behelyezéssel a
csapszeggel. Ehhez nyomja meg a rögzítő csapot a csapszeg
kioldásához.

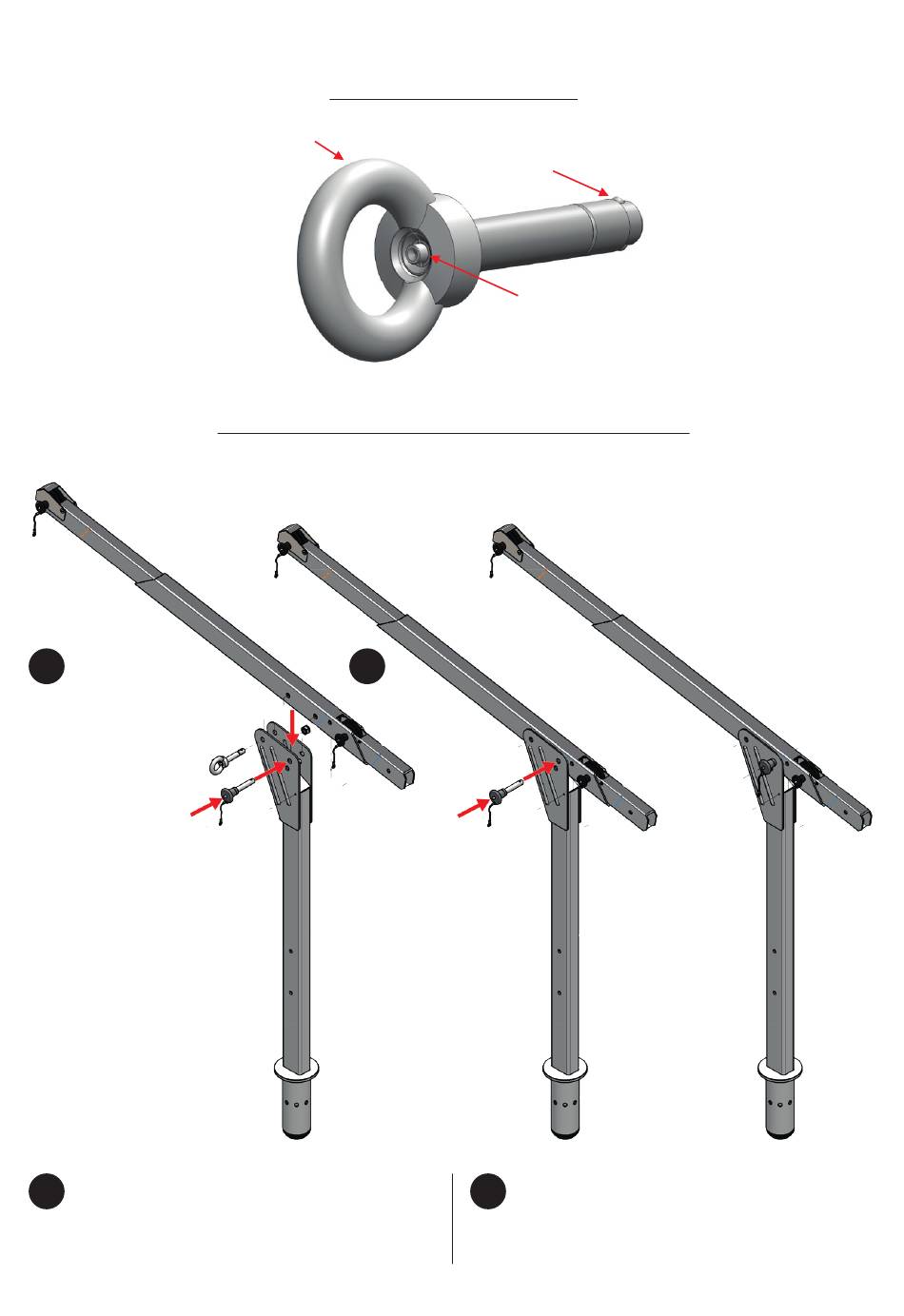

A rögzítési pont alkatrészei
Anschlagpunkt
Rögzítési pont
Felső kar szerelése - Üzemkész állapot előkészítése
2
1.
1.
3.
MAGYAR
Rögzítő mechanizmus Arretiermechanismus
Rögzítő csap Arretierbolzen
2.
1.
Nyomja be a rögzítési pont rögzítő csapját, és tolja be a
2
rögzítési pontot az első lyuksorba a csapszeg anya
menetének kezdetéig.
162
