Affectation des broches de
connecteurs
Modèles CISL1, CISL1N et CISL2
(protection IP44) :
Connecteurs femelles COM1 et UniCOM :

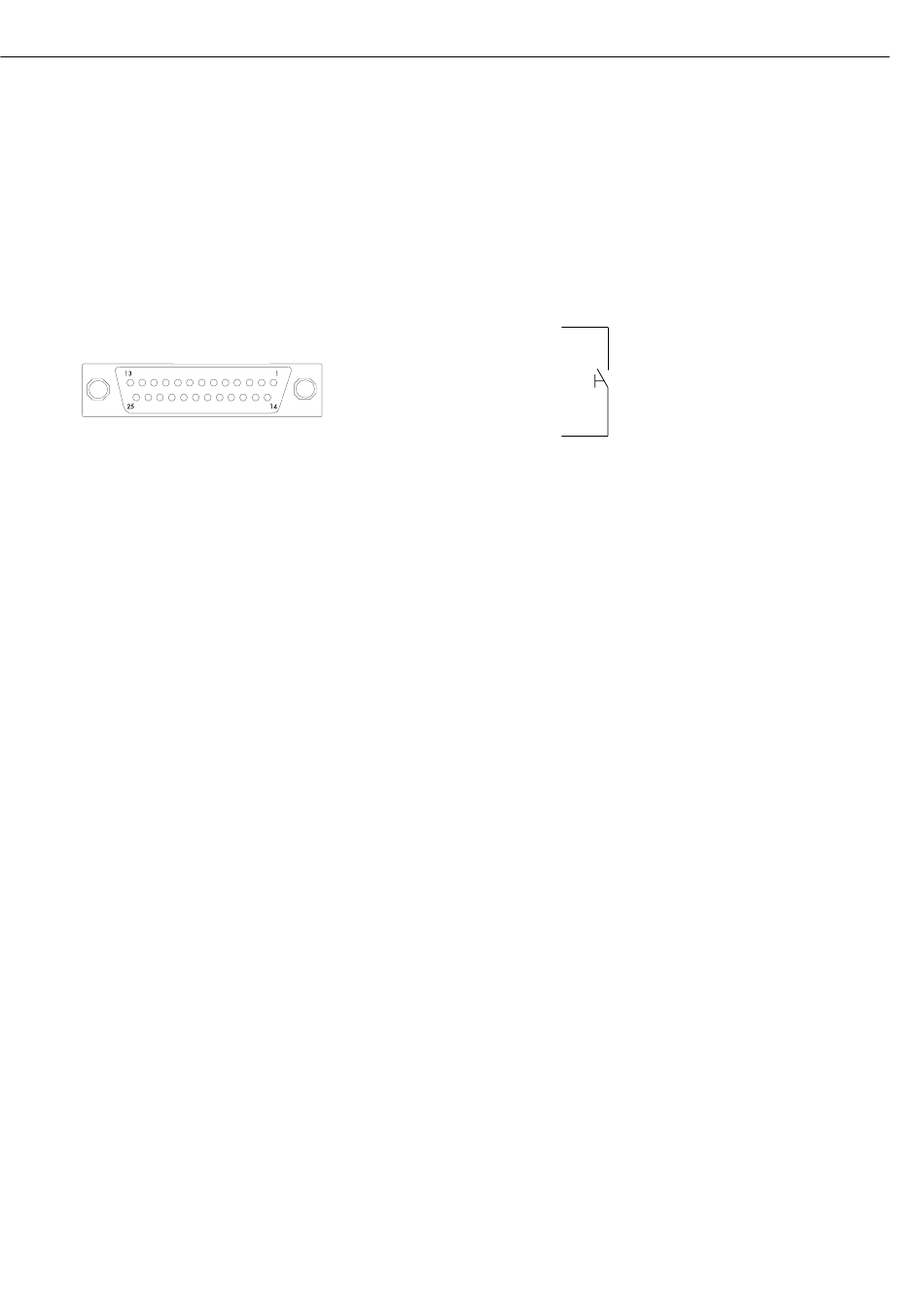

Connecteur D-subminiature à 25 pôles
DB25S avec raccord vissé
Vue de devant
Connecteur mâle nécessaire (recommandé) :
Connecteur D-subminiature à 25 pôles
DB25 avec capot de blindage intégré et
tôle de protection (type 826 985-1C) et vis
de verrouillage (type Amp 164868-1)
Affectation des broches COM1
Broche 1 : écran
Broche 2 : sortie de données (TxD)
Broche 3 : entrée de données (RxD)
Broche 4 : non occupée
Broche 5 : Clear to Send (CTS)
Broche 6 : connexion interne
Broche 7 : masse interne (GND)
Broche 8 : masse interne (GND)
Broche 9 : non occupée
Broche 10 : non occupée
Broche 11 : +12V pour imprimante
Broche 12 : RES_OUT\
Broche 13 : +5V
Broche 14 : masse interne (GND)
Broche 15 : touche de commande
universelle
Broche 16 : sortie de commande
«inférieur»
Broche 17 : sortie de commande «égal»
Broche 18 : sortie de commande
«supérieur»
Broche 19 : sortie de commande «set»
Broche 20 : Data Terminal Ready (DTR)
Broche 21 : masse (GND)
Broche 22 : non occupée
Broche 23 : non occupée
Broche 24 : +15...25V
Broche 25 : +5V
ème
Affectation des broches 2
interface :
Raccordement accu externe et lecteur
1
de code-barres
) (interface optionnelle
UniCOM pas installée)
Broche 1 : écran
Broche 2 : non occupée / *
Broche 3 : non occupée / *
Broche 4 : masse interne (GND)
Broche 5 : non occupée / *
Broche 6 : non occupée / *
Broche 7 : non occupée / *
Broche 8 : non occupée / *
Broche 9 : non occupée / *
Broche 10 : non occupée / *
Broche 11 : +12V pour imprimante
Broche 12 : RES_OUT\
Broche 13 : +5V Switch
Broche 14 : masse interne (GND)
Broche 15 : clavier Data
Broche 16 : non occupée / *
Broche 17 : non occupée / *
Broche 18 : non occupée / *
Broche 19 : clavier Clock
Broche 20 : non occupée / *
Broche 21 : LINE_1 _GND
2
Broche 22 : LOW_BATT
)
3
Broche 23 : BATT_ON_OFF
)
Broche 24 : LINE_1_B
Broche 25 : +5V
*
Affectation selon l'UniCOM utilisée
1
) Uniquement pour le modèle Combics 2
2
) Signal pour la charge de l'accumulateur :
accumulateur vide
3
) Arrêt de l'accumulateur à l'arrêt de la balance
91
