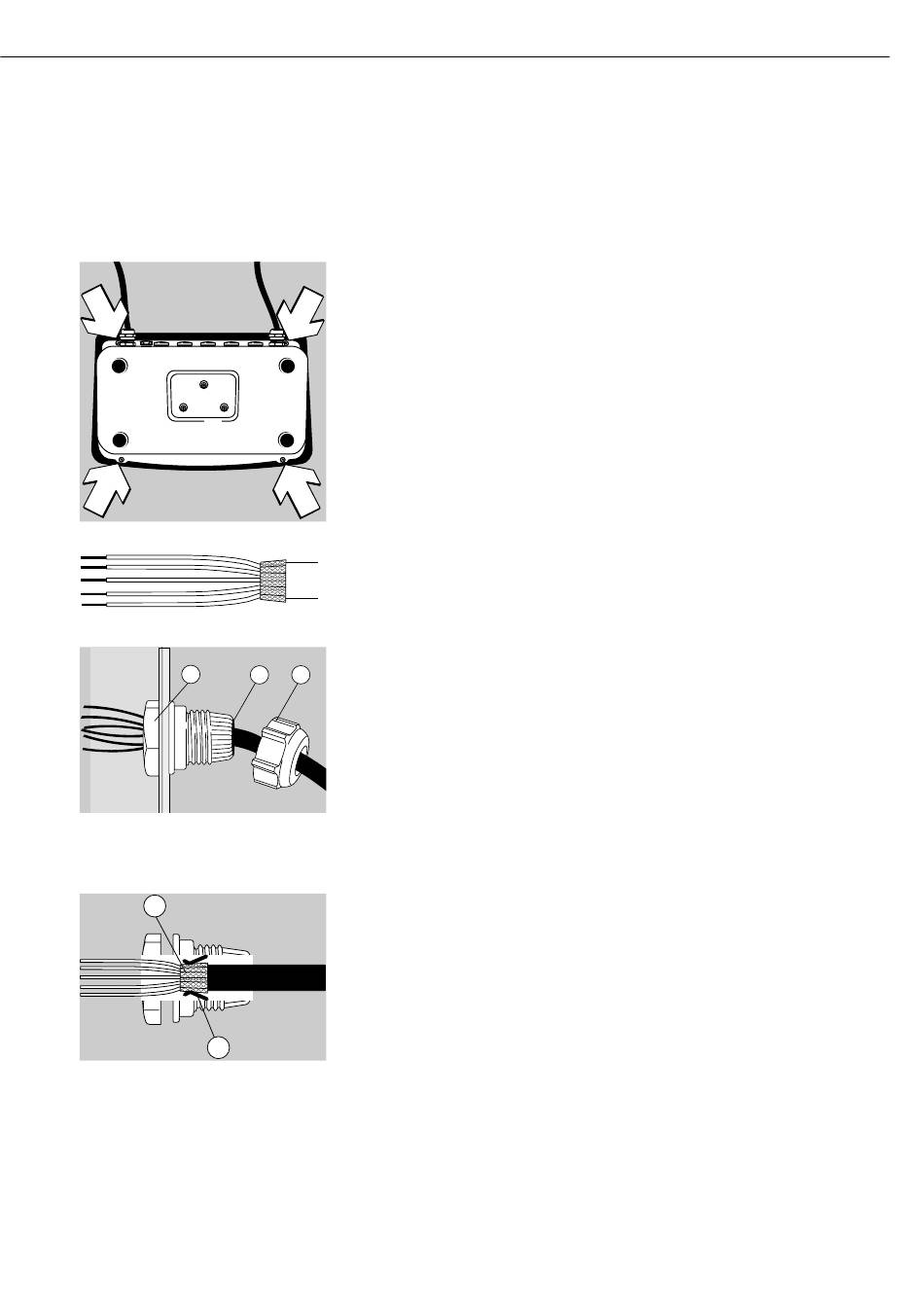

Montage du câble sur les interfaces
!
Seul un technicien spécialisé de la société Sartorius ayant reçu la formation nécessaire est
autorisé à connecter des appareils périphériques aux interfaces. Toute installation non
conforme fait perdre tout droit à la garantie.
!
Débrancher l'appareil avant d'effectuer toute opération de raccordement
§ Ouvrir l'indicateur Combics :
Dévisser les 4 vis de la plaque avant. Retirer la plaque avant.
§ Préparer le câble de l'interface :
– Dénuder l'extrémité du câble sur env. 10 cm
– Raccourcir le blindage sur env. 1 cm et le tirer vers l'arrière de l'isolation
– Dénuder les conducteurs sur une longueur d'environ 1 cm et y mettre des embouts
§ Monter le passage du câble :
!
Tous les travaux de raccordement doivent être effectués avec le plus grand soin.
Utiliser une clé dynamométrique. Moment de couple de ce presse-étoupe : 5 Nm.
– Retirer les capuchons aux trous prévus de l'indicateur
– Introduire le presse-étoupe joint dans le trou et assurez avec le contre-écrou (1) de
l'intérieur.
– Introduire le câble à travers le presse-étoupe jusqu'à ce que le blindage (2) soit en contact
avec les bornes (3). Visser l'écrou de serrage (4) jusqu'à ce que la pièce d'étanchéité (5)
entre l'écrou de serrage et le câble forme un léger bourrelet
– Contrôler que les bornes de connexion sont bien en contact avec le blindage.
§ Visser fermement les conducteurs aux bornes de connexion conformément aux schémas
d'affectation des bornes
§ Une fois les travaux de montage terminés, contrôler la protection IP67 ; à cet effet utiliser
un indicateur de pression. Si vous désirez obtenir d'autres informations, veuillez vous
adresser au service après-vente Sartorius.
93
