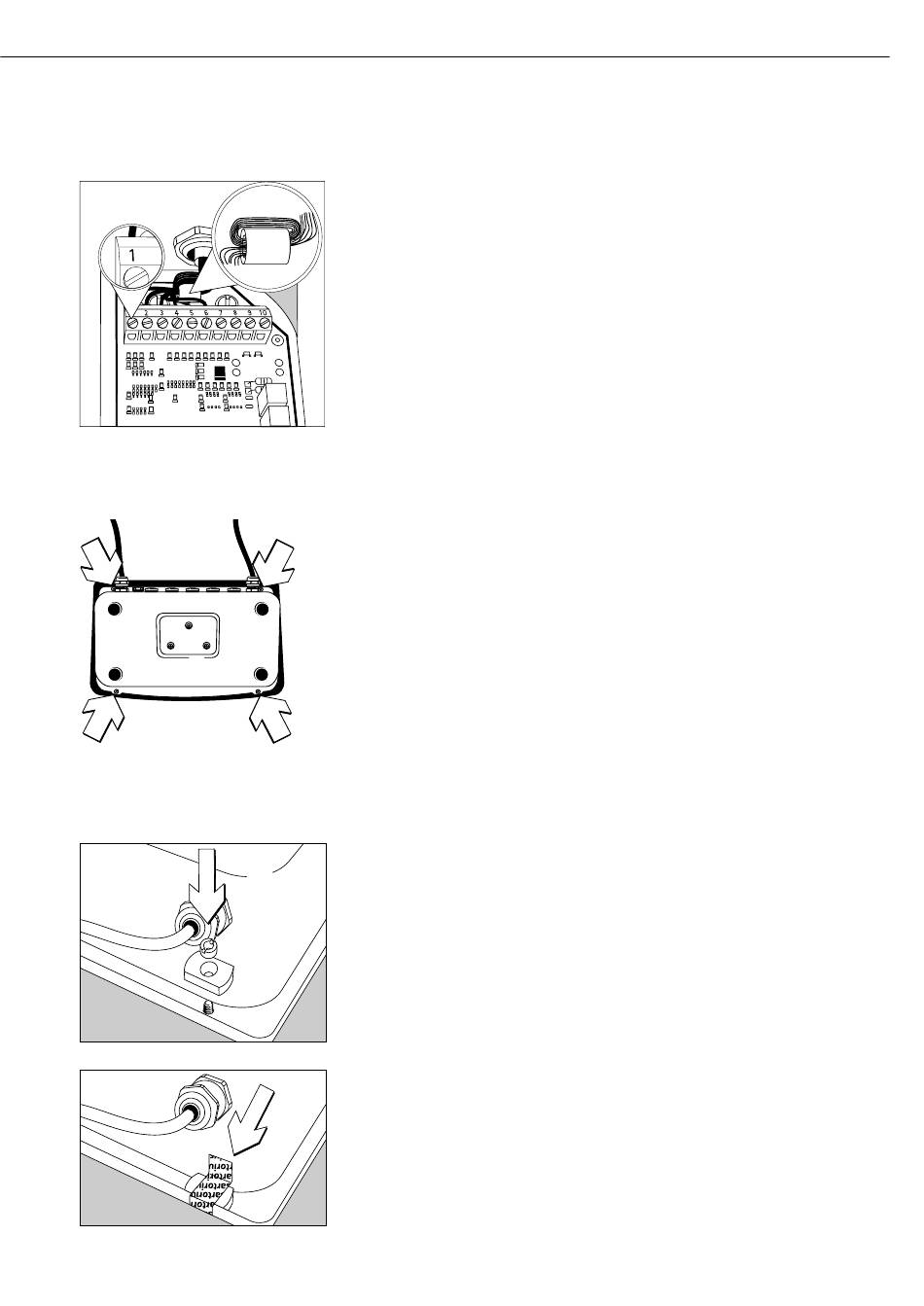

§ Raccorder le câble:
– Introduire tous les conducteurs du câble à travers la douille en ferrite et avec un enroulement
autour de la douille en ferrite introduire une nouvelle fois tous les conducteurs à travers la
douille en ferrite
– Visser fermement les conducteurs aux bornes de connexion
Affectation des connecteurs :
N°
Nom du signal
Signification
1
BR_POS
Tension d'alimentation du pont (+)
2
SENSE_POS
Sense (+) pour tension d'alimentation du pont
3
OUT_POS
Signal positif
4
OUT_NEG
Signal négatif
5
SENSE_NEG
Sense (-) pour tension d'alimentation du pont
6
BR_NEG
Tension d'alimentation du pont (-)
!
Pour l'affectation des couleurs/signaux, utiliser le mode d'emploi/la fiche technique de la
plate-forme de pesée. Isoler tous les conducteurs inutilisés
!
Lors du raccordement d'un récepteur de charge de système à 4 conducteurs (le câble de la
plate-forme de pesée à connecter n'a que 4 lignes) il faut relier les bornes 1 et 2 (BR_ et
SENSE_POS) ainsi que 5 et 6 (SENSE_NEG et BR_NEG) avec un pontage à fil.
§ Fermer l'indicateur Combics :
Poser la plaque avant et la fixer avec les 4 vis
Montage de l'adaptateur de vérification
(état de la livraison pour usage en métrologie légale)
– Lors de la connexion d'une plate-forme de pesée pour l'utilisation en usage réglementé
l'adaptateur de vérification doit être monté. Il empêche le démontage non autorisé de la
plaque avant.
§ Enlever l'écrou sur la face arrière de l'appareil.
§ Fixer la plaque de l'adaptateur de vérification avec la vis à fente et fixer avec le tournevis.
§ Coller la bande de sécurité sur l'adaptateur de vérification et sur la vis.
75
