Lampe à fente -
Connecteur P10 : pour SL LED avec transfo -
Prendre les 2 fils à la sortie du transfo de la lampe à fente et les
raccorder sur les bornes 1 et 2 du connecteur P10.
Les fils branchés sur les bornes 3 et 4 du connecteur P10
envoient l'alimentation au connecteur sous plateau.
Des bagues de couleur permettent d'identifier ces fils (vert et
blanc).
Take the 2 wires from the slotted lamp transformer output and
connect them to terminals 1 and 2 of connector P10.
The wires connected to terminals 3 and 4 of connector P10 send
power to the connector under the tray.
Colored rings are used to identify these wires (green and white).
Tomar los 2 hilos a la salida del transformador de la lámpara de
hendidura y conectarlos a los bornes 1 y 2 del conector P10.
Los hilos conectados a los bornes 3 y 4 del conector P10 envían
la alimentación al conector instalado bajo la bandeja.
Unos anillos de color permiten identificar estos hilos (verde y
blanco).
Slit lamp -
Lampara de hendidura
Connector P10: For SL LED with transformer -
Conector P10: para SL con transformador
P10
Sous le plateau :
Under the table top :
Bajo la bandeja :
20
Borne n°4
Terminal number 4
Terminal número 4

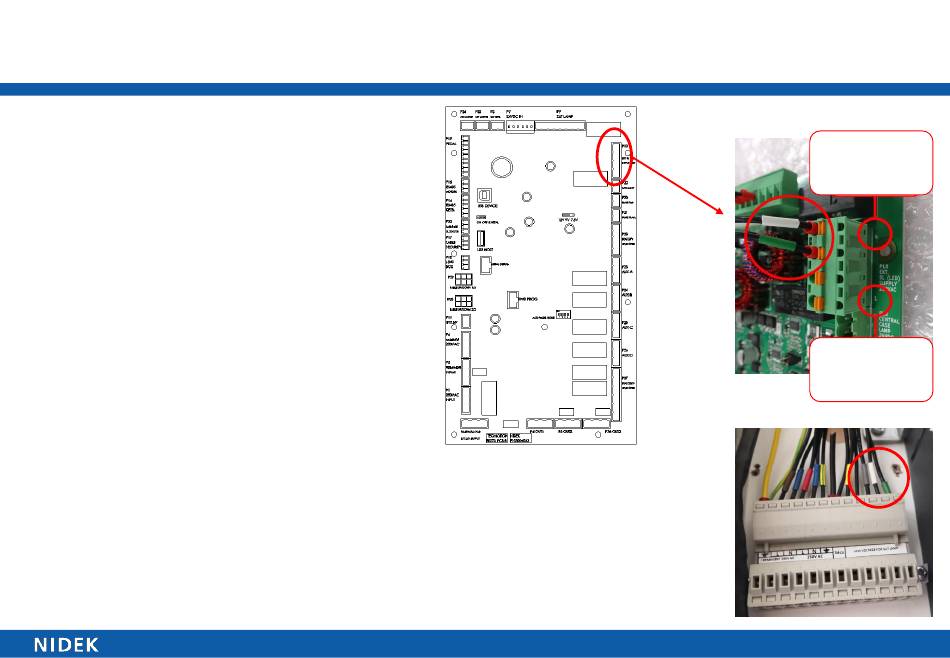

Carte mère :
Motherboard
:
Placa base
:
Borne n°1
Terminal number 1
Terminal número 1
