Monter la bibliothèque en rack
AVERTISSEMENT –
et au maximum 35,2 kg sans supports, et 46 kg avec supports (48 cartouches). Lors du déplacement de la
bibliothèque, pour réduire les risques de blessures ou de détérioration du matériel : 1) Suivez les
consignes de santé et de sécurité locales en matière de manutention. 2) Retirez toujours les cartouches, de
manière à réduire le poids de la bibliothèque. 3) Si nécessaire, faites intervenir plusieurs personnes pour
soulever et stabiliser la bibliothèque pendant les opérations d'installation ou de démontage.
La bibliothèque occupe un espace 4U ; elle peut être installée dans un HP Rack System/E, un HP Rack
5000 ou un HP Rack 10000 Series. Prévoyez des tournevis cruciforme/Phillips n° 2 et n° 3.
La bibliothèque est livrée avec deux sachets de huit vis M6 ; le type du rack d'installation détermine le
sachet à utiliser. Sélectionnez le sachet correspondant au type de rack utilisé.
La colonne du rack HP Rack System/E comporte des trous ronds de 7,1 mm : utilisez le sachet portant la
mention HP Rack System/E.
La colonne des racks HP 5000 et 10000 Series comporte des trous carrés de 9,5 mm : utilisez le sachet
portant la mention HP Rack 5000, 10000 Series.
Pour installer les rails dans le rack :
1. À l'aide des vis appropriées (voir ci-dessus) et du tournevis cruciforme/Phillips n° 3, fixez un rail à
chaque côté du rack.
2. Fixez l'avant et l'arrière de chaque rail au rack (référez-vous à la
gauche et droit).

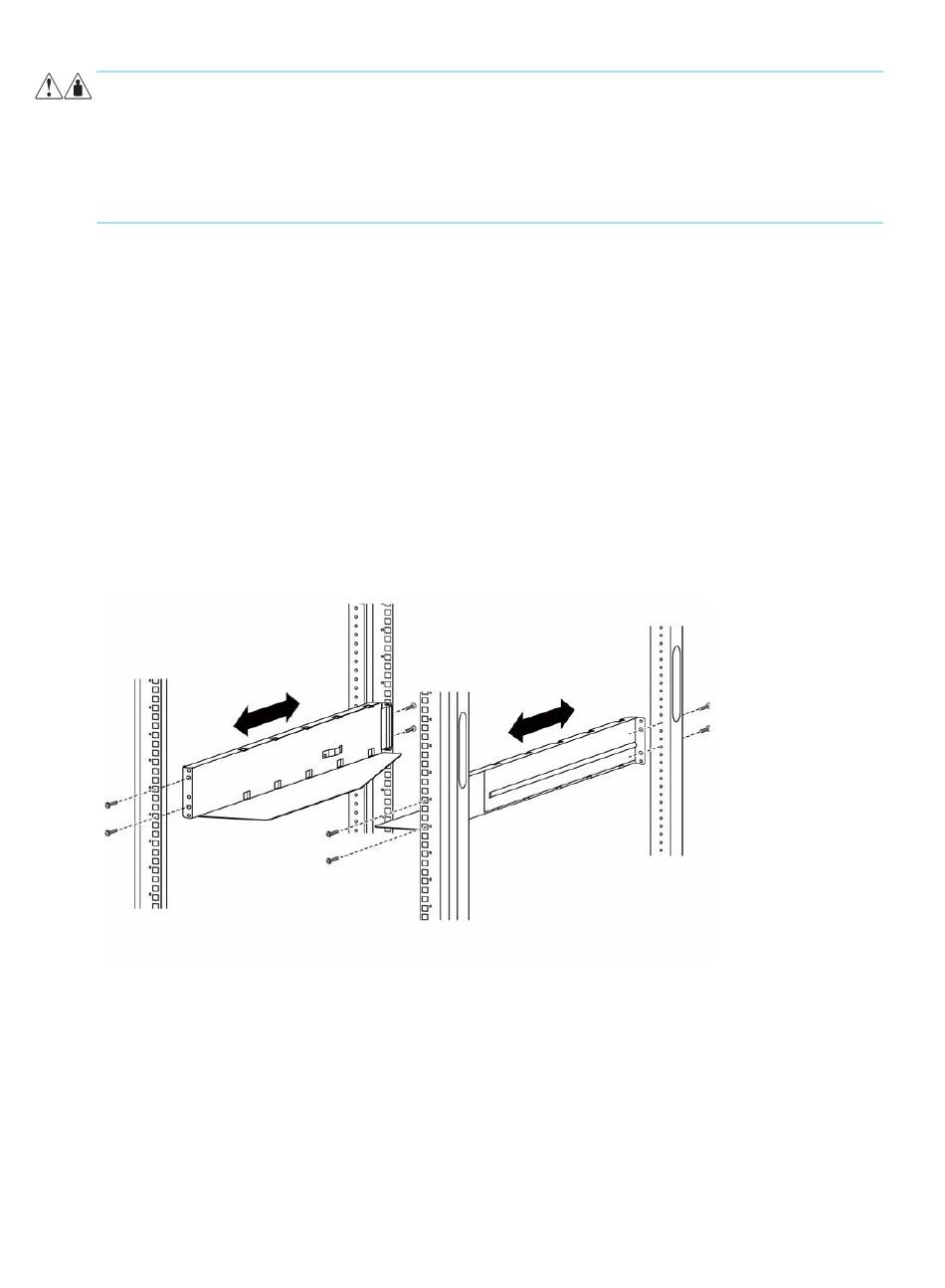

Figure 9 Installer les rails dans le rack
Pour installer la bibliothèque sur les rails et dans le rack :
1. Repérez la vis captive située sur le cache avant de la bibliothèque
2. Faites glisser la bibliothèque sur les rails.
24 Installer la bibliothèque de sauvegarde
La bibliothèque de sauvegarde HP StorageWorks MSL4048 pèse au minimum 30,2 kg
Figure 9 pour l'orientation des rails
(Figure 10).
