HP StorageWorks
D2D Backup System
nl

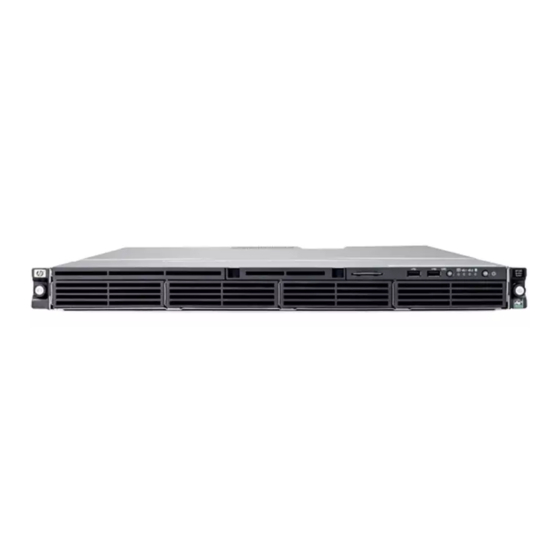

HP D2D2503
Guide d'utilisation
Numéro de référence : EH990-90906
Troisième édition : Décembre 2008

Publicité

Table des Matières
loading

Manuels Connexes pour HP StorageWorks D2D Série

Sommaire des Matières pour HP StorageWorks D2D Série

  • Page 1 HP StorageWorks D2D Backup System HP D2D2503 Guide d’utilisation Numéro de référence : EH990-90906 Troisième édition : Décembre 2008...
  • Page 2 Les informations contenues dans ce document peuvent être modifiées sans préavis. Les garanties applicables aux produits et services HP sont décrites dans les documents de garantie accompagnant ces produits et services. Rien de ce qui a pu être exposé dans la présente ne sera interprété comme constituant une garantie supplémentaire. Hewlett-Packard Company ne pourra être tenue pour responsable des erreurs ou omissions d’ordre technique ou rédactionnel qui pourraient subsister dans le présent document.

  • Page 3: Table Des Matières

    Types de technologie ........Déduplication des données et le HP D2D ......
  • Page 4 Connexion du HP D2D à un réseau Gigabit Ethernet ....Mise sous tension du HP D2D ....... .
  • Page 5 RAID (État) ........D2D Backup System HP D2D2503...
  • Page 6 Travaux manuels (Connexion du lecteur de bande) ..... Pour sélectionner des cartouches sur la bibliothèque HP D2D ....
  • Page 7 Impossibilité de se connecter à l’interface de supervision Web ....Le réseau ne voit pas le HP D2D ......
  • Page 8 Si vous disposez de l’option des alertes par e-mail ..... Le journal des événements ....... Informations sur l’électricité...
  • Page 9 ......10 Fixation du HP D2D au rack ......
  • Page 10 ....37 Exemple de sortance HP D2D 2500 ......
  • Page 11 18 Détails des travaux planifiés ......19 Scénarios de restauration ......D2D Backup System HP D2D2503...

  • Page 13: À Propos De Ce Manuel

    Poster de démarrage donnant un aperçu général des informations d’installation figurant dans ce guide (disponible en anglais, français, allemand et japonais) Ces documents sont disponibles sur la page Manuals du site Web HP Business Support Center : http://www.hp.com/support/manuals Dans la section Storage, cliquez sur Storage Solutions et sélectionnez le produit.

  • Page 14: Assistance Technique Hp

    StorageWorks. Si une pièce CSR a besoin d’être remplacée, HP vous la livre directement pour vous permettre de l’installer vous-même, à votre convenance. Certaines pièces ne sont pas éligibles dans le cadre du programme CSR. Votre mainteneur agréé par HP vous aidera à déterminer si vous pouvez effectuer vous-même la réparation.

  • Page 15: Enregistrement De Votre Hp D2D Backup System

    Pour que votre enregistrement soit complet, vous devez obligatoirement répondre à certaines questions figurant sur le formulaire électronique. D’autres questions sont facultatives. Cependant, nous vous invitons à renseigner le maximum de champs afin de permettre à HP de mieux répondre à vos besoins. Service d’abonnement HP vous recommande d’enregistrer votre produit sur le site Web Subscriber’s Choice for Business :...
  • Page 16 À propos de ce manuel...

  • Page 17: Avant De Commencer

    23 Description Le HP StorageWorks D2D Backup System est un système de stockage sur disques iSCSI qui émule jusqu’à 6 unités de sauvegarde sur bande pour sauvegarder des serveurs réseau hôtes ou PC. Chaque unité de sauvegarde sur bande est configurée sous la forme d’un chargeur automatique ou d’une bibliothèque de bande Ultrium.

  • Page 18: Connexion Du Lecteur De Bande Optionnelle

    Connexion du lecteur de bande optionnelle Un lecteur de bande Ultrium externe ou monté en rack peut être connecté directement au HP D2D Backup System pour pouvoir stocker les sauvegardes hors site. Les lecteurs de bande de type SAS et SCSI sont pris en charge et requièrent l’installation d’un carte HBA.

  • Page 19: Terminologie

    à des emplacements ou cartouches. Le HP D2D prend en charge les types d’émulation suivants : Chargeur automatique HP G2 1x8, bibliothèque HP MSL (2x24), bibliothèque HP MSL (4x24) et bibliothèque générique D2DBS (48 emplacements).

  • Page 20: Hôtes Sur Un Réseau Ethernet

    Chaque unité de sauvegarde est visible uniquement par l’hôte pour lequel elle est configurée. • Un hôte peut être équipé de plusieurs périphériques configurés pour lui sur le HP D2D Backup System, mais ceci signifie que moins d’hôtes peuvent être connectés (non illustré).

  • Page 21: Iscsi

    System», page 27. Pour plus d’informations sur iSCSI, voir «Installation avancée», page 47. Les utilisateurs de Linux et d’UNIX peuvent également se reporter au « Linux and UNIX Configuration Guide » sur le CD HP StorageWorks Tape pour obtenir des informations supplémentaires. Bibliothèques Une bibliothèque de bande est une unité...

  • Page 22: Raid

    HP D2D Backup System vers des emplacements mappés sur un autre HP D2D Backup System, sur un site distant ou sur le même système. Une fois la configuration effectuée (à l’aide d’un assistant facile d’utilisation), la réplication s’effectue automatiquement, assurant la correspondance des données entre la source et les HP D2D...

  • Page 23: Stratégies De Rotation Des Bandes

    Il existe un certain nombre de types de technologie utilisant différents algorithmes de déduplication. Le HP D2D applique la déduplication à la volée à des blocs de données sauvegardées à mesure de leur écriture vers l’unité. Peu importe l’application qui a été utilisée pour créer la sauvegarde. Pour obtenir des informations supplémentaires sur les techniques de déduplication et leurs avantages respectifs,...

  • Page 24: Avantages De La Déduplication Hp D2D

    • diminue les dépenses en disques en réduisant l’espace de stockage requis. Vous pouvez disposer de plus de sauvegardes pour chaque hôte sur la même capacité de stockage (périphérique HP D2D) ; • prolonge les périodes de rétention des données du disque ;...

  • Page 25: Économies De Déduplication De Données, Exemple

    2000 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 Fin de semaine Figure 6 Économie d’espace avec déduplication D2D Backup System HP D2D2503...
  • Page 26 Avant de commencer...

  • Page 27: Connexion Et Installation Du Hp D2D Backup System

    • Deux attaches en T Remarque - Si vous effectuez le montage du HP D2D dans des racks Telco ou à trous filetés, consultez le site Web http://www.racksolutions.com pour acheter du matériel de montage. Informations importantes relatives à la sécurité...

  • Page 28: Montage Du Serveur

    Faites usage de toutes les précautions nécessaires si vous devez extraire le serveur du rack, il pourrait glisser et tomber, ce qui pourrait l’endommager ou provoquer des blessures corporelles. HP n’est pas responsable des dommages ou blessures provoqués par une mauvaise manipulation du serveur.
  • Page 29 L’adresse MAC et le nom de réseau par défaut sont inscrits sur l’étiquette située en haut de l’unité HP D2D Backup System. Relevez ces informations avant d’installer le HP D2D Backup System dans le rack. Une étiquette coulissante avec le numéro de série et l’ID de pièce se trouve également sur le panneau avant.
  • Page 30 Figure 8 Insertion du HP D2D dans le rack Remarque - Les extrémités arrière des glissières ont un support CTO qui doit chevaucher la patte du châssis pour sécuriser le HP D2D sur les glissières. Connexion et installation du HP D2D Backup System...
  • Page 31 Figure 9 Emplacement du support CTO Fixez le HP D2D sur les glissières du rack en serrant les vis moletées situées sur le cache avant. Figure 10 Fixation du HP D2D au rack À l’aide des trous se trouvant dans les glissières de l’arrière du rack, installez les attaches et faites passer les câbles externes comme indiqué.

  • Page 32: Connexion Du Matériel

    Les deux ports réseau physiques offrent trois modes de configuration réseau : • Configuration à port unique : Le HP D2D est connecté à un seul réseau ; un seul port réseau est utilisé (Port 1). Connexion et installation du HP D2D Backup System...

  • Page 33: Adresses Dhcp Et Adresses Ip Statiques

    Le HP D2D Backup System doit se trouver sur le même réseau logique et physique que l’hôte auquel il est connecté. Il s’agit du cas le plus fréquent car, généralement, le HP D2D Backup System est connecté au même commutateur réseau Gigabit que les ordinateurs hôtes qui sauvegardent leurs données sur celui-ci.

  • Page 34: Mise Sous Tension Du Hp D2D

    Mise sous tension du HP D2D Appuyez sur le bouton de mise sous tension à l’avant du HP D2D Backup System. La séquence normale de démarrage pend 2 minutes environ. Lors de la mise sous tension, le H D2D Backup System fait fonctionner ses ventilateurs à...

  • Page 35: Installation, Détection Et Configuration Du Logiciel

    Création d’une configuration de base pour commencer. Les utilisateurs UNIX et Linux doivent télécharger les derniers correctifs de leur système d’exploitation, et se reporter au « Linux and UNIX Configuration Guide » fourni sur le CD HP StorageWorks pour prendre connaissance des instructions de configuration.
  • Page 36 • Détection des périphériques du réseau : Ceci vous permet de localiser votre HP D2D Backup System sur le réseau et de définir les paramètres réseau. Si plusieurs unités sont installées sur le réseau, la liste des unités s’affiche pour vous permettre de sélectionner le HP D2D Backup System approprié.
  • Page 37 Backup System ; ses paramètres réseau auront déjà été affectés. Le HP D2D Backup System n’apparaît pas sous la forme d’une unité sous Poste de travail et il n’est pas associé à une lettre de lecteur (bien qu’il puisse être considéré comme une unité de sauvegarde sur bande (1) et un chargeur de support (2) dans le gestionnaire des périphériques).

  • Page 38: Paramètres Recommandés Du Navigateur Web

    Sélectionnez Outils dans le menu du haut. Sélectionnez Options Internet. Cliquez sur l’onglet Sécurité, Cliquez sur le bouton Personnaliser le niveau..Faites défiler la liste jusqu’à Script. Sous Active scripting, sélectionnez Activer, puis cliquez sur OK. Connexion et installation du HP D2D Backup System...

  • Page 39: Mozilla Firefox 1.5, Firefox 2.X Et Firefox 3.X

    Mozilla Firefox 1.5, Firefox 2.X et Firefox 3.X Sélectionnez Options dans le menu Outils. Cliquez sur Contenu. Cochez la case Activer JavaScript. Cliquez sur OK. Actualisez la page. D2D Backup System HP D2D2503...
  • Page 40 Connexion et installation du HP D2D Backup System...

  • Page 41: Connexion D'une Unité De Sauvegarde Sur Bande Ou D'une Bibliothèque De Bande Physique (Facultatif)

    Configuration matérielle requise pour la connexion du lecteur de bande Une unité de stockage sur bande peut être connectée directement à votre HP D2D Backup System pour vous permettre de stocker les sauvegardes hors site. Pour utiliser cette fonction, vous avez besoin des éléments suivants : •...

  • Page 42: Présentation De L'installation Des Périphériques De Sauvegarde Sur Bande

    Si vous installez le périphérique de stockage dans le cadre de l’installation initiale, reportez-vous à l’étape 3. Si vous avez déjà mis le HP D2D Backup System sous tension, éteignez-le avant de commencer. Vérifiez qu’aucune tâche de sauvegarde ou de restauration n’est en cours et qu’aucune tâche n’est planifiée pendant que le système est arrêté.

  • Page 43: Installation De La Carte Hba

    Avant l’installation dans l’emplacement bas profil, vous devez vous assurer que la carte HBA est fixée sur un support bas profil (livré avec la carte HBA recommandée) si elle ne l’est pas déjà. Retirez le capot de l’emplacement de la cage PCI. D2D Backup System HP D2D2503...

  • Page 44: Installation De La Carte Pcie

    Attention - Ne jetez pas le capot de l’emplacement. Si, ultérieurement, vous enlevez la carte d’extension, vous devrez remettre le capot de l’emplacement en place afin de ne pas compromettre le refroidissement du système. Figure 17 Retrait du capot de l’emplacement (bas profil) Installation de la carte PCIe Faites glisser la carte d’extension dans l’emplacement, en alignant la carte avec son connecteur correspondant.

  • Page 45: Remise En Place De La Cage Pci

    Assurez-vous de rebrancher tous les câbles que vous avez déconnectés lors du retrait de la cage PCI. Figure 19 Remise en place de la cage PCI Serrez les deux vis captives pour fixer la carte PCI au châssis. Figure 20 Fixation de la cage PCI D2D Backup System HP D2D2503...

  • Page 46: Remise En Place Du Capot Supérieur

    Remise en place du capot supérieur Alignez le capot supérieur au châssis, puis faites-le glisser vers le panneau avant pour le positionner en place. Après avoir fixé le capot au châssis, serrez la vis captive du panneau arrière avec un tournevis T-15. Figure 21 Remise en place du capot supérieur Reconnectez le(s) câble(s) réseau et le(s) cordon(s) d’alimentation.

  • Page 47: Installation Avancée

    Le lecteur de bande peut être configuré comme un périphérique LTO-2, LTO-3 ou LTO-4. Il s’agit là du paramétrage par défaut du lecteur de bande ; il est inutile de le modifier au niveau du HP D2D Backup System. Il est essentiel de ne pas confondre le type d’émulation et la taille des cartouches. Ils sont totalement indépendants l’un de l’autre.

  • Page 48: Utilisation De Dhcp Pour Détecter Le Hp D2D Backup System (Ipv4 Seulement)

    DHCP sera activé par défaut. L’adresse IP et d’autres paramètres réseau sont définis automatiquement lorsque vous connectez le HP D2D Backup System au réseau. Il vous suffit de connaître le nom du HP D2D Backup System pour terminer l’installation et créer une configuration de bibliothèque de base . Le nom a le format D2DBS-<numéro de série>...

  • Page 49: Mode Signalisation

    Web, cela implique qu’il n’a pas été configuré correctement. Exécutez le moteur Détection pour vérifier l’adresse IP du HP D2D Backup System et, si nécessaire, sélectionnez-le de nouveau dans la liste des HP D2D Backup System disponibles. Si vous ne parvenez toujours pas à vous y connecter, vérifiez que vous avez configuré...

  • Page 50: Utilisation De La Console Pour Détecter Le Hp D2D Backup System (Ipv4 Et Ipv6)

    3. Port VGA pour l’écran de la console du système Mettez le HP D2D sous tension et patientez jusqu’à ce que l’écran de la console s’affiche (voir l’exemple ci-dessous) Sélectionnez l’option Network... à partir du menu affiché à la gauche de l’écran.

  • Page 51: Initiateur Iscsi

    Localisez l’adresse IP pour le(s) port(s) et notez-la. Utilisez un initiateur iSCSI pour activer la connexion de l’hôte aux périphériques du HP D2D, veuillez également consulter «Initiateur iSCSI», page 51. Dans le navigateur Web de l’hôte, saisissez l’adresse IP du HP D2D pour vous y connecter.

  • Page 52: Initiateur Iscsi Et Authentification

    Téléchargez l’initiateur iSCSI et installez-le sur l’hôte en acceptant tous les paramètres par défaut. Initiateur iSCSI et authentification L’authentification n’est pas requise pour le HP D2D, mais elle est prise en charge par les entreprises ayant mis en place une politique informatique exigeant d’employer l’authentification. Si c’est le cas, vous devrez configurer les champs nécessaires de l’initiateur iSCSI, mais également vous assurer que les informations...
  • Page 53 Remarque - Le IPSec Tunnel Mode n’est actuellement pas pris en charge par les produits HP D2D. Figure 26 CHAP secret Le CHAP Secret peut comporter de 12 à 16 caractères alphanumériques et doit être strictement identique à...

  • Page 54: Onglet Discovery

    Cliquez sur Add pour saisir les portails cibles qui activeront la détection du périphérique. Figure 28 Add target portal Vous devez entrer l’adresse IP ou le nom de domaine qualifié complet du HP D2D Backup System (par exemple, monhpd2d.mondomaine.com) pour l’ajouter sous la forme d’un portail cible pour l’hôte dans l’onglet Discovery.
  • Page 55 Haute disponibilité renvoient une seule adresse IP. Reportez-vous également à la section «Configuration à deux ports», page 32. Figure 29 Onglet Targets (iSCSI) Il est également recommandé de sélectionner l’option Automatically restore this connection when the system boots dans la boîte de dialogue Log On... D2D Backup System HP D2D2503...

  • Page 56: Onglet Persistent Targets

    Authentication Lorsque la boîte de dialogue Log On to Target s’affiche, cliquez sur Advanced... Activez l’option CHAP logon information, puis saisissez le secret dans la case Target secret. La chaîne devra être strictement identique à celle saisie pour le Initiator CHAP Secret sur la page Périphériques de l’interface de supervision Web.

  • Page 57: Onglet Bound Volumes/Devices

    Un initiateur iSCSI est intégré au système d’exploitation. Pour obtenir des informations supplémentaires, veuillez consulter le « Linux and UNIX Configuration Guide » fourni sur le CD-ROM HP StorageWorks Tape. Assurez-vous d’avoir bien téléchargé les derniers correctifs de système d’exploitation avant de configurer votre système.
  • Page 58 Installation avancée...

  • Page 59: Voyants

    59 • «Mode Signalisation», page 60 Voyants du panneau avant Figure 32 Vue frontale du HP D2D Backup System Vert fixe : sous tension, périphérique prêt à l’emploi Orange fixe : périphérique éteint ou en hibernation 1. Bouton/Voyant Marche et sous tension Éteint : pas sous tension...

  • Page 60: Mode Signalisation

    Signalisation pour le HP D2D Backup System. Ceci fera s’allumer en bleu fixe le voyant Signalisation à l’avant et à l’arrière du HP D2D. Si vous ne désactivez pas le mode Signalisation, il restera actif pendant 5 minutes. Reportez-vous également à la section «Réseau...

  • Page 61: Configuration Et Utilisation De La Réplication

    Comment démarre la réplication ? Une fois que vous avez défini une configuration de réplication entre les systèmes HP D2D Backup System source et cible, celle-ci est automatiquement démarrée dès qu’une cartouche est renvoyée d’un lecteur vers un emplacement qui a été configuré pour la réplication. Un assistant de configuration est fourni pour vous guider à...

  • Page 62: Préparation À La Réplication

    L’hôte ne peut pas voir cette bibliothèque. Un seul HP D2D Backup System peut accueillir les bibliothèques de réplication source et cible et, par conséquent, remplir simultanément le rôle de l’appareil source et de l’appareil cible. Toutefois, le serveur hôte pourra uniquement accéder aux bibliothèque de réplication source ou aux bibliothèques sans...

  • Page 63: Entrance, Sortance Et Accès Simultané Des Travaux

    Vous pouvez la modifier suite à la création du mappage initial. Par exemple : Si vous avez sauvegardé des données sur le HP D2D source qui concerne des régions spécifiques, vous souhaitez peut-être répliquer les données sur des centres de données régionaux.
  • Page 64 Figure 36 Exemple de sortance pour HP D2D400x et D2D41xx Série HP D2D250x Chaque appareil source de la série HP D2D 250x peut se répliquer sur un maximum de deux appareils cibles. Centre de données américain Site distant...
  • Page 65 Site distant 2 dispose de deux appareils D2D, chacun disposant de deux bibliothèques sources. Nous pouvons mapper les collections de mappage d’emplacement à partir de ces bibliothèques dans une seule bibliothèque cible de la série HP D2D 400x. Les appareils sources 3, 4, 5 et 6 disposent chacun d’une bibliothèque ;...
  • Page 66 Site distant 3 dispose de deux appareils D2D, l’un avec trois bibliothèques sources et l’autre avec une bibliothèque source. Une fois encore, nous pouvons mapper les collections de mappage d’emplacement à partir de ces bibliothèques dans une seule bibliothèque cible de la série HP D2D 400x.

  • Page 67: Accès Simultané Des Travaux

    Exemple de réplication Active à passive Dans l’exemple suivant, il existe deux bureaux, chacun avec un HP D2D Backup System. Le HP D2D Backup System dans le Bureau A est utilisé par le serveur hôte pour la sauvegarde et la restauration, tandis que les bibliothèques qui ont été...

  • Page 68: Exemple De Réplication Active À Active

    Exemple de réplication Active à active Dans l’exemple suivant, il existe deux bureaux, chacun avec un HP D2D Backup System. Le HP D2D Backup System dans le Bureau A est utilisé par le serveur hôte pour la sauvegarde et la restauration et l’ensemble des cartouches sur la bibliothèque source de réplication sont répliquées à...

  • Page 69: Attribution De Licences De Réplication

    Figure 42 Exemple de réplication Plusieurs à une Attribution de licences de réplication La licence de réplication est une licence logicielle unique. Elle est spécifique à un seul HP D2D Backup System et nécessaire pour chaque appareil que vous allez utiliser comme cible de réplication. Si vous souhaitez répliquer des données sur plusieurs HP D2D Backup Systems, vous avez besoin d’une licence...

  • Page 70: Création De La Licence D'utilisation

    Si vous décidez de remplir ce formulaire plutôt que de récupérer votre licence depuis le site Web HP d’attribution des licences, veuillez vous assurer de bien noter le numéro de série de votre HP D2D Backup System sur le formulaire.
  • Page 71 «Utilisation de Connexion du lecteur de bande», page 115 pour obtenir plus d’informations sur l’utilisation de Connexion du lecteur de bande avec les bibliothèques et les lecteurs de bande HP StorageWorks. Reportez-vous à «Récupération d'un appareil source», page 75 pour obtenir plus d’informations sur l’utilisation de la sauvegarde initiale avec la récupération de réplication.

  • Page 72: Exécution De L'assistant De Réplication

    Important - Avec à cette option, les premières données doivent être sauvegardées initialement sur une bibliothèque sans réplication avant que vous ne puissiez utiliser l’interface de supervision Web pour configurer la source et la cible de réplication. Exécution de l’assistant de réplication L’assistant de réplication permet de créer de nouveaux mappages entre les bibliothèques sans réplication (qui deviennent des bibliothèques de réplication source) et les bibliothèques existantes ou nouvellement créés.
  • Page 73 Si vous avez besoin de créer une bibliothèque sur l’appareil cible, cliquez sur Créer une nouvelle bibliothèque cible. Définissez les paramètres comme le feriez habituellement pour la création d’un périphérique de bibliothèque. Reportez-vous à «Pour créer un périphérique», page 86. D2D Backup System HP D2D2503...
  • Page 74 Vous accédez ainsi à l’étape de modification du mappage d’emplacement. Saisissez un Nom de mappage d’emplacement. Le nombre d’emplacements et les codes-barres de toutes les cartouches sources s’affichent. Un nouveau code-barres est généré pour eux sur la bibliothèque cible. Par défaut, tous les emplacements sur la source sont sélectionnés pour le mappage et sont mappés aux emplacements disponibles sur la bibliothèque cible.

  • Page 75: Récupération D'un Appareil Source

    été supprimés. Important - L’assistant de récupération, décrit dans cette section, est approprié uniquement pour la réplication inverse, lorsque le périphérique source est perdu, mais le mappage de réplication est toujours présent sur la cible. D2D Backup System HP D2D2503...
  • Page 76 Site distant A Site distant B Site distant C Hôte Hôte Hôte Hôte Hôte Hôte D2D2500 D2D2500 D2D2500 D2D2500 de substitution Bibliothèque de bande Centre de données D2D4000 Bibliothèque de bande Figure 44 Récupération par rechargement d’un appareil source de substitution Créez une nouvelle bibliothèque sans réplication sur l’appareil source (soit en exécutant l’assistant d’installation, soit en utilisant la page Périphériques).

  • Page 77: Réplication Inverse, Source Perdue Et Mappage Supprimé

    Dès que la réplication inverse est terminée pour chaque emplacement, les données peuvent être récupérées sur l’hôte à l’aide de l’application de sauvegarde d’origine. De nouvelles sauvegardes peuvent maintenant être exécutées sur l’appareil source et la réplication s’exécutera normalement, sans configuration supplémentaire. D2D Backup System HP D2D2503...

  • Page 78: Promotion D'une Bibliothèque Cible Sur Le Réseau Wan Via Scsi

    Importez les cartouches dans l’application de sauvegarde et récupérez les données sur le réseau WAN. À cette étape, il n’existe aucun appareil source HP D2D sur le site distant. Si un appareil est installé par la suite, vous pouvez inverser les données et configurer la réplication, comme décrit dans «Réplication inverse, source perdue et mappage...

  • Page 79: Récupération Depuis Un Support Physique Directement Vers L'hôte

    Importez les cartouches dans l’application de sauvegarde et récupérez les données sur le réseau WAN. À cette étape, il n’existe aucun appareil source HP D2D sur le site distant. Si un appareil est installé par la suite, vous pouvez inverser les données et configurer la réplication, comme décrit dans «Réplication inverse, source perdue et mappage...
  • Page 80 Installez l’application de sauvegarde sur l’hôte, puis importez et récupérez les données à partir de la bande physique. À cette étape, il n’existe aucun appareil source HP D2D sur le site distant. Si un appareil est installé par la suite, vous pouvez inverser les données et configurer la réplication, comme décrit dans «Réplication inverse, source perdue et mappage...

  • Page 81: 7 L'interface De Supervision Web

    Qu’est-ce que l’interface de supervision Web ? L’interface de supervision Web est l’interface principale pour : • contrôler l’état et l’intégrité du système HP D2D Backup et de tous les dispositifs de sauvegarde configurés ; • modifier le nombre d’emplacements de cartouche ou créer des bibliothèques supplémentaires, ou des lecteurs de bande autonomes, pour un hôte ;...

  • Page 82: Récapitulatif (Accueil)

    «Admin (Paramètres)», page 108. Une seule session active est prise en charge. Vous ne pouvez pas vous connecter à un HP D2D si quelqu’un d’autre est connecté dans l’interface de supervision Web. Toutefois, comme l’option Forcer la connexion est activée par défaut, la session active est déconnectée.

  • Page 83: Présentation De La Page Récapitulatif

    à la page actuellement sélectionnée. Déconnexion Aide et déconnexion ferme votre session sur le HP D2D Backup System. Si un autre utilisateur se connecte, vous êtes déconnecté automatiquement. Cette section contient les informations d’identification du HP D2D Backup Informations relatives System.

  • Page 84: Icônes D'état

    HP D2D Backup System. Utilisez cette page pour afficher et configurer la bibliothèque par défaut et créer des périphériques supplémentaires, si nécessaire, pour l’hôte. La partie supérieure de la page affiche la liste des périphériques disponibles sur le HP D2D Backup System. Un résumé des informations est fourni pour chaque périphérique, comme suit :...

  • Page 85: Types D'émulation Pour Les Périphériques De Bande

    Le nombre de ports disponibles affichés dans le menu déroulant dépend de la configuration de votre réseau. Il y a deux ports LAN à l’arrière du HP D2D. Le port LAN 1 doit toujours être Port connecté pour installer le logiciel et exécuter l’interface de supervision Web. Si les deux ports sont connectés, vous pourrez choisir celui devant être utilisé...

  • Page 86: Bibliothèques, Emplacements Et Capacité De Stockage

    Bibliothèques, emplacements et capacité de stockage Chaque emplacement configuré utilise 3 Go d’espace disque, quelle que soit la valeur définie pour la taille maximale des cartouches. Cette valeur permet de garantir qu’il existe toujours suffisamment d’espace pour vider les tampons et qu’aucune donnée ne reste en mémoire (car ces données seraient alors écrites sur la cartouche).

  • Page 87: Paramètres De Périphérique

    Il s’agit du type d’émulation utilisé par le logiciel de sauvegarde. Le HP D2D prend en charge les types d’émulation suivants : Chargeur automatique HP G2 (1x8), bibliothèque HP MSL (2x24), bibliothèque HP MSL (4x24) et bibliothèque HP D2DBS (4x48).

  • Page 88: Pour Supprimer Un Périphérique

    Toutes les données sur l’unité sont supprimées. Le magasin de déduplication de la bibliothèque est également supprimé. Le temps nécessaire à la suppression de tous les fichiers et à la libération d’espace sur le HP D2D peut demander jusqu’à 15 minutes. Cartouches (Configuration) Utilisez cette page pour afficher et configurer les paramètres des cartouches.

  • Page 89: Paramètres De Cartouche

    Emplacement n : l’un des emplacements standards de la bibliothèque Un code-barres est un identifiant alphanumérique unique composé de 8 chiffres servant à identifier une cartouche dans le HP D2D Backup System. Les codes-barres sont partagés avec l’application de sauvegarde, si nécessaire. L’application de sauvegarde peut également affecter son propre identificateur interne à...

  • Page 90: Emplacements Vides

    • Ou lorsque vous utilisez l’interface Web pour importer des données depuis un lecteur de bande connecté au HP D2D. L’application de sauvegarde sur l’hôte est utilisée pour replacer les données dans un emplacement numéroté, et le bac de chargement est de nouveau vide.

  • Page 91: Pour Modifier La Taille Maximale

    été exportée vide au lieu de créer une cartouche. Ou pour créer un emplacement, modifiez le Nombre total d’emplacements pour cartouche dans la page Périphériques (voir «Pour modifier les informations d'un périphérique», page 86). D2D Backup System HP D2D2503...

  • Page 92: Pour Déplacer Ou Décharger Des Cartouches

    Notez que la modification des paramètres réseau peut affecter la manière dont vous vous connecter au HP D2D Backup System. Si, par exemple, vous changez l’adresse IP, vous devez utiliser la nouvelle adresse pour vous connecter depuis un navigateur Web.

  • Page 93: Pour Modifier Les Paramètres Réseau

    à la section «Configuration à deux ports», page 32. Il s’agit du nom du système de sauvegarde HP D2D. Vous pouvez utiliser le nom du Nom du réseau réseau, à la place de l’adresse IP, pour vous connecter à l’interface de supervision Web.

  • Page 94: Restauration Des Paramètres Réseau Par Défaut Définis En Usine

    figure sur le CD StorageWorks. Mode Signalisation Le mode Signalisation fait clignoter les voyants sur le HP D2D Backup System. Ce mode est utile si vous disposez de plusieurs HP D2D Backup Systems sur le réseau et voulez confirmer l’unité configurée.

  • Page 95: Pour Configurer Microsoft Exchange Server

    SMTP. Pour les afficher ou les modifier : Ouvrez la console Exchange Management. Cliquez sur Servers, puis sur le serveur à configurer. Cliquez sur Protocols, puis sur SMTP. D2D Backup System HP D2D2503...

  • Page 96: Disque (État)

    SMTP dédié. Disque (État) Cette page fournit des informations sur l’usage total du disque, et sur les périphériques utilisant le HP D2D. Utilisez-la pour vérifier la manière dont les périphériques individuels utilisent l’espace total du disque, et à...

  • Page 97: Utilisation Du Disque

    121). RAID (État) Cette page fournit des informations sur l’état RAID et sur l’état des disques physiques. Utilisez-la pour identifier les disques qui peuvent être défaillants ou qui sont sur le point d’être pleins. D2D Backup System HP D2D2503...

  • Page 98: État Raid

    État RAID Dans des conditions normales, l’état affiche une coche verte suivie de OK. En cas de défaillance d’un ou de plusieurs disques, une icône de défaillance apparaît. Disques physiques Cette section contient des informations sur les disques physiques. Si vous devez remplacer un disque, il est très important d’obtenir le numéro de série et l’emplacement physique du disque défaillant depuis cette page avant de le remplacer.

  • Page 99: Iscsi (État)

    Les icônes indiquent s’il s’agit de messages d’information, d’erreur ou d’avertissement. Le journal est conservé même si le HP D2D Backup System est redémarré. Utilisez le bouton Effacer le journal pour effacer le journal.

  • Page 100: Tri Et Recherche Du Journal

    Pages de Connexion du lecteur de bande Ces pages permettent de gérer la copie, l’exportation et l’importation entre le HP D2D Backup System et une unité de sauvegarde sur bande connectée. Ces activités sont décrites en détail dans la section «Utilisation de Connexion du lecteur de...

  • Page 101: État (Réplication)

    Cliquez et sélectionnez n’importe quelle information d’état pour afficher plus d’informations sur le problème. Configuration de mappage (Réplication) Cette page vous permet de configurer les mappages et d’afficher le nombre de cartouches mappées entre les bibliothèques sources et cibles. D2D Backup System HP D2D2503...

  • Page 102: Bibliothèque Locale

    été configurées sur ce HP D2D. • Bibliothèque sans réplication : bibliothèque sur le HP D2D Backup System dont les emplacements n’ont pas encore été mappés pour la réplication. Les assistants de réplication et de récupération sont disponibles uniquement avec des bibliothèques sans réplication.

  • Page 103: Paramètres De La Source De Réplication Pour La Bibliothèque Locale

    Il s’agit de n’importe quel code-barres associé à ces Nom d’emplacement cible Code-barres de emplacements dans la bibliothèque cible de réplication. cartouche L’assistant affecte les codes-barres automatiquement. Il s’agit de l’état du lien de réplication entre cette paire État de réplication d’emplacements mappés. D2D Backup System HP D2D2503...

  • Page 104: Les Assistants De Réplication

    75 pour en savoir plus. Appareil (Réplication) Cette page indique l’état de la réplication du HP D2D Backup System et de tous les HP D2D Backup Systems cibles de réplication qui ont été configurés pour une utilisation avec celui-ci. Vous pouvez aussi ajouter des HP D2D cible pouvant être utilisés par l’appareil source pour la réplication.

  • Page 105: Pour Ajouter Un Appareil Cible

    Indique la version du microprogramme de l’appareil cible. microprogramme Cette section indique les heures auxquelles l’appareil cible est disponible pour Calendrier la réplication au cours de la semaine. Toute fenêtre d’indisponibilité ayant été hebdomadaire spécifiée est reflétée dans ce calendrier. D2D Backup System HP D2D2503...

  • Page 106: Paramètres Locaux (Réplication)

    Tableau 16 Paramètres des appareils sources Onglet Appareil source - Aucun champ n’est modifiable. Nom d’appareil Il s’agit du nom de l’appareil source. Adresse d’appareil Il s’agit de l’adresse IP de l’appareil source. Numéro de série Il s’agit du numéro de série de l’appareil source. Disponible Ce champ indique si l’appareil source est disponible.

  • Page 107: Configuration Des Ports De Réplication

    WAN x taux d’utilisation maximal du réseau Wan (%). Cliquez sur Appliquer. Historique d’événement (Réplication) Cette page affiche le journal de tous les événements de réplication réalisés sur l’appareil. Sélectionnez un événement dans la liste pour afficher ses informations au-dessous. D2D Backup System HP D2D2503...

  • Page 108: Tri Et Recherche Dans L'historique D'événement

    Le bouton Effacer l’historique d’événement permet de supprimer le contenu de la liste. • L’historique sera conservé si le HP D2D Backup System est redémarré. Tri et recherche dans l’historique d’événement Cliquez sur n’importe quel en-tête de colonne pour trier des messages en fonction de ce critère. Cliquez, par exemple, sur Date pour trier les messages selon la date.

  • Page 109: Redéfinition Du Mot De Passe

    Redéfinition du mot de passe Si vous oubliez votre mot de passe, vous pouvez réinitialiser le HP D2D Backup System comme suit : Remarque - La réinitialisation du mot de passe restaure les paramètres réseau par défaut définis en usine et le mot de passe Admin de l’administrateur.

  • Page 110: Arrêt (Paramètres)

    Arrêt (Paramètres) Cette option permet d’arrêter proprement le HP D2D Backup System. Il s’agit de la seule méthode recommandée pour mettre hors tension l’unité. Si vous effectuez la mise hors tension en utilisant une autre méthode et qu’un hôte effectue une sauvegarde ou une restauration, vous perdez ou altérez les données.

  • Page 111: Microprogramme (Paramètres)

    «Onglet Targets», page 54). Microprogramme (Paramètres) Cette page contient des informations sur la version du microprogramme du HP D2D Backup System et permet de mettre à niveau le microprogramme. Important - Lorsque la mise à niveau de votre microprogramme est terminée, vous ne pouvez pas revenir à une version antérieure.

  • Page 112: Assistance (Paramètres)

    Le fichier contient l’historique de l’ensemble de l’activité du système. Remarque - Vérifiez que les paramètres de sécurité du navigateur autorisent le transfert des fichiers du HP D2D Backup System vers l’ordinateur hôte. Utilisez cette page pour Générer un ticket d’assistance technique.

  • Page 113: Licences (Paramètres)

    Si vous avez un accès Internet, vous pouvez obtenir la clé depuis le site HP Webware en vous connectant à l’adresse Web indiquée sur le certificat et en suivant les instructions sur l’écran. (Les utilisateurs sans accès Internet peuvent utiliser les numéros de contact indiqués sur le certificat des droits).

  • Page 114: Pour Appliquer La Clé De Licence

    fichier. Si vous avez utilisé le courrier électronique ou un fichier temporaire, coupez et collez le fichier en le conservant exactement comme vous l’avez reçu du site Web des licences HP, puis cliquez sur Saisir la chaîne LTU. Il est déconseillé de tenter de saisir la licence d’utilisation unique manuellement.

  • Page 115: Utilisation De Connexion Du Lecteur De Bande

    : • Connectez un lecteur ou une bibliothèque de bande HP Ultrium au HP D2D Backup System et utilisez les pages Connexion du lecteur de bande dans l’interface de supervision Web pour créer et exécuter les travaux manuels et planifiés.

  • Page 116: Méthodes D'archivage

    Il est généralement conseillé d’utiliser la copie qui est l’option la plus simple, car elle ne supprime pas les données du HP D2D Backup System et elle peut être intégralement gérée à partir de l’interface de supervision Web. N’utilisez l’option d’exportation que si vous avez besoin de libérer de l’espace disque. L’exportation (et l’importation) requiert des étapes supplémentaires au niveau de l’application de sauvegarde.

  • Page 117: Intérêt De La Copie

    Intérêt de la copie La copie crée deux instances sur la même cartouche ; une stockée sur le HP D2D, l’autre sur une bande physique. Logiquement, il s’agit de la même cartouche, et l’application de sauvegarde ne sait pas qu’il existe deux copies.

  • Page 118: Exportation De Cartouche

    L’interface de supervision Web du HP D2D permet d’exporter les données d’une cartouche du bac de chargement du HP D2D Backup System vers le périphérique de stockage sur bande connecté. A la fin de l’exportation, les données sont supprimées du HP D2D Backup System et le bac de chargement est vide.

  • Page 119: Quand Utiliser L'exportation

    Compression Lorsque vous déplacez des données du HP D2D vers une bande physique, il est important de savoir que la taille maximale de la cartouche est sa taille initiale (sans compression). Les lecteurs de bande HP StorageWorks appliquent la compression matérielle ;...

  • Page 120: Importation De Cartouche

    La répartition des données sur plusieurs cartouches physiques d’une cartouche dans HP D2D Backup System n’est pas prise en charge. Les données de la cartouche du système de sauvegarde HP D2D ne doivent pas excéder la capacité de la cartouche physique insérée dans le périphérique de stockage sur bande connecté.

  • Page 121: Utilisation Des Pages Web De Connexion Du Lecteur De Bande

    Configuration (Connexion du lecteur de bande) Cette page vous permet d’afficher les périphériques de stockage sur bande physiques associés au HP D2D Backup System. La moitié supérieure de la page affiche une liste des périphériques de bande physiques configurés.

  • Page 122: Ajout De Périphériques De Stockage Sur Bande À La Liste

    Cliquez sur Modifier. Vous pouvez uniquement modifier le Nom du périphérique de bande. Il s’agit du nom utilisé pour identifier le périphérique de bande sur l’interface de supervision Web de HP D2D. Aucune des autres informations ne peut être modifiée.

  • Page 123: Obtention D'une Assistance

    HP Ultrium, puis téléchargez les fichiers appropriés vers un emplacement de l’ordinateur hôte avant d’utiliser cette page. • Pour les bibliothèques de bande, un lien qui permet d’utiliser l’interface de bibliothèque est fourni.

  • Page 124: Travaux Manuels (Connexion Du Lecteur De Bande)

    Vous pouvez effectuer une opération de copie sur n’importe quelle cartouche non vierge introduite dans l’emplacement numéroté d’un périphérique de bibliothèque sur le HP D2D Backup System. Les données de la cartouche sont copiées du système de sauvegarde HP D2D vers le périphérique de stockage sur bande physique.

  • Page 125: Pour Sélectionner Des Cartouches Sur La Bibliothèque Hp D2D

    L’assistant se déroule en 2 étapes : Sélectionnez l’emplacement de la bibliothèque HP 2D2 à utiliser pour la copie, l’exportation ou l’importation. Sélectionnez l’emplacement sur le périphérique de stockage sur bande physique. Pour sélectionner des cartouches sur la bibliothèque HP D2D Sélectionnez la bibliothèque dans la liste Périphériques, dans la partie supérieure de la page, afin...
  • Page 126 être lues. Ceci peut vous faire gagner du temps si un autre périphérique de bande du HP D2D Backup System est utilisé en même temps que l’opération de copie. L’option Pas de vérification est la plus rapide.

  • Page 127: Pour Exporter Des Données Vers Un Périphérique De Stockage Sur Bande Connecté

    Les données peuvent uniquement être exportées depuis le bac de chargement. Une fois les données exportées, elles sont supprimées du HP D2D Backup System. sauf si une erreur se produit durant le processus. Dans ce cas, elles sont conservées sur la cartouche présente dans le bac de chargement.

  • Page 128: Pour Importer Des Données À Partir D'un Périphérique De Stockage Sur Bande Connecté

    La colonne Rôle dans la section Périphériques vous indique le type de bibliothèque que vous avez sélectionnée. Le processus vous informe que les données de la cartouche du système de sauvegarde HP D2D seront supprimées après leur exportation. Vous devez cliquer sur OK pour continuer. Le processus vérifie également que le support est bien chargé...

  • Page 129: Travaux Planifiés (Connexion Du Lecteur De Bande)

    L’application de sauvegarde n’est pas mise à jour automatiquement avec les planifications créées sur le HP D2D Backup System. Les deux systèmes sont indépendants l’un de l’autre. Si vous voulez que l’application de sauvegarde planifie un travail conjointement à une planification du HP D2D Backup System, vous devez les coordonner manuellement.

  • Page 130: Pour Créer Un Travail Planifié

    Pour créer un travail planifié Sélectionnez Travaux planifiés dans la section Connexion du lecteur de bande, située dans la barre latérale de navigation. Une liste déroulante des planifications existantes s’affiche avec les détails correspondant au prochain travail de sauvegarde sur bande planifié. Cliquez sur Créer.
  • Page 131 Cliquez sur Suivant. La seconde page de l’assistant s’affiche ensuite. (Ou signale une erreur si aucun périphérique de stockage sur bande n’est actuellement connecté au HP D2D Backup System). Sélectionnez le périphérique physique approprié pour afficher une liste des emplacements dans ce périphérique.

  • Page 132: Paramètres De Planification De Travail

    Vérifier dans le HP D2D Backup system. Trois options sont disponibles : Aucun, Rapide et Complète. Le paramètre par défaut est Complète. Utilisation de Connexion du lecteur de bande...

  • Page 133: Tri Et Recherche Des Travaux Planifiés

    Pour les travaux que vous voulez exécuter dès que la cartouche contient des écritures, Après écriture. Il s’agit du nom de la bibliothèque sur le HP D2D que vous sélectionnez pour Nom de la bibliothèque exporter ou copier le travail.

  • Page 134: État (Connexion Du Lecteur De Bande)

    Si un travail est en cours, le mode de travail (copie, exportation ou importation), le périphérique de bibliothèque HP D2D, le code-barres de cartouche, l’heure de début, la durée, la vérification et la taille de données apparaissent. La colonne finale indique l’état du travail. Si le travail est en cours d’exécution, le pourcentage d’exécution s’affiche et représente la progression de toutes...

  • Page 135: En Cas D'erreur

    Un travail d’exportation comporte trois phases : copie et vérification facultative, puis suppression des données de la cartouche du HP D2D Backup System. Si le travail est annulé durant le processus de copie, une erreur est consignée et les données seront conservées dans le HP D2D Backup System. S’il est annulé...

  • Page 136: Tri Et Recherche De L'historique Des Travaux

    Tri et recherche de l’historique des travaux Cliquez sur n’importe quel en-tête de colonne pour trier des messages en fonction de ce critère. Cliquez, par exemple, sur Heure de début pour trier les messages selon l’heure et la date. Cliquez sur Afficher la zone de recherche pour afficher un champ Filtre et deux menus déroulants. •...

  • Page 137: Copie À L'aide D'un Lecteur De Bande Connecté À L'hôte

    • «Compression», page 138 Conditions préalables Si vous voulez copier des données du HP D2D Backup System vers une unité de sauvegarde sur bande connectée à l’hôte, vous devez utiliser : • un lecteur de bande distinct, tel qu’un lecteur de bande pleine hauteur ou demi-hauteur HP StorageWorks Ultrium LTO pouvant être directement connecté...

  • Page 138: Informations Complémentaires

    Compression Lorsque vous déplacez des données du HP D2D vers une bande physique, il est important de savoir que la taille maximale de la cartouche est sa taille initiale (sans compression). Les lecteurs de bande HP StorageWorks appliquent la compression matérielle ;...

  • Page 139: Restauration De Processus Sans Réplication

    Depuis une unité de sauvegarde sur bande Depuis le D2D Backup System physique connectée au HP D2D Utilisez l’application de sauvegarde pour Restauration de restaurer les fichiers du HP D2D vers l’hôte, fichier de base comme requis. Réparez l’hôte et reconnectez-le au HP Restauration à...

  • Page 140: Restauration Depuis Le Hp D2D Backup System

    Cette opération est simple et rapide. Exécutez le logiciel de sauvegarde et sélectionnez les fichiers à restaurer. Bien que l’application logicielle repose sur des bandes, la restauration sur le HP D2D Backup System est plus rapide que depuis une bande physique.
  • Page 141 General à l’étape 4 ) dans le champ Nom de l’initiateur iSCSI. Remarque - Si vous avez utilisé l’option Secret de l’initiateur iSCSI pour entrer une chaîne d’authentification, vous devez entrer la même information dans l’interface de supervision Web. Reportez-vous à «iSCSI (État)», page 99. D2D Backup System HP D2D2503...
  • Page 142 Dans l’onglet Discovery, entrez l’adresse IP du HP D2D Backup System pour l’ajouter sous la forme d’un portail cible pour l’hôte. Ne modifiez pas le port ; il doit être 3260. Les unités cibles sont déjà configurées sur le HP D2D Backup System pour l’hôte défaillant, et elles apparaissent donc à...
  • Page 143 Exécutez l’application de sauvegarde. Elle doit détecter le périphérique de bibliothèque sur le HP D2D Backup System. Importez le support vers la base de données de l’application de sauvegarde et restaurez la dernière sauvegarde complète depuis le HP D2D Backup System.
  • Page 144 Restauration de processus sans réplication...

  • Page 145: 11 Dépannage

    • Si les voyants clignotent, vérifiez que vous avez la bonne adresse IP pour votre HP D2D. Utilisez-vous un adressage IP DHCP ou statique pour votre HP D2D ? Si vous n’êtes pas certain(e) de vos paramètres, veuillez utiliser la console du système...

  • Page 146: Performances

    • Assurez-vous que vous avez sélectionné l’adresse IP correcte pour le réseau que vous utilisez. • À ce moment-là, le HP D2D ne prend pas en charge le protocole DHCPv6, mais vous pouvez utiliser un adressage statique en mode IPv6.

  • Page 147: Erreurs Et Avertissements Du Disque Raid

    Ceci décrit l’état général du HP D2D. Avertissement d’une anomalie RAM Votre HP D2D est conçu pour fonctionner avec 4 Go de RAM. S’il dépasse cette limite, un avertissement s’affichera. Le périphérique continuera à fonctionner, mais avec une performance très limitée.

  • Page 148: Le Hp D2D Démarre Correctement, Mais Le Réseau Ne Le Voit Pas

    Si vous ne voyez pas l’écran de la console du système : • Le système d’exploitation du HP D2D ne peut être vu ou reconnu. Vérifiez que le module de mémoire flash situé à l’intérieur du HP D2D est correctement mis en place. (Pour localiser le module de mémoire flash, veuillez consulter le schéma sur l’étiquette du cache).

  • Page 149: En Cas De Manque D'espace Disque Sur Le Hp D2D Backup System

    En cas de manque d’espace disque sur le HP D2D Backup System Un message d’avertissement est généré lorsque le HP D2D Backup System atteint 90 % de sa capacité de stockage Les options de création d’espace incluent : • Vérifiez les tâches de sauvegarde pour déterminer si vous pouvez réduire la taille de la sauvegarde ou le délai de rétention.
  • Page 150 Dépannage...

  • Page 151: 12 Remplacement Des Disques Durs

    Le RAID 5 demande un ensemble d’au moins trois lecteurs physiques. Pour le HP D2D Backup System, qui dispose de quatre disques, 25 % de la capacité de stockage totale de l’unité...

  • Page 152: Si Vous Avez Une Console De Système

    Figure 51 Page Récapitulatif avec avertissement de l’état du RAID Consultez la page RAID (État) pour obtenir des informations supplémentaires. La section RAID (État) indique qu’un disque est défaillant, mais qu’il est récupérable. Aucune donnée n’a été perdue. Les informations de la section Disques physiques indiquent le disque défaillant. C’est le disque que vous devez remplacer.

  • Page 153: Si Vous Disposez De L'option Des Alertes Par E-Mail

    Web, ils seront informés de la défaillance d’un disque avec une message similaire au suivant. ********************************************************************* This is a system generated message from your HP StorageWorks D2D Backup System Email Notification From AB4027 20-May-2008 16:20:54 : Disk failure has occurred but the RAID System is...

  • Page 154: Informations Sur L'électricité Statique

    Pour éviter tout risque de brûlure par contact avec une surface chaude, laissez les éléments internes du système refroidir avant de les toucher. Attention - Le HP D2D Backup System doit être toujours utilisé avec le capot installé. La ventilation ne s’effectue pas correctement si les capots sont retirés. Remplacement du disque dur Identifiez le disque défaillant, comme décrit dans...
  • Page 155 Déconnectez le(s) câble(s) réseau et le cordon d’alimentation du HP D2D Backup System. Retirez le capot supérieur. • Desserrez la vis captive (1) du panneau arrière avec un tournevis T-15. • Faites glisser le capot (2) d’environ 1,25 cm vers l’arrière de l’unité, puis soulevez-le pour le dégager du châssis.
  • Page 156 Les baies du lecteur sont numérotées de périphérique 1 à périphérique 4, de gauche à droite lorsque vous regardez le serveur de face. Figure 57 Numérotation des disques Retirez l’assemblage du disque dur. • Déconnectez les câbles d’alimentation et de données à l’arrière du disque dur. Avertissement - Veillez à...
  • Page 157 • Déposez le disque dur de remplacement (2) dans le support. • Utilisez les vis que vous avez ôtées précédemment pour fixer le HDD au support (1). Figure 60 Installation du disque dans le support Fixez le disque de remplacement au support. D2D Backup System HP D2D2503...
  • Page 158 Figure 61 Fixation du disque au support Installez l’assemblage du disque dans le HP D2D. • Poussez l’assemblage du disque dur (1) dans la baie du lecteur jusqu’à ce qu’il s’arrête. • Serrez les vis (2) à l’aide de la clé T-15 fournie pour fixer le disque dur au châssis.
  • Page 159 • Après avoir fixé le capot au châssis, serrez la vis captive (2) du panneau arrière avec un tournevis T-15. Figure 64 Réinstallation du capot supérieur Reconnectez le(s) câble(s) réseau et le cordon d’alimentation. Mettez l’unité sous tension en appuyant sur le bouton correspondant à l’avant. D2D Backup System HP D2D2503...

  • Page 160: Alertes E-Mail Et Journal

    Une fois l’unité sous tension, connectez-vous à l’interface de supervision Web et sélectionnez RAID. L’état du disque défaillant doit maintenant être OK. Le RAID se reconstruit automatiquement, mais cela peut demander jusqu’à 5 heures. La section RAID (État) affiche le Pourcentage terminé. Figure 65 Reconstruction RAID Alertes e-mail et journal Si vous avez configuré...

  • Page 161: Si Plusieurs Disques Sont Défaillants

    Si plusieurs disques tombent en panne, vous perdez toutes vos données sur le HP D2D Backup System et le message figurant sur la page Récapitulatif avertit que le système RAID a connu une erreur grave et qu’il n’est pas récupérable.

  • Page 162: Remplacement Des Disques

    Vous devrez initialiser la reconstruction du RAID manuellement sur la page RAID de l’interface de supervision Web. Pour cela, cliquez sur le bouton Initialiser. Le HP D2D Backup System redevient disponible, mais toutes les données sont perdues. Suite à l’initialisation, la page des disques affiche 0 % car toutes les données ont été...

  • Page 163: Création De Cartouches

    Création de cartouches Toutes les cartouches et les données ont été perdues lors de la défaillance des disques. Avant de pouvoir utiliser le HP D2D Backup System, vous devez créer des cartouches. D2D Backup System HP D2D2503...
  • Page 164 Remplacement des disques durs...

  • Page 165: Index

    124 Connexion inactive, 54 Connexions du matériel, 27 Conventions Capacité de stockage document, 13 définition, 22 symboles du texte, 14 manière dont l’espace est alloué, 86 Copie de cartouche, 116, 125 Cordon d’alimentation, 32 D2D Backup System HP D2D2503...
  • Page 166 13 configuration manuelle, 52 Documentation définition, 21 envoi de commentaires, 15 installation manuelle, 51 site Web de HP, 13 d’initiateur, 87 Documentation connexe, 13 page État, 99 Domaine, 93 télécharger, 51 Emplacement Lecteur de bande définition, 19 affichage des détails, 121...
  • Page 167 Microprogramme, 111 utilisation du placement, 78 Page Périphériques, 84 Réinitialiser le mot de passe, 109 Page Planification, 129 Remplacement Page Récapitulatif, 82 disque, 154 Page Réseau, 92 Réparation par le client, 14 Page Travaux manuels, 124 D2D Backup System HP D2D2503...
  • Page 168 Sauvegarde initiale pour la réplication, 70 Réplication Sites Web accès simultané des travaux, 67 , 15 active à active, 68 HP Subscriber’s Choice for Business, 15 active à passive, 67 manuels des produits, 13 démarrage, 61 réparation par le client, 14...

Ce manuel est également adapté pour:

Storageworks d2d2500 storageworks d2d2503

Table des Matières
