48
49
48
10
Établir la connexion électrique du timon
Conditions primordiales
– Le timon et le vérin à gaz sont montés.
Outillage et matériel nécessaires
– Tournevis, PH2
– Le matériel suivant fait partie de l'étendue des fournitures du chariot :
– collier de serrage en plastique (49) avec vis et rondelle
Procédure
• Presser le timon (10) vers le bas et le maintenir dans cette position.

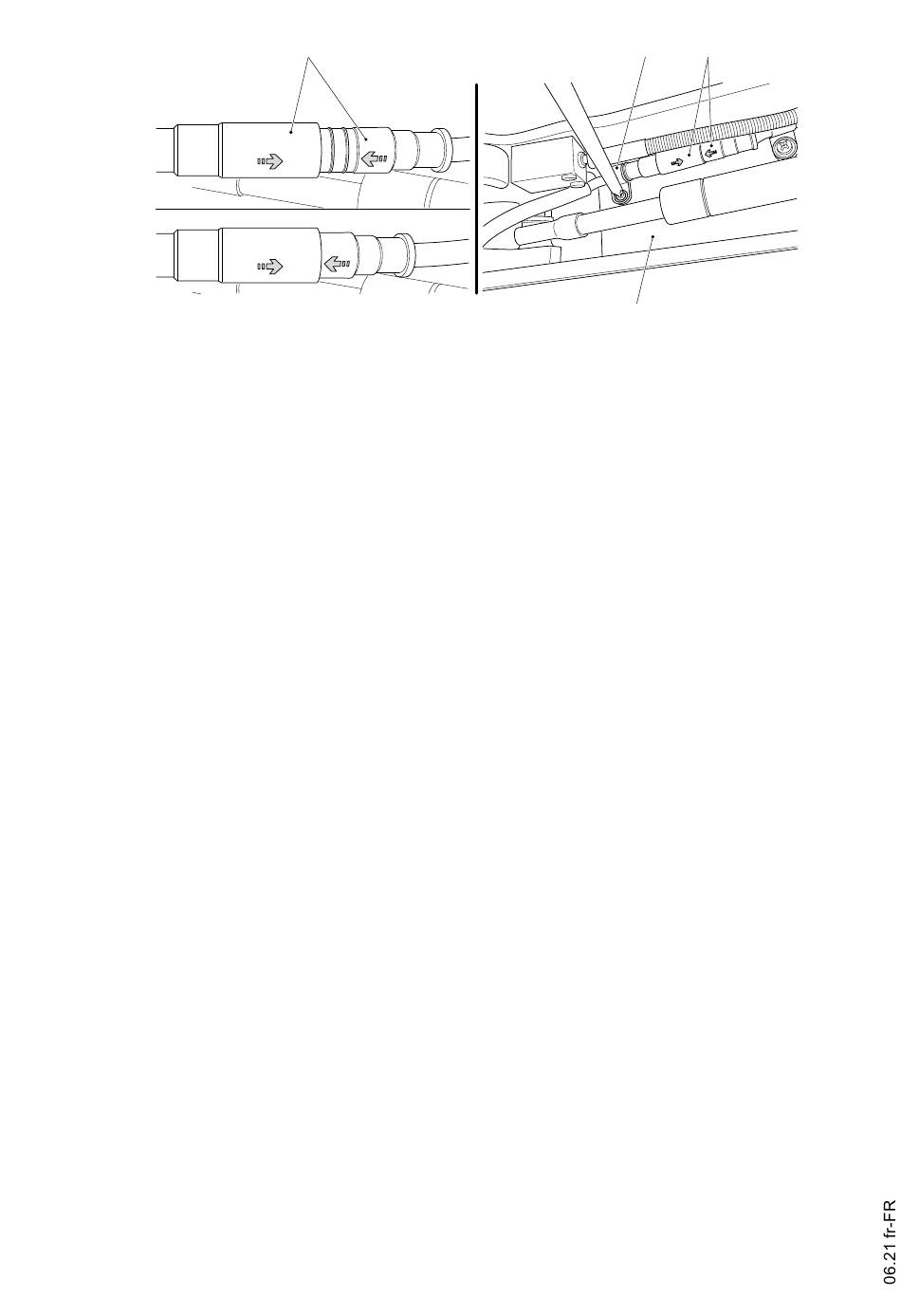

• Avant le montage, aligner le connecteur (48) de sorte que les deux flèches des
deux composants soient alignées.
• Monter le connecteur (48).
• Aligner le collier de serrage en plastique (49) comme illustré et le monter.
La connexion électrique est établie. Le montage du timon est terminé.
34
