46
Monter le vérin à gaz
Conditions primordiales
– Le timon est monté.
Outillage et matériel nécessaires
– Clé allen, ouverture 6 mm
– Démonte-pneu
– Tournevis, PH2
– Le matériel suivant fait partie de l'étendue des fournitures du chariot :
– vis et rondelle du vérin à gaz (47)
Procédure

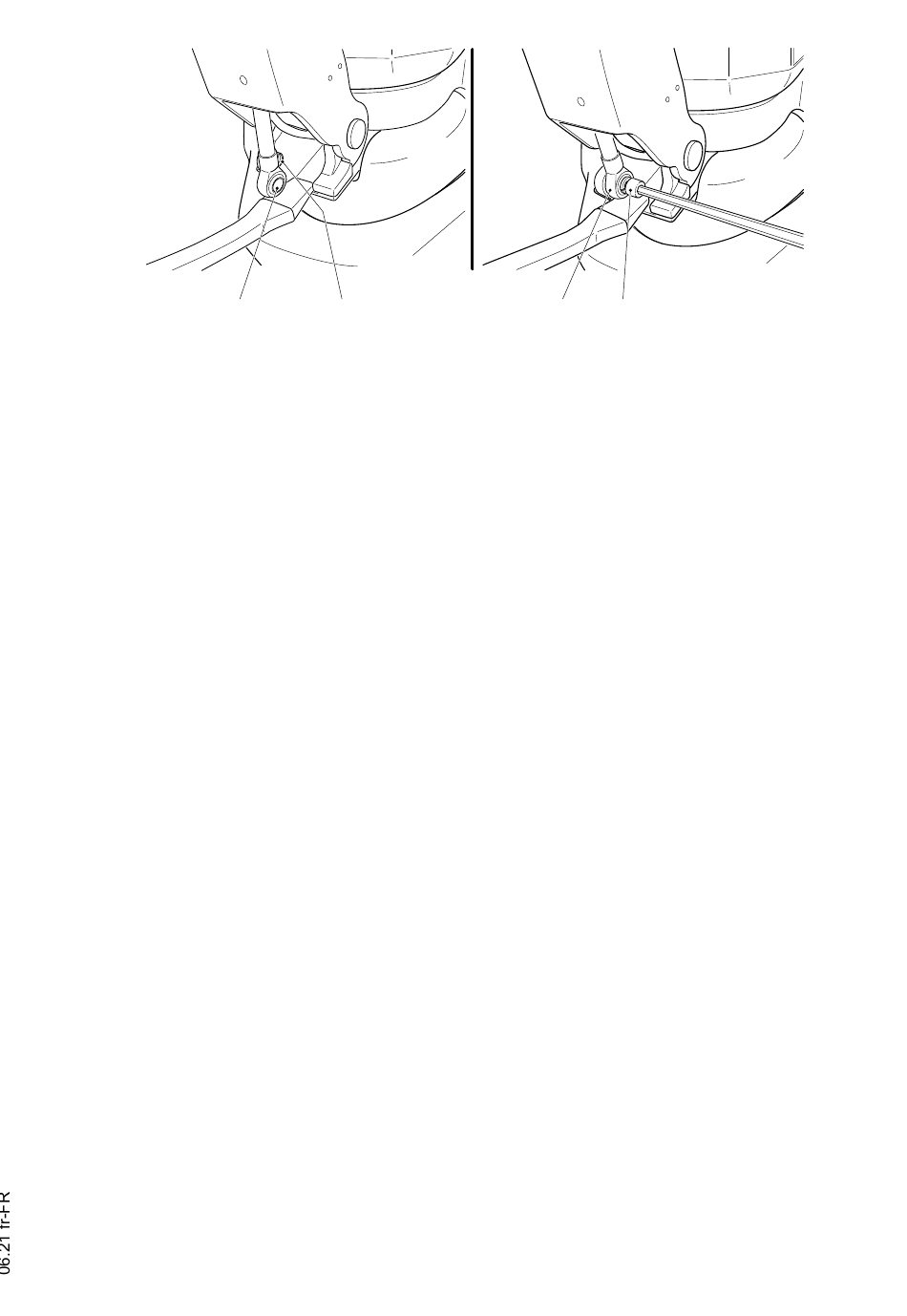

• Positionner le vérin à gaz (46) à l'aide du démonte-pneu et du tournevis de sorte
que l'alésage dans le vérin à gaz (46) coïncide avec l'alésage du support de timon
(44).
Z
Risque d'écrasement : pendant ces travaux, le vérin à gaz est contraint. Maintenir
le vérin à gaz en position jusqu'au montage définitif.
• Monter le vérin à gaz avec la vis et la rondelle de sorte que la face avant du
filetage affleure avec le côté extérieur du support de timon.
• Enfoncer le timon et s'assure qu'il bouge librement.
• Contrôler le fonctionnement du vérin à gaz.
Z
Dès que le timon est relâché, le vérin à gaz doit ramener le timon en position
verticale.
Le vérin à gaz est monté. La connexion électrique du timon peut être établie.
44
46
47
33
