Manuel d'utilisation EINHELL TC-BG 200

Présentation et éléments fournis

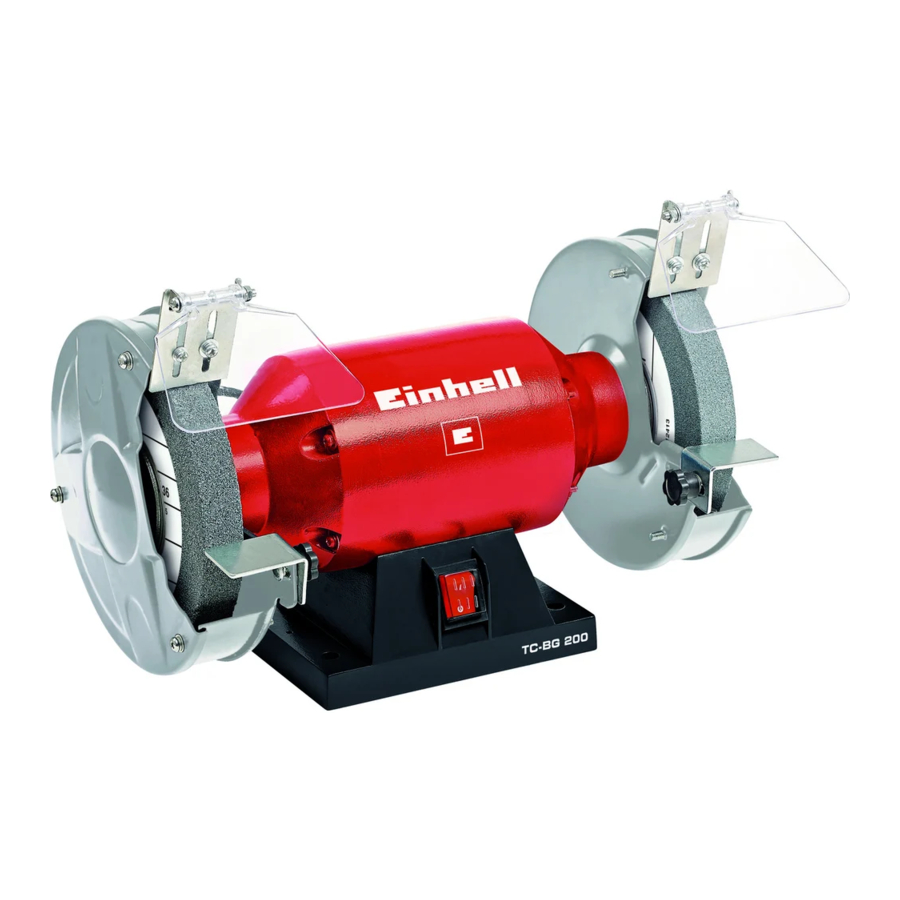

Présentation

1. Interrupteur MARCHE/ARRÊT
2. Fenêtre de sécurité
3. Pare-étincelles
4. Capot de protection
5. Meule
6. Vis de fixation du support de pièce
7. Support de pièce
8. Trous de fixation
9. Pied
10. Vis de réglage du pare-étincelles
11. Vis de fixation de la fenêtre de sécurité
12. Vis de fixation du support de pièce

Éléments fournis

Veuillez vérifier que l'article est complet, comme spécifié dans l'étendue de la livraison. Si des pièces sont manquantes, veuillez contacter notre centre de service ou le point de vente où vous avez effectué votre achat au plus tard dans les 5 jours ouvrables suivant l'achat du produit et sur présentation d'une facture d'achat valide. Reportez-vous également au tableau de garantie dans les informations de service à la fin des instructions d'utilisation.

• Ouvrez l'emballage et retirez l'équipement avec précaution.
• Retirez le matériau d'emballage et tous les supports d'emballage et/ou de transport (le cas échéant).
• Vérifiez que tous les éléments sont fournis.
• Inspectez l'équipement et les accessoires pour détecter tout dommage lié au transport.
• Si possible, veuillez conserver l'emballage jusqu'à la fin de la période de garantie.

L'équipement et les matériaux d'emballage ne sont pas des jouets. Ne laissez pas les enfants jouer avec des sacs en plastique, des films ou de petites pièces. Il y a un danger d'ingestion ou d'étouffement !

• Meuleuse/ponceuse à double roue
• Verre de protection avec pare-étincelles
• Support de pièce
• Vis de montage
• Instructions d'utilisation originales
• Consignes de sécurité

Utilisation conforme

La scie circulaire à main est conçue pour réaliser des coupes droites dans le bois, les matériaux à base de bois et les plastiques.
L'équipement doit être utilisé uniquement pour l'usage prévu. Toute autre utilisation est considérée comme une utilisation abusive. L'utilisateur/opérateur et non le fabricant sera responsable de tout dommage ou blessure de quelque nature que ce soit résultant de cela.
Veuillez noter que notre équipement n'a pas été conçu pour une utilisation dans des applications commerciales, professionnelles ou industrielles. Notre garantie sera annulée si la machine est utilisée dans des entreprises commerciales, professionnelles ou industrielles ou à des fins équivalentes.

Données techniques

Tension nominale : 230 V ~ 50 Hz
Puissance nominale : 400 W S2 30 min
Vitesse à vide n₀ : 2950 min^-1
Diamètre de la meule : 200 mm
Épaisseur de la meule : 25 mm
Diamètre d'alésage de la meule : 32 mm
Vitesse périphérique max. : 30,89 m/s
Poids : 12,2 kg

Facteur de charge :
Un facteur de charge S2 30 min (service intermittent périodique) signifie que vous pouvez faire fonctionner le moteur en continu à sa puissance nominale (400 W) pendant une durée maximale stipulée sur l'étiquette des spécifications (période de 30 minutes de MARCHE). Si vous ne respectez pas cette limite de temps, le moteur surchauffera. Pendant la période d'ARRÊT, le moteur refroidira à nouveau jusqu'à sa température de démarrage.

Son et vibrations
Les valeurs de son et de vibration ont été mesurées conformément à la norme EN 61029.
Niveau de pression acoustique L_pA........................ 79 dB(A)
Incertitude K_pA.............................................3 dB
Niveau de puissance acoustique L_WA.......................... 92 dB(A)
Incertitude K_WA.............................................3 dB

Portez des protections auditives.
L'impact du bruit peut causer des dommages auditifs.
Valeurs totales de vibration (somme vectorielle de trois directions) déterminées conformément à la norme EN 61029.
Valeur d'émission de vibration a_h ≤ 2,5 m/s² Incertitude K = 1,5 m/s²
La valeur de vibration spécifiée a été établie conformément à une méthode d'essai normalisée. Elle peut varier en fonction de l'utilisation de l'équipement électrique et peut dépasser la valeur spécifiée dans des circonstances exceptionnelles.
La valeur de vibration spécifiée peut être utilisée pour comparer l'équipement avec d'autres outils électriques.
La valeur de vibration spécifiée peut être utilisée pour une évaluation initiale d'un effet nocif.

Maintenez les émissions sonores et les vibrations à un minimum.

• N'utilisez que des appareils en parfait état de fonctionnement.
• Entretenez et nettoyez l'appareil régulièrement.
• Adaptez votre style de travail à l'appareil.
• Ne surchargez pas l'appareil.
• Faites entretenir l'appareil chaque fois que nécessaire.
• Éteignez l'appareil lorsqu'il n'est pas utilisé.
• Portez des gants de protection.

Risques résiduels
Même si vous utilisez cet outil électrique conformément aux instructions, certains risques résiduels ne peuvent être exclus. Les dangers suivants peuvent survenir en lien avec la construction et la conception de l'équipement :

1. Lésions pulmonaires si aucun masque anti-poussière de protection adapté n'est utilisé.
2. Dommages auditifs si aucune protection auditive adaptée n'est utilisée.
3. Dommages pour la santé causés par les vibrations main-bras si l'équipement est utilisé pendant une période prolongée ou n'est pas correctement guidé et entretenu.

Avant de démarrer l'équipement

Avant de brancher l'équipement au secteur, assurez-vous que les données figurant sur la plaque signalétique sont identiques aux données du secteur.

Débranchez toujours la prise de courant avant de procéder à des réglages sur l'équipement.
Débranchez la prise de courant avant d'effectuer tout travail d'entretien ou d'assemblage sur l'équipement.

• La machine doit être installée de manière à être stable, c'est-à-dire qu'elle doit être solidement vissée à un établi ou similaire.
• Tous les capots et dispositifs de sécurité doivent être correctement montés avant la mise en marche de la machine.
• La meule doit pouvoir tourner librement.
• Vérifiez que la tension indiquée sur la plaque signalétique est la même que votre tension d'alimentation avant de brancher la machine à l'alimentation électrique.

Assemblage du pare-étincelles / de la fenêtre de sécurité

• Montez le pare-étincelles (3) sur la meuleuse double à l'aide de la vis de réglage (10) (Fig. 3).

• Montez la fenêtre de sécurité (2) sur le pare-étincelles (3) à l'aide de la vis de réglage (11) (Fig. 4).


Réglage du pare-étincelles

(Fig. 5 / Élément 3)

• Réglez le pare-étincelles (3) à l'aide de la vis de réglage (10) de manière à ce que la distance entre la meule à sec (5) et le pare-étincelles (3) soit aussi faible que possible et ne dépasse en aucun cas 2 mm.
• Réglez périodiquement le pare-étincelles (3) pour compenser l'usure de la meule.

Assemblage des supports de pièce

(Fig. 6)
Vissez les supports de pièce (7) sur la meuleuse double à l'aide de la vis en étoile (6) et des vis d'assemblage (12).

Réglage des supports de pièce

(Fig. 7 / Élément 7)

• Réglez les supports de pièce (7) à l'aide des vis de fixation (6) de manière à ce que la distance entre la meule à sec (5) et le support de pièce (7) soit aussi faible que possible et ne dépasse en aucun cas 2 mm.
• Réglez périodiquement les supports de pièce (7) pour compenser l'usure de la meule à sec.

Changement de la meule

(Figs. 8-9)
Retirez les 3 vis (A) qui maintiennent la section latérale du capot de sécurité (B) et retirez le capot de sécurité. Desserrez l'écrou (D)
(
La meule gauche est fixée avec un filetage à gauche et la meule droite avec un filetage à droite), en tenant l'écrou du support de meule du côté opposé. Retirez la bride (C) et remplacez la meule (5). La meule est montée à l'aide d'un chiffon. Montez la bride (C) sur l'arbre et vissez l'écrou (D) à la main. Pour serrer l'écrou (D), tenez la meule (5) avec un chiffon et serrez l'écrou (D). Le capot de protection (4) doit ensuite être remis en place à l'aide des 3 vis (A).

Fonctionnement

Interrupteur MARCHE/ARRÊT (1)

Pour allumer l'équipement, placez l'interrupteur Marche/Arrêt (1) en position 1.
Déplacez l'interrupteur MARCHE/ARRÊT (1) en position 0 pour éteindre l'équipement.
Après avoir allumé l'équipement, attendez que celui-ci atteigne sa vitesse de rotation maximale avant de commencer les travaux de ponçage/meulage.

Meulage

• Nous vous recommandons d'utiliser la meule à grain fin pour les travaux de ponçage/meulage fins et la meule à gros grain pour les travaux de ponçage/meulage grossiers.
• Placez la pièce sur le support de pièce (7) et guidez lentement la pièce vers la meule (5) à l'angle désiré jusqu'au point où la pièce et la meule entrent en contact.
• Déplacez légèrement la pièce d'avant en arrière pour obtenir un résultat de meulage optimal. De cette façon, la meule (5) s'usera uniformément.
  Laissez la pièce refroidir de temps en temps.

Si la meule se bloque pendant le fonctionnement, retirez la pièce et attendez que l'outil atteigne à nouveau sa vitesse maximale.

Remplacement du câble d'alimentation

Si le câble d'alimentation de cet équipement est endommagé, il doit être remplacé par le fabricant ou son service après-vente ou un personnel de formation similaire afin d'éviter tout danger.

Nettoyage, entretien et commande de pièces de rechange

Débranchez toujours la fiche d'alimentation principale avant de commencer tout travail de nettoyage.

Nettoyage

• Gardez tous les dispositifs de sécurité, les orifices d'aération et le carter du moteur autant que possible exempts de saleté et de poussière. Essuyez l'équipement avec un chiffon propre ou soufflez-le avec de l'air comprimé à basse pression.
• Nous vous recommandons de nettoyer l'appareil immédiatement après chaque utilisation.
• Nettoyez régulièrement l'équipement avec un chiffon humide et un peu de savon doux. N'utilisez pas de produits de nettoyage ou de solvants ; ceux-ci pourraient attaquer les pièces en plastique de l'équipement. Assurez-vous qu'aucune eau ne puisse s'infiltrer dans l'appareil. L'entrée d'eau dans un outil électrique augmente le risque de choc électrique.

Entretien

Il n'y a pas de pièces à l'intérieur de l'équipement qui nécessitent un entretien supplémentaire.

Commande de pièces de rechange

Veuillez indiquer les données suivantes lors de la commande de pièces de rechange :

• Type de machine
• Numéro d'article de la machine
• Numéro d'identification de la machine
• Numéro de pièce de rechange de la pièce requise Pour nos derniers prix et informations, veuillez consulter www.isc-gmbh.info

Stockage

Rangez l'équipement et les accessoires dans un endroit sombre et sec, à une température supérieure au point de congélation. La température de stockage idéale se situe entre 5 et 30 °C. Rangez l'outil électrique dans son emballage d'origine.

Informations de service

Nous avons des partenaires de service compétents dans tous les pays mentionnés sur le certificat de garantie, dont les coordonnées figurent également sur le certificat de garantie. Ces partenaires vous aideront pour toutes les demandes de service telles que les réparations, les commandes de pièces de rechange et d'usure ou l'achat de consommables.
Veuillez noter que les pièces suivantes de ce produit sont soumises à une usure normale ou naturelle et que les pièces suivantes sont donc également nécessaires pour être utilisées comme consommables.

* Non nécessairement inclus dans l'étendue de la livraison !

En cas de défauts ou de pannes, veuillez signaler le problème sur internet à l'adresse www.isc-gmbh.info. Veuillez vous assurer de fournir une description précise du problème et de répondre aux questions suivantes dans tous les cas :

• L'équipement a-t-il fonctionné ou était-il défectueux dès le début ?
• Avez-vous remarqué quelque chose (symptôme ou défaut) avant la panne ?
• Quel dysfonctionnement l'équipement présente-t-il selon vous (symptôme principal) ?
  Décrivez ce dysfonctionnement.

Consignes de sécurité

Lisez le mode d'emploi pour réduire le risque de blessure


Portez des protections auditives. L'impact du bruit peut provoquer des dommages auditifs.


Portez un masque respiratoire. De la poussière nocive pour la santé peut être générée lors du travail sur le bois et d'autres matériaux. N'utilisez jamais l'appareil pour travailler sur des matériaux contenant de l'amiante !


Portez des lunettes de sécurité. Les étincelles générées pendant le travail, ou les éclats, copeaux et poussières émis par l'appareil peuvent entraîner une perte de vision.

Lors de l'utilisation de l'équipement, quelques précautions de sécurité doivent être observées afin d'éviter les blessures et les dommages. Veuillez lire attentivement le mode d'emploi complet et les consignes de sécurité. Conservez ce manuel dans un endroit sûr, afin que les informations soient disponibles à tout moment. Si vous cédez l'équipement à une autre personne, remettez-lui également ce mode d'emploi et les consignes de sécurité. Nous déclinons toute responsabilité pour les dommages ou accidents résultant du non-respect de ces instructions et des consignes de sécurité.
Les informations de sécurité correspondantes se trouvent dans le livret ci-joint.

Lisez toutes les consignes et instructions de sécurité. Toute erreur commise en suivant les consignes et instructions de sécurité peut entraîner un choc électrique, un incendie et/ou des blessures graves.
Conservez toutes les consignes et instructions de sécurité dans un endroit sûr pour une utilisation future.
