Manuel EINHELL TH-DY 500 E

Précautions de sécurité

Lisez le mode d'emploi pour réduire les risques de blessures

Portez des protège-oreilles. L'impact du bruit peut causer des lésions auditives.

Portez un masque respiratoire. Des poussières nocives pour la santé peuvent être générées lors du travail du bois et d'autres matériaux. N'utilisez jamais l'appareil pour travailler sur des matériaux contenant de l'amiante !

Portez des lunettes de sécurité. Les étincelles générées pendant le travail ou les éclats, copeaux et poussières émis par l'appareil peuvent entraîner une perte de la vue.

"
Classe de protection II

Lors de l'utilisation de l'équipement, quelques précautions de sécurité doivent être observées afin d'éviter les blessures et les dommages. Veuillez lire attentivement l'intégralité du mode d'emploi et des consignes de sécurité. Conservez ce manuel dans un endroit sûr, afin que les informations soient disponibles à tout moment. Si vous donnez l'équipement à une autre personne, remettez également ce mode d'emploi et ces consignes de sécurité. Nous déclinons toute responsabilité pour les dommages ou accidents résultant d'un manquement à ces instructions et aux consignes de sécurité.

Consignes de sécurité

Les informations de sécurité correspondantes se trouvent dans le livret joint.

Lisez toutes les consignes et instructions de sécurité. Toute erreur commise en suivant les consignes et instructions de sécurité peut entraîner un choc électrique, un incendie et/ou des blessures graves.
Conservez toutes les consignes et instructions de sécurité dans un endroit sûr pour une utilisation future.

Disposition et éléments fournis

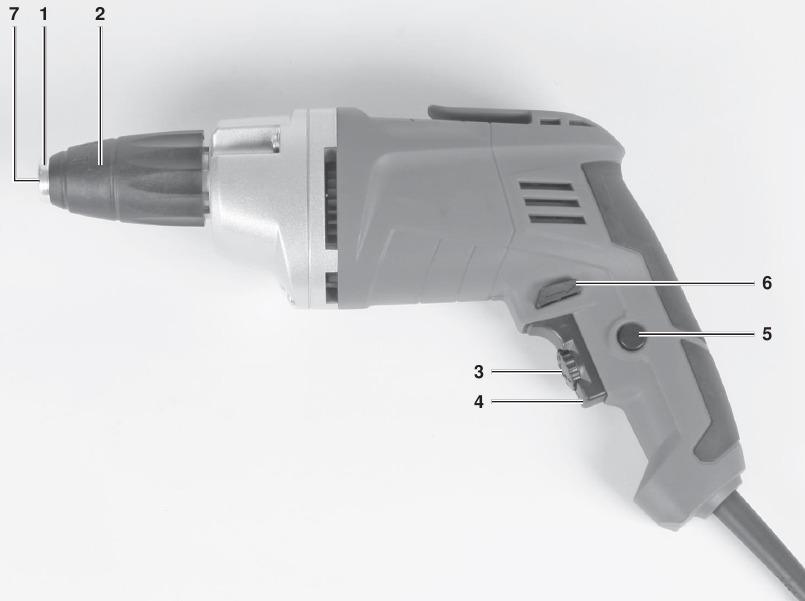

Disposition

(Fig. 1)

1. Butée de profondeur de vissage
2. Bague de réglage de la profondeur
3. Régulateur de vitesse
4. Interrupteur de fonctionnement
5. Bouton de verrouillage
6. Inverseur
7. Mandrin

Éléments fournis

Veuillez vérifier que l'article est complet comme spécifié dans l'étendue de la livraison. S'il manque des pièces, veuillez contacter notre centre de service ou le point de vente où vous avez effectué votre achat au plus tard dans les 5 jours ouvrables suivant l'achat du produit et sur présentation d'une facture d'achat valide. Reportez-vous également au tableau de garantie dans les informations de service à la fin du mode d'emploi.

• Ouvrez l'emballage et retirez l'équipement avec précaution.
• Retirez le matériel d'emballage et tout support d'emballage et/ou de transport (si disponible).
• Vérifiez que tous les éléments sont fournis.
• Inspectez l'équipement et les accessoires pour détecter d'éventuels dommages de transport.
• Si possible, veuillez conserver l'emballage jusqu'à la fin de la période de garantie.

L'équipement et les matériaux d'emballage ne sont pas des jouets. Ne laissez pas les enfants jouer avec des sacs en plastique, des films ou de petites pièces. Il y a un danger d'ingestion ou d'étouffement !

• Visseuse pour plaques de plâtre
• Mode d'emploi original
• Consignes de sécurité

Utilisation conforme

La visseuse est conçue pour le vissage de plaques de plâtre et de panneaux de particules dans le secteur de la construction à sec.

L'équipement ne doit être utilisé que pour l'usage prescrit. Toute autre utilisation est considérée comme un cas de mauvaise utilisation. L'utilisateur / l'opérateur et non le fabricant sera responsable de tout dommage ou blessure de quelque nature que ce soit causé en conséquence.

Veuillez noter que notre équipement n'a pas été conçu pour une utilisation dans des applications commerciales, professionnelles ou industrielles. Notre garantie sera annulée si la machine est utilisée dans des entreprises commerciales, professionnelles ou industrielles ou à des fins équivalentes.

Caractéristiques techniques

Tension secteur : 230 V~ 50 Hz
Puissance absorbée : 500 W
Vitesse à vide : 0 – 2200 tr/min
Porte-outil : hexagonal de 35 mm
Classe de protection : II /
Dim. vis max. : 5 x 50 mm
Poids : 1,9 kg

Bruit et vibrations
Les valeurs de bruit et de vibration ont été mesurées conformément à la norme EN 62841.

Niveau de pression acoustique L_pA : 82 dB(A)
Incertitude K_pA : 3 dB
Niveau de puissance acoustique L_WA : 93 dB(A)
Incertitude K_WA : 3 dB

Portez des protège-oreilles.
L'impact du bruit peut causer des lésions auditives.

Valeurs de vibration totales (somme vectorielle des trois directions) déterminées conformément à la norme EN 62841.

Vissage sans percussion
Valeur d'émission vibratoire ah ≤ 2,5 m/s²
Incertitude K = 1,5 m/s²

La valeur de vibration spécifiée a été établie conformément à une méthode d'essai normalisée. Elle peut varier en fonction de l'utilisation de l'équipement électrique et peut dépasser la valeur spécifiée dans des circonstances exceptionnelles.

La valeur de vibration spécifiée peut être utilisée pour comparer l'équipement avec d'autres outils électriques.

La valeur de vibration spécifiée peut être utilisée pour une évaluation initiale d'un effet nocif.

Réduisez au minimum les émissions sonores et les vibrations.

• N'utilisez que des appareils en parfait état de fonctionnement.
• Entretenez et nettoyez l'appareil régulièrement.
• Adaptez votre style de travail à l'appareil.
• Ne surchargez pas l'appareil.
• Faites entretenir l'appareil chaque fois que nécessaire.
• Éteignez l'appareil lorsqu'il n'est pas utilisé.
• Portez des gants de protection.

Risques résiduels
Même si vous utilisez cet outil électrique conformément aux instructions, certains risques résiduels ne peuvent être exclus. Les dangers suivants peuvent survenir en lien avec la construction et la disposition de l'équipement :

1. Lésions pulmonaires si aucun masque anti-poussière de protection approprié n'est utilisé.
2. Lésions auditives si aucune protection auditive appropriée n'est utilisée.
3. Atteinte à la santé due aux vibrations main-bras si l'équipement est utilisé pendant une période prolongée ou n'est pas correctement guidé et entretenu.

Avant de démarrer l'équipement

Avant de brancher l'équipement au secteur, assurez-vous que les données de la plaque signalétique sont identiques aux données du secteur.

Débranchez toujours la fiche d'alimentation avant de procéder à des réglages sur l'équipement.

• Utilisez toujours uniquement des embouts de visseuse adaptés à l'usage et en parfait état.
• Avant de commencer à visser dans les murs et la maçonnerie, vérifiez la présence de câbles électriques, de conduites de gaz et d'eau cachés.
• La visseuse est équipée d'un embrayage à griffes. La broche ne commence à tourner que lorsque la vis est enfoncée dans la pièce à travailler.

Réglage de la profondeur de vissage

(Figure 2)

À l'aide de la bague de réglage de la profondeur (2) avec des réglages crantés, vous pouvez présélectionner la profondeur à laquelle la vis est vissée dans la pièce à travailler.
Direction PLUS : plus grande profondeur de vissage
Direction MOINS : plus petite profondeur de vissage

La meilleure façon de déterminer le réglage requis est d'effectuer un essai de vissage.
Appuyez fermement la pointe de la vis contre le matériau en question jusqu'à ce que la butée de profondeur de vissage (1) vienne en butée contre la pièce à travailler et que l'embrayage se désengage.

L'échelle (a) peut servir de guide approximatif si la bague de réglage de la profondeur (2) se déplace ou si plusieurs profondeurs de vissage sont nécessaires en alternance.

Changement de l'insert d'outil

Pour changer l'insert d'outil, faites pivoter la butée de profondeur de vissage (1) avec la bague de réglage de la profondeur (2) jusqu'à la profondeur de vissage maximale et retirez l'insert d'outil par l'avant (utilisez des pinces si nécessaire).

Travaux de vissage

Il est conseillé d'utiliser des vis auto-centrantes (par exemple Torx, tête cruciforme) car elles vous permettront de travailler en toute sécurité et fiabilité. Assurez-vous toujours que l'insert d'outil utilisé a la même taille et la même forme que

Fonctionnement

Interrupteur MARCHE/ARRÊT

(Élément 4)

Pour allumer :
Appuyez sur l'interrupteur MARCHE/ARRÊT (4)

Fonctionnement continu :
Fixez l'interrupteur MARCHE/ARRÊT (5) avec le bouton de verrouillage (4).

Pour éteindre :
Appuyez brièvement sur l'interrupteur MARCHE/ARRÊT (4).

Réglage de la vitesse

(Élément 4)

• Vous pouvez varier la vitesse en continu pendant l'utilisation de l'outil.
• Sélectionnez la vitesse en appliquant une pression plus ou moins forte sur l'interrupteur MARCHE/ARRÊT (4).
• Sélectionnez la vitesse correcte : La vitesse la plus appropriée dépend de la pièce à travailler, du type d'utilisation et du foret utilisé.
• Faible pression sur l'interrupteur MARCHE/ARRÊT (4) : Vitesse inférieure (convient pour : petites vis et matériaux tendres)
• Pression plus forte sur l'interrupteur MARCHE/ARRÊT (4) : Vitesse supérieure (convient pour : vis grandes/longues et matériaux durs)

Présélection de la vitesse

(Élément 3)

• La bague de réglage de la vitesse (3) vous permet de définir la vitesse maximale. L'interrupteur MARCHE/ARRÊT (4) ne peut être enfoncé que jusqu'au réglage de vitesse maximale défini.
• Réglez la vitesse à l'aide de la bague de réglage (3) sur l'interrupteur MARCHE/ARRÊT (4).

Inverseur de sens de rotation (horaire/anti-horaire)

(élément 6)

• Ne changez la position de l'interrupteur que lorsque la perceuse est à l'arrêt !
• À l'aide du commutateur coulissant situé au-dessus de l'interrupteur MARCHE/ARRÊT, vous pouvez sélectionner le sens de rotation de la visseuse.

Remplacement du câble d'alimentation

Si le câble d'alimentation de cet équipement est endommagé, il doit être remplacé par le fabricant ou son service après-vente ou un personnel qualifié similaire afin d'éviter tout danger.

Nettoyage, entretien et commande de pièces de rechange

Débranchez toujours la fiche d'alimentation du secteur avant de commencer tout travail de nettoyage.

Nettoyage

• Gardez tous les dispositifs de sécurité, les bouches d'aération et le carter du moteur aussi exempts que possible de saleté et de poussière. Essuyez l'équipement avec un chiffon propre ou soufflez-le avec de l'air comprimé à basse pression.
• Nous vous recommandons de nettoyer l'appareil immédiatement après chaque utilisation.
• Nettoyez l'équipement régulièrement avec un chiffon humide et un peu de savon doux. N'utilisez pas de produits de nettoyage ou de solvants ; ceux-ci pourraient attaquer les pièces en plastique de l'équipement. Assurez-vous qu'aucune eau ne puisse s'infiltrer dans l'appareil. L'infiltration d'eau dans un outil électrique augmente le risque de choc électrique.

Balais de charbon

En cas d'étincelles excessives, faites vérifier les balais de charbon uniquement par un électricien qualifié.

Les balais de charbon ne doivent être remplacés que par un électricien qualifié.

Entretien

Il n'y a pas de pièces à l'intérieur de l'équipement qui nécessitent un entretien supplémentaire.

Commande de pièces de rechange et d'accessoires

Veuillez fournir les informations suivantes lors de la commande de pièces de rechange :

• Type d'appareil
• Numéro d'article de l'appareil
• Numéro d'identification de l'appareil

Stockage

Stockez l'équipement et les accessoires dans un endroit sombre et sec, à une température supérieure au point de congélation. La température de stockage idéale est comprise entre 5 et 30°C. Rangez l'outil électrique dans son emballage d'origine.

Informations de service

Nous avons des partenaires de service compétents dans tous les pays mentionnés sur le certificat de garantie dont les coordonnées figurent également sur ce dernier. Ces partenaires vous aideront pour toutes vos demandes de service telles que les réparations, les commandes de pièces de rechange et d'usure ou l'achat de consommables.

Veuillez noter que les pièces suivantes de ce produit sont sujettes à une usure normale ou naturelle et que les pièces suivantes sont donc également nécessaires à l'utilisation en tant que consommables.

* Non nécessairement inclus dans l'étendue de la livraison !
