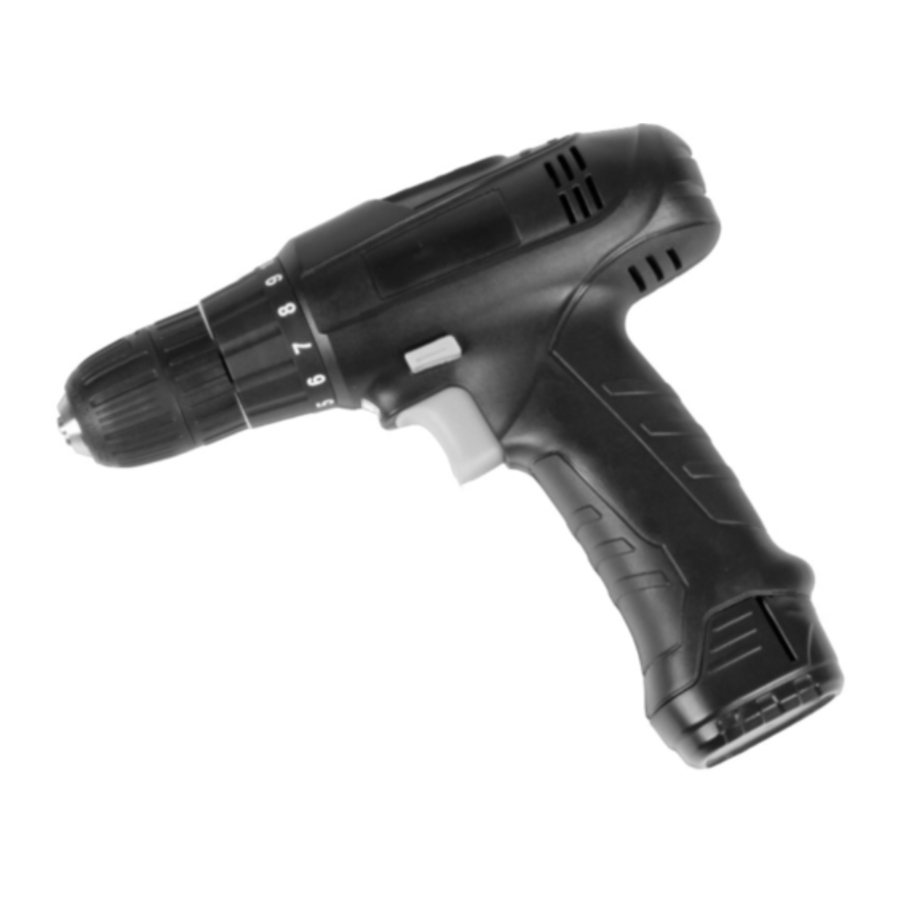

Manuel EINHELL TH-CD 12 Li

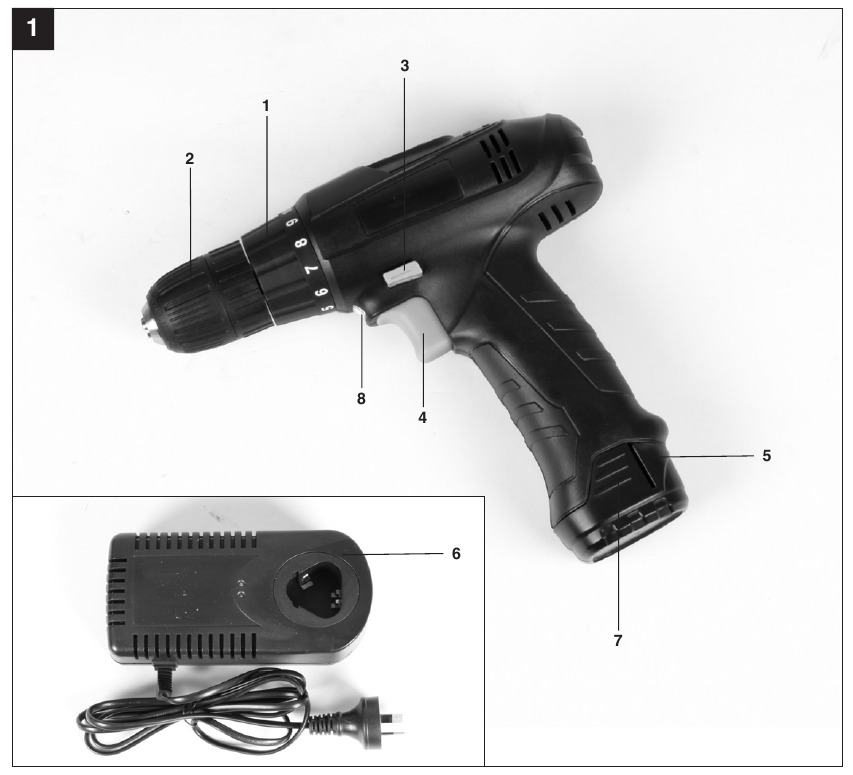

Disposition

1. Sélecteur de couple
2. Mandrin de perceuse à changement rapide
3. Inverseur
4. Interrupteur MARCHE/ARRÊT
5. Bloc-batterie
6. Chargeur de batterie
7. Bouton de verrouillage
8. Lampe LED

Articles fournis

• Ouvrez l'emballage et sortez l'équipement avec précaution.
• Retirez le matériau d'emballage et toutes les protections d'emballage et/ou de transport (le cas échéant).
• Vérifiez que tous les articles sont fournis.
• Inspectez l'équipement et les accessoires pour détecter d'éventuels dommages de transport.
• Si possible, veuillez conserver l'emballage jusqu'à la fin de la période de garantie.

L'équipement et les matériaux d'emballage ne sont pas des jouets. Ne laissez pas les enfants jouer avec des sacs en plastique, des films ou de petites pièces. Il y a un risque d'ingestion ou d'étouffement !

• Perceuse/visseuse sans fil
• Bloc-batterie
• Chargeur de batterie
• Instructions d'utilisation originales
• Consignes de sécurité

Utilisation conforme

La perceuse/visseuse sans fil est conçue pour serrer et desserrer les vis, ainsi que pour percer le bois, le métal et le plastique.
La machine doit être utilisée uniquement aux fins prescrites. Toute autre utilisation est considérée comme une utilisation abusive. L'utilisateur/l'opérateur et non le fabricant sera responsable de tout dommage ou blessure de quelque nature que ce soit causé par une telle utilisation.
Veuillez noter que notre équipement n'a pas été conçu pour des applications commerciales, professionnelles ou industrielles. Notre garantie sera annulée si la machine est utilisée dans des entreprises commerciales, professionnelles ou industrielles ou à des fins équivalentes.

Données techniques

Bruit et vibrations

Les valeurs de bruit et de vibration ont été mesurées conformément à la norme EN 60745.

Portez des protecteurs auditifs.
L'impact du bruit peut causer des dommages auditifs.
Valeurs totales de vibration (somme vectorielle de trois directions) déterminées conformément à la norme EN 60745.

Perçage dans le béton
Valeur d'émission vibratoire a_h ≤ 2,5 m/s²
Incertitude K = 1,5 m/s²

Vissage sans action de percussion
Valeur d'émission vibratoire a_h ≤ 2,5 m/s²
Incertitude K = 1,5 m/s²

Informations supplémentaires pour les outils électriques

La valeur de vibration spécifiée a été établie conformément à une méthode d'essai normalisée. Elle peut varier en fonction de l'utilisation de l'équipement électrique et peut dépasser la valeur spécifiée dans des circonstances exceptionnelles.
La valeur de vibration spécifiée peut être utilisée pour comparer l'équipement avec d'autres outils électriques.
La valeur de vibration spécifiée peut être utilisée pour une première évaluation d'un effet nocif.

Réduisez les émissions sonores et les vibrations au minimum.

• Utilisez uniquement des appareils en parfait état de fonctionnement.
• Entretenez et nettoyez régulièrement l'appareil.
• Adaptez votre style de travail à l'appareil.
• Ne surchargez pas l'appareil.
• Faites entretenir l'appareil si nécessaire.
• Éteignez l'appareil lorsqu'il n'est pas utilisé.
• Portez des gants de protection.

Risques résiduels
Même si vous utilisez cet outil électrique conformément aux instructions, certains risques résiduels ne peuvent être exclus. Les dangers suivants peuvent survenir en lien avec la construction et la disposition de l'équipement :

1. Lésions pulmonaires si aucun masque anti-poussière de protection approprié n'est utilisé.
2. Dommages auditifs si aucune protection auditive appropriée n'est utilisée.
3. Dommages à la santé causés par les vibrations main-bras si l'équipement est utilisé pendant une période prolongée ou n'est pas correctement guidé et entretenu.

Avant de démarrer l'équipement

Assurez-vous de lire les informations suivantes avant d'utiliser votre visseuse sans fil pour la première fois :

1. Chargez le bloc-batterie uniquement avec le chargeur fourni.
2. N'utilisez toujours que des forets et des embouts de tournevis tranchants, adaptés à l'usage et en parfait état.
3. Vérifiez toujours la présence de câbles électriques, de conduites de gaz et d'eau dissimulés lors du perçage et du vissage dans les murs.

Fonctionnement

Charge de la batterie Li (Fig. 2-3)
La batterie est protégée contre la décharge profonde. Un circuit de protection intégré éteint automatiquement l'appareil lorsque la batterie est vide. Dans ce cas, le mandrin porte-embout cessera de tourner.

N'appuyez plus sur l'interrupteur MARCHE/ARRÊT si le circuit de protection s'est activé. Cela pourrait endommager la batterie.

1. Retirez la batterie (5) de la poignée en appuyant sur les boutons de verrouillage (7) situés sur les côtés gauche et droit.
2. Vérifiez que la tension de votre secteur est la même que celle indiquée sur la plaque signalétique du chargeur de batterie. Insérez la fiche d'alimentation du chargeur (6) dans la prise de courant. Le voyant LED vert commencera alors à clignoter.
3. Insérez la batterie (5) dans le chargeur de batterie (6).
4. À la section 11 „Charger indicator“ (Indicateur du chargeur), vous trouverez un tableau expliquant l'indicateur LED sur le chargeur.

Si la batterie ne se charge pas, vérifiez les points suivants :

• s'il y a une tension à la prise de courant
• et vérifiez le bon contact avec les bornes de charge du chargeur de batterie.

Si la batterie ne se charge toujours pas, envoyez

• le chargeur de batterie
• et la batterie

à notre service après-vente.
Pour garantir une longue durée de vie à la batterie, veillez à la recharger rapidement. Vous devez recharger la batterie dès que vous constatez une baisse de puissance de l'appareil sans fil. Ne déchargez jamais complètement la batterie. Cela provoquerait un défaut.

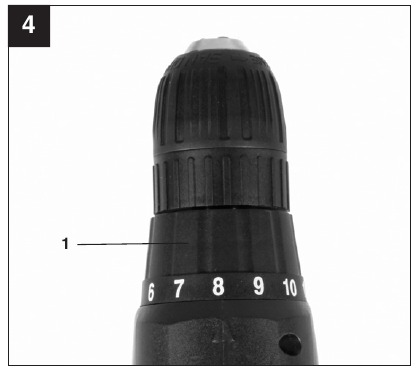

Réglage du couple (Fig. 4 / Élément 1)
La visseuse sans fil est équipée d'un sélecteur de couple mécanique.
Le couple pour une taille de vis spécifique est sélectionné à l'aide de la bague de réglage (1). Le couple correct dépend de plusieurs facteurs :

• du type et de la dureté du matériau en question
• du type et de la longueur des vis utilisées
• des exigences à respecter par le joint vissé.

L'embrayage se désengage avec un bruit de raclement pour indiquer que le couple réglé est atteint. Important ! L'outil doit être à l'arrêt lorsque vous réglez le couple avec la bague de réglage.

Perçage (Fig. 4 / Élément 1)
Pour le perçage, déplacez la bague de réglage jusqu'à la dernière position „Drill“ (Perçage). Dans ce réglage, l'embrayage à glissement est inactif. Le couple maximal est disponible en mode perçage.

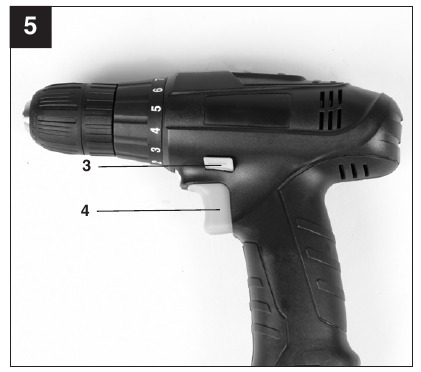

Inverseur de sens de rotation (Fig. 5 / Élément 3)
Avec le curseur situé au-dessus de l'interrupteur Marche/Arrêt, vous pouvez sélectionner le sens de rotation de la perceuse/visseuse sans fil et la protéger contre toute mise en marche accidentelle. Vous pouvez choisir entre la rotation horaire et antihoraire. Pour éviter d'endommager les engrenages, il est conseillé de ne changer le sens de rotation que lorsque l'outil est à l'arrêt. L'interrupteur Marche/Arrêt est bloqué lorsque le curseur est en position centrale.

Interrupteur Marche/Arrêt (Fig. 5 / Élément 4)
Un contrôle de vitesse infiniment variable est possible avec l'interrupteur Marche/Arrêt. Plus vous appuyez sur l'interrupteur, plus la vitesse de la perceuse/visseuse sans fil est élevée.

Changement d'outil (Fig. 6)

Mettez l'inverseur (3) en position centrale chaque fois que vous effectuez des travaux (par exemple, changement d'outil, travaux d'entretien, etc.) sur la visseuse sans fil.

• Ouvrez le mandrin (2). L'ouverture du mandrin (a) doit être suffisamment grande pour maintenir l'outil (foret ou embout de tournevis).
• Sélectionnez l'outil approprié. Insérez l'outil aussi loin que possible dans l'ouverture du mandrin (a).
• Serrez le mandrin (2) puis vérifiez que l'outil est bien fixé.

Vissage
Nous recommandons d'utiliser des vis auto-centrantes (par exemple, les vis Torx, les vis à tête fraisée) conçues pour un travail fiable. Assurez-vous d'utiliser un embout qui correspond à la vis en forme et en taille. Réglez le couple, comme décrit ailleurs dans ce mode d'emploi, en fonction de la taille de la vis.

Lampe LED (Fig. 1/Élément 8)
La lampe LED (8) peut être utilisée pour éclairer la zone où vous souhaitez percer ou visser. La lampe LED (8) s'allumera automatiquement dès que vous appuyez sur l'interrupteur MARCHE/ARRÊT (4).

Nettoyage, entretien et commande de pièces de rechange

Débranchez toujours la fiche d'alimentation avant de commencer tout travail de nettoyage.

Nettoyage

• Gardez tous les dispositifs de sécurité, les orifices d'aération et le carter du moteur aussi exempts de saleté et de poussière que possible. Essuyez l'équipement avec un chiffon propre ou soufflez-le avec de l'air comprimé à basse pression.
• Nous vous recommandons de nettoyer l'appareil immédiatement après chaque utilisation.
• Nettoyez régulièrement l'appareil avec un chiffon humide et un peu de savon doux. N'utilisez pas de produits de nettoyage ni de solvants ; ceux-ci pourraient attaquer les pièces en plastique de l'appareil. Assurez-vous qu'aucune eau ne puisse s'infiltrer dans l'appareil.

Entretien
Il n'y a pas de pièces à l'intérieur de l'équipement qui nécessitent un entretien supplémentaire.

Commande de pièces de rechange
Veuillez indiquer les données suivantes lors de la commande de pièces de rechange :

• Type de machine
• Numéro d'article de la machine
• Numéro d'identification de la machine
• Numéro de pièce de rechange de la pièce requise

Pour nos derniers prix et informations, veuillez consulter www.einhell.com.au

Stockage

Rangez l'équipement et les accessoires hors de portée des enfants, dans un endroit sombre et sec, à une température supérieure à 0°C. La température de stockage idéale se situe entre 5 et 30°C. Rangez l'outil électrique dans son emballage d'origine.

Voyant de charge

Consignes de sécurité

Lisez le mode d'emploi pour réduire le risque de blessures

Portez un casque anti-bruit.
L'impact du bruit peut entraîner des dommages auditifs.

Portez un masque respiratoire.
De la poussière nocive pour la santé peut être générée lors du travail du bois et d'autres matériaux. N'utilisez jamais l'appareil pour travailler sur des matériaux contenant de l'amiante !

Portez des lunettes de protection.
Les étincelles générées pendant le travail ou les éclats, copeaux et poussière émis par l'appareil peuvent entraîner une perte de la vue.

Lors de l'utilisation d'équipements, quelques précautions de sécurité doivent être observées pour éviter les blessures et les dommages. Veuillez lire attentivement le manuel d'utilisation complet. Conservez ce manuel dans un endroit sûr, afin que les informations soient disponibles à tout moment. Si vous donnez l'équipement à une autre personne, donnez-lui également ce mode d'emploi.
Nous déclinons toute responsabilité pour les dommages ou accidents résultant du non-respect de ces instructions et des consignes de sécurité.

Veuillez vous référer au livret inclus dans la livraison pour les consignes de sécurité.

Lisez toutes les réglementations et instructions de sécurité. Toute erreur commise en suivant les réglementations et instructions de sécurité peut entraîner un choc électrique, un incendie et/ou des blessures graves.
Conservez toutes les réglementations et instructions de sécurité dans un endroit sûr pour une utilisation future.
