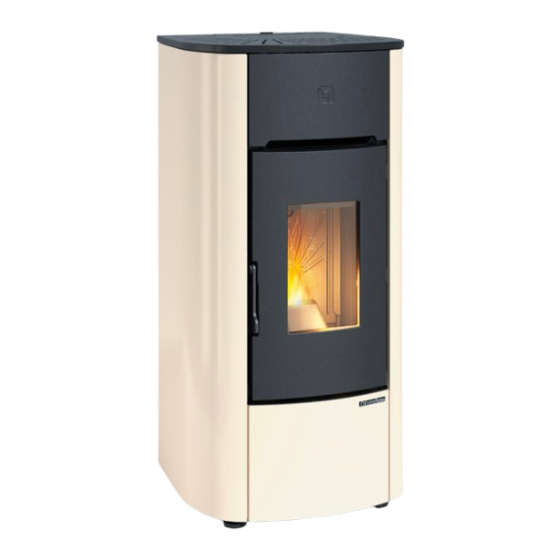

Extraflame MARIELLA Manuel Utilisateur
Manuels Connexes pour Extraflame MARIELLA
Sommaire des Matières pour Extraflame MARIELLA
- Page 1 MANUEL UTILISATEUR PoêLES à PELLET MARIELLA - MARIELLA PLUS MADE ITALY design & production 004321363 - Rev 000...
-
Page 2: Appliquer Étiquette Données Techniques
Appliquer étiquette données techniques FRANCAIS... -
Page 3: Table Des Matières
Ventilation et aération des pièces d'installation ............................8 condUit de FUMee ..........................................8 détaiLs MarieLLa ......................................10 détaiLs MarieLLa PLus ....................................11 réarMeMent therMostat à buLbe (MarieLLa) ........................... 12 FusibLe ..........................................12 canaLisation air chaud (MarieLLa PLus) ............................12 air coMburant ........................................ 12 PositionneMent du PoêLe .................................. -
Page 4: Mises En Garde
Nous vous remercions d'avoir choisi notre produit. Notre appareil est une solution de chauffage optimale née de la technologie la plus avancée avec une qualité de fabrication de très haut niveau et un design toujours actuel, pour vous faire profiter – en toute sécurité – de la merveilleuse sensation que procure la chaleur de la flamme. - Page 5 DES CAPACITÉS PHYSIQUES, SENSORIELLES ET MENTALES RÉDUITES, OU DES PERSONNES INEXPÉRIMENTÉES EST INTERDITE À MOINS QU'UNE PERSONNE RESPONSABLE DE LEUR SÉCURITÉ NE LES SURVEILLE ET LES INSTRUISE. Š LES ENFANTS DOIVENT ÊTRE CONTRôLÉS POUR S'ASSURER QU'ILS NE jOUENT PAS AVEC L'APPAREIL. Š...
-
Page 6: Entretien Ordinaire
GÉNÉRATEUR. SI CELA SE VÉRIFIE, CONTACTER LE SERVICE D’ASSISTANCE TECHNIQUE ET SURTOUT NE PAS DÉSACTIVER LES SYSTÈMES DE SÉCURITÉ. Š EN CAS D'INCENDIE DU CONDUIT DE FUMÉE, SE MUNIR D'EXTINCTEURS POUR ÉTOUFFER LES FLAMMES OU APPELER LES POMPIERS. Š CET APPAREIL NE DOIT PAS ÊTRE UTILISÉ COMME INCINÉRATEUR DE DÉCHETS. -
Page 7: Installation
INSTALLATION GéNéRALITéS Les plans d'appui et/ou les points de soutien doivent avoir une capacité portante pouvant supporter le poids global de l'appareil, des accessoires et des revêtements de l'appareil. Pour le fonctionnement correct, le générateur doit être placé de niveau. Les raccordements du conduit de fumée et hydraulique doivent être effectués par un personnel qualifié... -
Page 8: Ventilation Et Aération Des Pièces D'installation
VENTILATION ET AéRATION DES PIèCES D'INSTALLATION La ventilation, en cas de générateur non étanche et/ou d’installation non étanche, doit être réalisée en respectant la zone minimale indiquée ci-dessous (en tenant compte de la plus grande valeur parmi celles proposées) : Pourcentage de la section nette d'ouverture par rapport à... -
Page 9: Conduit De Fumée À Usage Partagé
CONDUIT DE FUMéE à USAGE PARTAGé Vérifier sur la Fiche Technique CE si le produit est apte pour une installation dans un conduit de fumée à usage partagé (c’est-à-dire à raccordement multiple). Les dispositifs aptes peuvent être installés dans des systèmes d’évacuation des fumées à usage partagé à condition que : Š... -
Page 10: Détails Mariella
DétAIls MARIEllA Sortie air ambiant Sonde ambiante On/Off Accès chambre de combustion et Réarmement thermostat à bulbe fusible tiroir à cendres Écran Entrée thermostat supplémentaire Alimentation 230 V Sortie de fumées supérieure Sortie de fumées arrière Réservoir à pellet Entrée de l'air comburant... -
Page 11: Détails Mariella Plus
DétAIls MARIEllA PlUs Sortie air ambiant Sonde ambiante On/Off Accès chambre de combustion et Entrée thermostat supplémentaire fusible tiroir à cendres Écran Sortie canalisation Alimentation 230 V Sortie de fumées supérieure Sortie de fumées arrière Réservoir à pellet Entrée de l'air comburant... -
Page 12: Réarmement Thermostat À Bulbe (Mariella)
(B). CANAlIsAtION AIR CHAUD (MARIEllA PlUs) Le tube destiné à la canalisation de l'air chaud doit avoir un diamètre interne de 80 mm, être calorifugé ou du moins protégé contre la dispersion thermique. -
Page 13: Positionnement Du Poêle
POsItIONNEMENt DU POêlE Pour un fonctionnement correct du produit, il est recommandé de le positionner à l'aide d'un niveau, de manière à ce qu'il soit parfaitement horizontal. NOtEs POUR lE FONCtIONNEMENt CORRECt Couvercle réservoir pellet Pour un fonctionnement correct du poêle à pellet, il est nécessaire de respecter les indications suivantes : Durant le fonctionnement du poêle, mais aussi pendant son utilisation, toutes les portes (réservoir pellet, porte, tiroir à... -
Page 14: Pellet Et Chargement
Pellet et chargement Les pellets sont fabriqués en soumettant à une pression très élevée la sciure, c'est-à-dire les déchets de bois pur (sans vernis), produits par les scieries, les menuiseries et autres activités liées à l'usinage et à la transformation du bois. Ce type de combustible est absolument écologique puisqu'il n'utilise aucune colle pour le compacter. -
Page 15: Télécommande (Option)
Télécommande (oPTIon) La télécommande permet de régler les principales fonctions du poêle. Transmetteur Sélectionner modalité ventilation Écran Blocage clavier On/off poêle (maintenez pendant 3 secondes) Degrés Celsius / Fahrenheit En appuyant sur la touche une fois il est possible Réglage puissance d'activer ou de désactiver le chrono Réglage du retard de l'extinction. -
Page 16: Icônes Télécommande
Icônes Télécommande Modalité ventilation sélectionnée : Activation chrono Clignotant QUIET LED allumée = actif Allumé REGULAR LED éteinte = désactivé Indique la transmission du signal radio Allumée = communication radio en cours Retard extinction configuré Éteinte = absence de communication radio Batterie déchargée Touches bloquées... -
Page 17: Panneau De Commandes
Panneau de commandes VisUalisaTiON des diVers POUr aCCÉder BOUTON Messages de TexTe aU MeNU ON/OFF rÉglage CONFigUraTiON PUissaNCe de TeMPÉraTUre FONCTiONNeMeNT Légende icônes indique la présence d'une alarme. indique l'état de la programmation hebdomadaire Éteinte : indique l'absence d'alarmes Éteinte : désactivée. allumée : indique la présence d'une alarme allumée : activée. -
Page 18: Menu Général
menu généraL revenir en arrière - quitter Faire défiler paramètres : suivant (3) ; précédent (2) Modifier données configuration : augmentation (4) ; diminution (5) Confirmer - accès au Menu MODALITES VENTILATION *CANALISATION **TEMPÉRATURE *AIR ZONE CONTROL EASY SETUP CHRONO HABILITATION MODALITE CHRONO PRg1... -
Page 19: Configurations Pour Le Premier Allumage
configurations Pour Le Premier aLLumage Une fois le cordon d'alimentation branché à l’arrière du générateur, mettre l'interrupteur (s'il est présent) sur (i). l'interrupteur sert à alimenter la carte du générateur. date-heure Ce menu permet de régler l'heure et la date. PrOCÉdUre de COMMaNde Š... -
Page 20: Fonctionnement Et Logique
sÉParaTeUr iL est interdit d'utiLiser L'aPPareiL sans séParateur et/ou PLaque foyère (voir figure ci-contre). Leur retrait comPromet La sécurité du Produit et entraîne L'annuLation immédiate de La Période de garantie. en cas d'usure ou de détérioration, demander Le remPLacement de La Pièce au service d'assistance (remPLacement qui n'est Pas couvert Par La garantie du Produit Puisqu'iL s'agit d'une Pièce sujette à... -
Page 21: Modalités
évident sur le réglage. canaLisation (marieLLa PLus) Cette fonctionnalité utilise PRO AIR SETUP qui permet de régler la ventilation à 4 niveaux : OFF, QUieT, regUlar, BOOsT. -
Page 22: Air Zone Control (Mariella Plus)
Zone controL (marieLLa PLus) Ce menu permet d’activer le mode air ZONe CONTrOl Modes : (ON, OFF) lorsque l'option ON est sélectionnée, le poêle optimise les réglages de manière à ce que la chaleur soit envoyée dans les conduits lorsque la température de consigne de la pièce principale est atteinte. -
Page 23: Habilitation
habiLitation Permet d'activer/désactiver le chrono et les différents créneaux horaires du poêle. PrOCÉdUre de COMMaNde Š appuyer sur la touche 6. Š appuyer sur la touche 3 jusqu'à CHrONO et confirmer à l'aide de la touche 6. Š Confirmer HaBiliTaTiON à l'aide de la touche 6. Š... -
Page 24: Exemple
exemPLe créneau chrono 02:00 08:00 16:30 23:00 MANUAL 02:00 08:00 16:30 23:00 Puissance Créneau horaire start 02:00 Puissance 5 stop 23:00 02:00 08:00 16:30 23:00 Créneau horaire start 08:00 Puissance 1 02:00 08:00 16:30 23:00 stop 16:30 22° réglage poêle 02:00 08:00 16:30... -
Page 25: Réglages
régLages • DATE-HEURE • LANgUE Voir chapitre : configurations premier allumage • DEgREES ecran Ce menu permet de régler l'intensité lumineuse de l'écran. les valeurs possibles varient de OFF, 1 à 20. sur OFF, le rétro-éclairage de l'écran est à l'intensité maximale et s'éteint après un retard de 60 secondes. le rétro-éclairage se rallume en appuyant sur une touche ou si le poêle est en défaut. -
Page 26: Delta-T
deLta-t Cette fonction permet le réglage des seuils d’hystérésis pour l’allumage (delTa T ON) et l’arrêt (delTa T OFF), utilisés pour générer l’intervalle de réglage s’il n’est pas géré par un thermostat externe. les valeurs possibles pour le delTA-T varient de : 0.5 - 5°C PrOCÉdUre de COMMaNde Š... -
Page 27: Fonctions Supplémentaires
Š réactiver l’alimentation du poêle. Š régler le seT MOdaliTÉs sur aUx. mariella mariella plus nota bene : la borne est fournie dans le sachet à l'intérieur du poêle. L'instaLLation doit être effectuée Par un PersonneL quaLifié et/ou L’assistance technique du... -
Page 28: Avec Thermostat Ambiant (En Option)
AVEC THERMOSTAT AMBIANT (EN OPTION) retirer le shunt et brancher le thermostat ambiant présent dans le local dans lequel la température doit être régulée par thermostat, à travers la canalisation 1. 4 modalités de gestion : fONCTIONNEMENT DE LA CANALISATION AVEC THERMOSTAT AMBIANT (EN OPTION) le moteur canalisé... -
Page 29: Extinction Retardee
extinction retardee il est possible de retarder l'extinction de l’appareil en programmant un retard. Par exemple, s’il est 20h00 et que l’extinction retardée est définie à 1h, le poêle s'éteindra automatiquement à 21h00. en appuyant longuement sur les touches 2 + 4, il est possible d'accéder à la page-écran « exTiNCTiON reTardÉe » (ce réglage est disponible uniquement si la machine est en mode dÉMarrage ou TraVail). -
Page 30: Nettoyage Et Entretien
POUR CONNAITRE LE CENTRE D'ASSISTANCE LE PLUS PROCHE, CONTACTER LE REVENDEUR OU CONSULTER LE SITE : WWW.LANORDICA-EXTRAFLAME.COM Nettoyage et eNtretieN toujours suivre les iNdicatioNs avec le maximum de sécurité ! Š S'assurer que la fiche du cordon d'alimentation est enlevée car le générateur pourrait avoir été programmé pour s'allumer. - Page 31 brasier et chambre de combustioN : Š Aspirer les résidus présents dans le brasier Š Ôter complètement le brasier de son logement ; Š Aspirer la cendre du logement du brasier, du culot de la bougie et de la chambre de combustion. Š...
- Page 32 compartimeNt ceNdre amovible : Š Retirer le compartiment à cendre et le vider dans un contenant dédié. PIÈCES FRÉQUENCE EN JOURS 1 - 2 BRASIER (UTILISATEUR) CHAMBRE DE COMBUSTION (UTILISATEUR) COMPARTIMENT À CENDRES AMOVIBLE (UTILISATEUR) RACCORD EN « T »/ CONDUIT DE FUMÉE (TECHNICIEN HABILITÉ) On entend par jour une utilisation moyenne de 8h à...
-
Page 33: Entretien Courant À Effectuer Par Les Techniciens Autorisés
POUR CONNAITRE LE CENTRE D'ASSISTANCE LE PLUS PROCHE, CONTACTER LE REVENDEUR OU CONSULTER LE SITE : WWW.LANORDICA-EXTRAFLAME.COM eNtretieN couraNt à effectuer par les techNicieNs autorisés l'entretien courant doit être effectué au moins une fois par an. Étant donné que le générateur utilise le pellet comme combustible solide, il requiert une intervention annuelle de maintenance courante, qui doit être effectuée par un technicien habilité, en utilisant uniquement des pièces de rechange d'origine. - Page 34 POUR CONNAÎTRE LE CENTRE D'ASSISTANCE LE PLUS PROCHE, CONTACTER LE REVENDEUR OU CONSULTER LE SITE : WWW.LANORDICA-EXTRAFLAME.COM mariella LES IMAGES SONT DONNÉES A TITRE D'EXEMPLE. Moteur fumées (démontage et nettoyage et conduit de fumée et « T »), nouveau joint aux endroits prévus Joints, réservoir pellet, inspections, tiroir à...
- Page 35 POUR CONNAÎTRE LE CENTRE D'ASSISTANCE LE PLUS PROCHE, CONTACTER LE REVENDEUR OU CONSULTER LE SITE : WWW.LANORDICA-EXTRAFLAME.COM mariella plus LES IMAGES SONT DONNÉES A TITRE D'EXEMPLE. Moteur fumées (démontage et nettoyage et conduit de fumée et « T »), nouveau joint aux endroits prévus Joints, réservoir pellet, inspections, tiroir à...
-
Page 36: Affichages
AffichAges ecrAn cAuse Générateur éteint sTArT La phase de start est en cours PrechArge PeLLeT Le chargement continu du pellet est en cours durant l'allumage ALLumAge La phase dédiée à l'allumage est en cours démArrAge La phase de préparation est en cours TrAvAiL La phase de fonctionnement normal est en cours mOduL... -
Page 37: Élimination
Élimination InformatIons relatIves à la gestIon des déchets d'appareIls électrIques et électronIques contenant des pIles et des accumulateurs Ce symbole présent sur le produit, sur les piles, sur les accumulateurs, sur l'emballage ou sur la documentation de référence, indique que le produit et les piles ou les accumulateurs ne doivent pas être collectés, récupérés ou éliminés avec les déchets domestiques au terme de leur vie utile. -
Page 38: Symbole En 16510-1
Symbole EN 16510-1 EN 16510-1 EXPLICATION Symbole Puissance thermique nominale part Puissance thermique à charge partielle CON / INT Fonctionnement de l’appareil, Continu (CON) ou Intermittent (INT) / CO Émission de gaz carbonique 2 nom 2 part / CO Émission de monoxyde de carbone part Distance minimum aux matériaux combustibles - fond Distance minimum aux matériaux combustibles - plafond... - Page 39 FRANCAIS...
- Page 40 CONTACTER VOTRE REVENDEUR OU CONSULTER LE SITE WWW.LANORDICA-EXTRAFLAME.COM Le fabricant se réserve le droit de modifier les caractéristiques et les données reportées dans ce manuel à tout moment et sans préavis, dans le but d'améliorer ses produits. 02/04/2025 004321363-000 MAN.UT. MARIELLA- MARIELLA PLUS [E271]...
