- Page 1 MANUEL UTILISATEUR poêLES à pELLET IC mInI, mInI Crystal, p80 FRANÇAIS/FRANCESE...
- Page 2 FRANCAIS...
-
Page 3: Table Des Matières
Nous vous remercions d'avoir choisi notre produit. Notre appareil est une solution de chauffage optimale née de la technologie la plus avancée avec une qualité de fabrication de très haut niveau et un design toujours actuel, pour vous faire profiter – en toute sécurité – de la merveilleuse sensation que procure la chaleur de la flamme. -
Page 4: Mises En Garde
Mises en garde Ce manuel d'instructions fait partie intégrante du produit : s'assurer qu'il soit toujours avec l'appareil, même en cas de cession à un autre propriétaire ou utilisateur, ou en cas de transfert à un autre emplacement. Si ce manuel devait être abîmé ou perdu, en demander un autre exemplaire au service technique le plus proche. -
Page 5: Dispositifs
Dispositifs tERMEs Et DÉfiNitioNs (sur les modèles prévus) Aération : Renouvellement de l'air nécessaire pour éliminer les produits de la combustion et pour éviter les mélanges ayant une teneur dangereuse en gaz non brûlés. Microrupteur porte : Avec la porte ouverte, le fonctionnement du Appareil à... -
Page 6: Activités Préalables
sCHÉMA DE foNCtioNNEMENt DEs opÉRAtioNs L'exécution dans les règles de l'art et le fonctionnement correct de l'installation comprennent une série d'opérations : 1. Activités préalables : Š Vérification de l’adaptation de la puissance du générateur de chaleur en fonction des caractéristiques de l’installation; Š... -
Page 7: Installation
iNstALLAtioN L'installation dans les pièces avec danger d'incendie est interdite. Il est également interdit d'effectuer l'installation à l'intérieur de pièces à usage d'habitation (sauf pour les appareils à fonctionnement étanche) : Š dans lesquelles se trouvent des appareils à combustible liquide à fonctionnement continu ou discontinu, qui prélèvent l'air comburant dans la pièce où... -
Page 8: Ventilation Et Aération Des Pièces D'installation
VENtiLAtioN Et AÉRAtioN DEs pièCEs D'iNstALLAtioN La ventilation est suffisante quand la pièce est équipée de prises d'air selon le tableau : prise d'air Voir figure 2 Pourcentage de la section Valeur minimale nette nette d'ouverture par rapport à Catégories d'appareils Norme de référence d'ouverture du conduit de la section de sortie des fumées... -
Page 9: Canaux De Fumée
Š diamètre nominal ; Š distance par rapport aux matériaux combustibles, indiquée en millimètres, suivie du symbole de la flèche et de la flamme ; Š données de l'installateur et date d'installation. À chaque fois qu'il faut traverser des matériaux combustibles, il faut respecter les indications suivantes : syMBoLE DEsCRiptioN CotE[MM]... - Page 10 Š les tronçons en contre-pente ne sont pas admis ; Š les canaux de fumée doivent avoir, sur toute leur longueur, un diamètre non inférieur à celui du raccord du conduit d'évacuation de l'appareil ; d'éventuels changements de section ne sont admis qu'au niveau de l'embouchure de la cheminée ; Š...
-
Page 11: Cheminée
ExEMpLEs DE RACCoRDEMENt CoRRECt À LA CHEMiNÉE Protection contre Protection contre pluie et vent pluie et vent Tôle en acier étanche Max 3 mt 3 - 5% Raccord en T étanche avec bouchon Raccord en T Raccord en T d'inspection avec bouchon avec bouchon... -
Page 12: Cote D'embouchure Des Produits De La Combustion
CotE D'EMBoUCHURE DEs pRoDUits DE LA CoMBUstioN La cote d'embouchure est déterminée en mesurant la hauteur minimale se trouvant entre le manteau de couverture et le point inférieur de la section de sortie des fumées dans l'atmosphère. Cette cote doit être en-dehors de la zone de reflux et à une distance adaptée par rapport aux obstacles empêchant ou rendant difficile l'évacuation des produits de la combustion ou par rapport aux ouvertures ou zones accessibles. -
Page 13: Documentation Technique De L'installation
Revêtements et finitions Les revêtements et les finitions doivent être appliqués seulement après avoir vérifié le bon fonctionnement de l'appareil selon les modalités indiquées DoCUMENtAtioN tECHNiqUE DE L'iNstALLAtioN Une fois l'installation terminée, l'installateur doit remettre au propriétaire ou à la personne qui le représente, aux termes de la loi en vigueur, la déclaration de conformité... -
Page 14: Installation Comfort Mini/P80/Mini Crystal

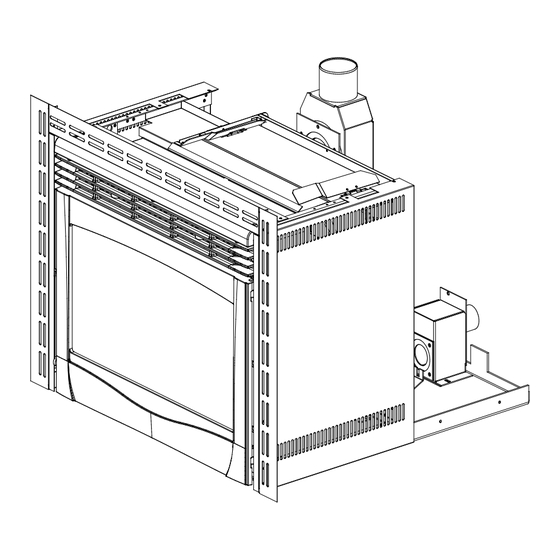

INSTALLATION COMFORT MINI/p80/MINI CRYSTAL L'insert est livré avec un bâti coulissant en fer qui permet de l'installer dans une cheminée préexistante. Ce bâti coulissant permet d'extraire aisément l'insert tant pour le chargement des pellets dans le réservoir que pour toute opération éventuelle de maintenance ou de nettoyage de fin de saison. -
Page 15: Montage Avec Socle (En Option)
MONTAgE AvEC SOCLE (EN OpTION) Positionner le bâti à l'emplacement choisi et à l'aide des pieds, régler la hauteur souhaitée (les boulons se trouvent sur les quatre côtés extérieurs du socle en bas). Vérifier la présence d'une prise de courant sur l'arrière de l'insert de façon à ce que la fiche soit accessible après avoir terminé l'installation. -
Page 16: Kit Chargement Frontal Du Pellet (En Option)
Pour plus d'informations sur les accessoires, consulter le site : www.extraflame.it/support, sous la catégorie "accessoires". CONDuITS DE RECIRCuLATION DE L'AIR Pour un fonctionnement correct, il faut créer une recirculation de l'air à l'intérieur de la structure qui revêt l'insert afin d'éviter toute surchauffe éventuelle de l'appareil. - Page 17 Minimum de 5 cm Minimum de 5 cm L'INSERT DOIT SE TROuvER à 1 CM Au MOINS Au-DESSuS Du pLAN FEu EN MARBRES Du REvêTEMENT. 5 cm 5 cm 5 cm 5 cm 5 cm 5 cm Il est tout aussi important de garantir la distance minimale de 5 cm sur les deux côtés comme l'illustrent les figures ci-dessus. Référence A Š...
-
Page 18: Extraction De L'insert
Pour un fonctionnement correct de l'insert, il faut respecter les mesures entre l'insert et les parois internes de la cheminée (figures ci-dessous) au cours de la construction de celle-ci. En fonction des mesures d'encombrement du poêle reprises dans les caractéristiques techniques, il faut tenir compte d'au moins 50 mm. -
Page 19: Montage Des Cadres
Š EN pLuS - uNI EN 14961 - 2 (uNI EN ISO 17225-2) classe A1 - A2 Extraflame conseille toujours, pour ses produits, d'utiliser du pellet de 6 mm de diamètre. Ouvrir le couvercle du réservoir et charger le pellet à l'aide d'une pelle. -
Page 20: La Télécommande
LA TÉLÉCOMMANDE La visualisation de l'écran change selon l'état du poêle, ou le menu visualisé. A l'état de repos, l'écran affiche les éléments suivants : ÉCrAN HEurE: L'heure actuelle est indiquée. Le réglage de celle-ci se trouve à l'intérieur du programmateur hebdomadaire (voir menu SET HORLOGE). -
Page 21: Caractéristiques Générales
DÉJÀ CONFigurÉE AvEC "uNiTÉ 0", s’iL y A La télécommande a 2 possibilités de fonctionnement : uN AuTrE iC MiNi, MiNi CrysTAL, P80. Š par radio POur ÉviTEr LEs iNTErFÉrENCEs, Š par câble (en branchant le câble, aucune configuration n'est nécessaire) iL EsT NÉCEssAirE D’EFFECTuEr... -
Page 22: Structure Menu
sTruCTurE MENu TOuCHEs 1 & 2 : pour configurer - activer les données et paramètres. TOuCHE 3 : pour confirmer le paramètre et quitter. TOuCHE 4 : pour régler le set du thermostat TOuCHE 5 : pour régler le set de puissance TOuCHE 6 : pour revenir en arrière dans le menu. -
Page 23: Configurations Pour Le Premier Allumage
CONFigurATiONs POur LE PrEMiEr ALLuMAgE une fois branché le câble d'alimentation dans la partie arrière du poêle, mettre l'interrupteur dans la position (I). L'interrupteur du poêle sert à donner la tension à la carte du poêle. Le poêle reste éteint et sur le panneau apparaît une première page-écran avec la mention OFF. FrÉQuENCE Du rÉsEAu 50/60 Hz Si le poêle est installé... -
Page 24: Réglage De La Langue
rÉgLAgE DE LA LANguE PROCÉduRE dES COmmAndES Appuyer sur la touche 7 pendant deux secondes pour afficher le message SET HORLOGE. Š Appuyer sur la touche 2 jusqu'à set Langue. Š Confirmer avec la touche 7. Š Sélectionner la langue à l'aide de la touche 1 ou 2. Š... -
Page 25: Fonctionnement Et Logique
FONCTiONNEMENT ET LOgiQuE ALLuMAgE une fois que les points listés précédemment sont vérifiés, appuyer sur la touche 1 pendant trois secondes pour allumer le poêle. Pour la phase 20:00 d'allumage, 15 minutes sont à disposition, après 21° l'allumage et lorsque la température de contrôle est atteinte, le poêle interrompt la phase d'allumage et passe en dÉmARRAGE. -
Page 26: Sonde Ambiante Et Fonction Stand By
sONDE AMBiANTE ET FONCTiON sTAND By : La fonction STBY est utilisée si l'on désire une extinction immédiate du poêle une fois la température atteinte. En usine, la fonction sTBy est toujours configurée sur OFF (voyant sTBy éteint) FONCTiON sTDBy CONFigurÉE sur OFF (COnFIGuRATIOn d'uSInE) Si la fonction STBY n'est pas activée (OFF), si le poêle atteint la température ambiante configurée, il se mettra au minimum en modulant et affichera mOduL.. -
Page 27: Installation Et Activation De La Sonde Ambiante (En Option)
FOnCTIOn STdBY COnFIGuRÉE SuR OFF (COnFIGuRATIOn d'uSInE) Si la fonction STBY n'est pas activée (OFF), si le poêle atteint la température ambiante configurée, il se mettra au minimum en modulant et affichera mOduL.. Quand la température ambiante sera inférieure au set configuré, le poêle recommencera à fonctionner à... -
Page 28: Stand-By
Pour le réglage, effectuer la procédure sur l'écran : LE PrEMiEr ALLuMAgE POurrAiT NE PAs Appuyer sur la touche 7, pendant deux secondes, et la Š FONCTiONNEr, vu QuE LA vis sANs FiN EsT viDE mention SET HORLOGE apparaîtra. ET N'ArrivE PAs TOuJOurs À CHArgEr À TEMPs LE Appuyer plusieurs fois sur la touche 2 pour atteindre le Š... -
Page 29: Clavier Bloqué
CLAviEr BLOQuÉ La fonction permet de bloquer les touches de l'écran (comme pour les téléphones portables). Pour l'activation du clavier bloqué, suivre les instructions : Š Appuyer sur la touche 7, pendant deux secondes, et un message s'affiche avec SET HORLOGE. Š... -
Page 30: Exemple De Programmation
EXEMPLE DE PrOgrAMMATiON nous supposons à présent que nous voulons utiliser la fonction Programmateur hebdomadaire et que nous voulons utiliser 4 tranches horaires de la façon suivante : - 1re tranche horaire : de 08h00 à 12h00 tous les jours de la semaine, avec une température ambiante de 19 °C, sauf samedi et dimanche - 2e tranche horaire : de 15h00 à... -
Page 31: Nettoyage Et Entretien
NETTOYAGE ET ENTRETIEN EFFECTUER LES INDICATIONS TOUJOURS EN TOUTE SÉCURITÉ ! Š S'assurer que la fiche du câble d'alimentation soit débranchée car il est possible que le générateur ait été programmé pour s'allumer. Š Que le générateur soit froid dans chaque partie. Š... - Page 32 QuOTIDIeN RacleuRs : Utiliser les racleurs en effectuant un mouvement de bas en haut (pour les modèles avec racleurs supérieurs) ou en les tirant et en les poussant (pour les inserts et les modèles avec racleurs frontaux). Nota bene : il est préférable d'utiliser les racleurs lorsque le poêle est froid ; pour les utiliser avec le poêle chaud, il est conseillé...
- Page 33 NeTTOyage bRasIeR eT chambRe De cOmbusTION 1. Aspirer les résidus présents dans le brasier 2. Enlever complètement le brasier du compartiment correspondant ; 3. Aspirer les cendres du logement brasier et de la chambre de combustion (3.1) 4. Libérer avec le tisonnier fourni tous les trous présents sur le brasier. 5.
-
Page 34: Tous Les 3/4 Jours - Hebdomadaire
TOus les 3/4 JOuRs - hebDOmaDaIRe TIROIR à ceNDRes Vérifier tous les 3-4 jours le contenu du tiroir à cendres et le vider au-moins une/deux fois par semaine. Lorsque c'est prévu, ouvrir/enlever la porte inférieure. Enlever le tiroir à cendres amovible et le vider dans un récipient spécifique. Aspirer la zone en-dessous, où... -
Page 35: Inférieur (Si Présent)
NeTTOyage Du puIsaRD INféRIeuR (sI pRéseNT) Certains modèles de poêle ont un puisard d'inspection situé derrière le tiroir des cendres ou en-dessous de la chambre de combustion, il suffit donc d'ouvrir et d'enlever les vis de fixation et d'aspirer directement les cendres à l'intérieur. -
Page 36: Entretien Courant Effectué Par Des Techniciens Autorisés
eNTReTIeN cOuRaNT effecTué paR Des TechNIcIeNs auTORIsés l'entretien courant doit être effectué au moins une fois par an. Le générateur, en utilisant du pellet comme combustible solide, nécessite d'une intervention annuelle d'entretien courant, qui doit être effectuée par un Technicien autorisé, en utilisant exclusivement des pièces de rechange originales. Le non-respect peut compromettre la sécurité... -
Page 37: Visualisations
Visualisations ÉCRan Cause solution Poêle éteint staRt La phase de start est en cours ChaRgement pellet Le chargement des pellets est en cours durant la phase d'allumage allumage La phase d'allumage est en cours DÉmaRRage La phase de démarrage est en cours La phase de fonctionnement normal tRaVail est en cours... -
Page 38: Alarmes
alaRmes ÉCRan expliCation solution Allumée: indique la présence d'une alarme Eteinte: indique l'absence d'alarmes Clignotante: indique la désactivation du capteur de dépression. Indique la présence d'une alarme. L'alarme peut être réarmée uniquement si le moteur des fumées s'est arrêté et après 15 minutes de l'affichage de l'alarme elle-même en appuyant sur la touche 1 pendant 3 secondes. - Page 39 FRANCAIS...
- Page 40 Par conséquent, ce manuel ne peut pas être considéré comme un contrat vis-à-vis de tiers. 004275903 - Manuale Utente Inserti a pellet Ic Mini - Mini Crystal - P80 - 006...
