6 Raccordement électrique
3. Mettre le commutateur automatique de transfert hors tension.
4. Raccorder l'appareil Energy Meter CT ou d'autres disjoncteurs miniatures.
5. Assurez-vous que les conducteurs sont bien insérés dans les bornes en tirant sur les câbles en guise de test.
6.9
Apposer une note sur l'armoire de compteur concernant le
fonctionnement du mode secours
Matériel supplémentaire requis :
☐ Autocollant d'indication à apposer sur l'armoire de compteur pour signaler le fonctionnement en mode secours
(non inclus dans le contenu de livraison). Respecter la réglementation locale lors du choix de l'autocollant.
Marche à suivre :
• Apposer une note sur l'armoire de compteur, indiquant le
fonctionnement de secours de l'onduleur.
6.10

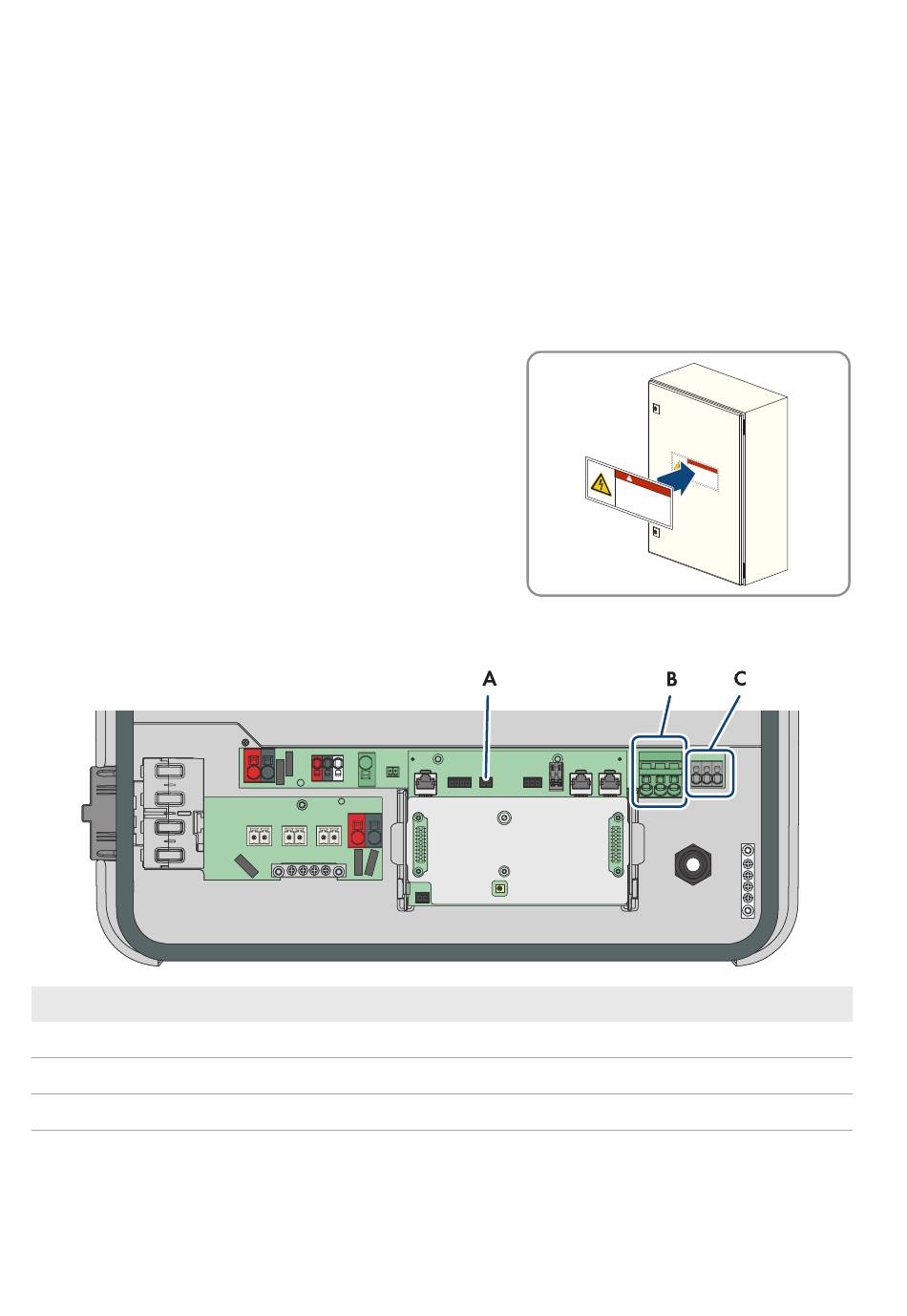

Zone de raccordement de l'onduleur
Position
A
B
C
30
SMABackup1P-IA-fr-10
Désignation
Port SPS pour le raccordement du câble SPS IN
Plaque à bornes AC pour le raccordement du câble AC INV
Plaque à bornes SPS pour le raccordement du câble SPS OUT
SMA Solar Technology AG
D A N
G E R
A U T
O M
A T IC
B A C
E M E
K -U
R G E
P P O
P R E
N C Y
W E
S E N
R S Y
T !
S T E
M
Instructions d'installation
