SMA Solar Technology AG
6.4

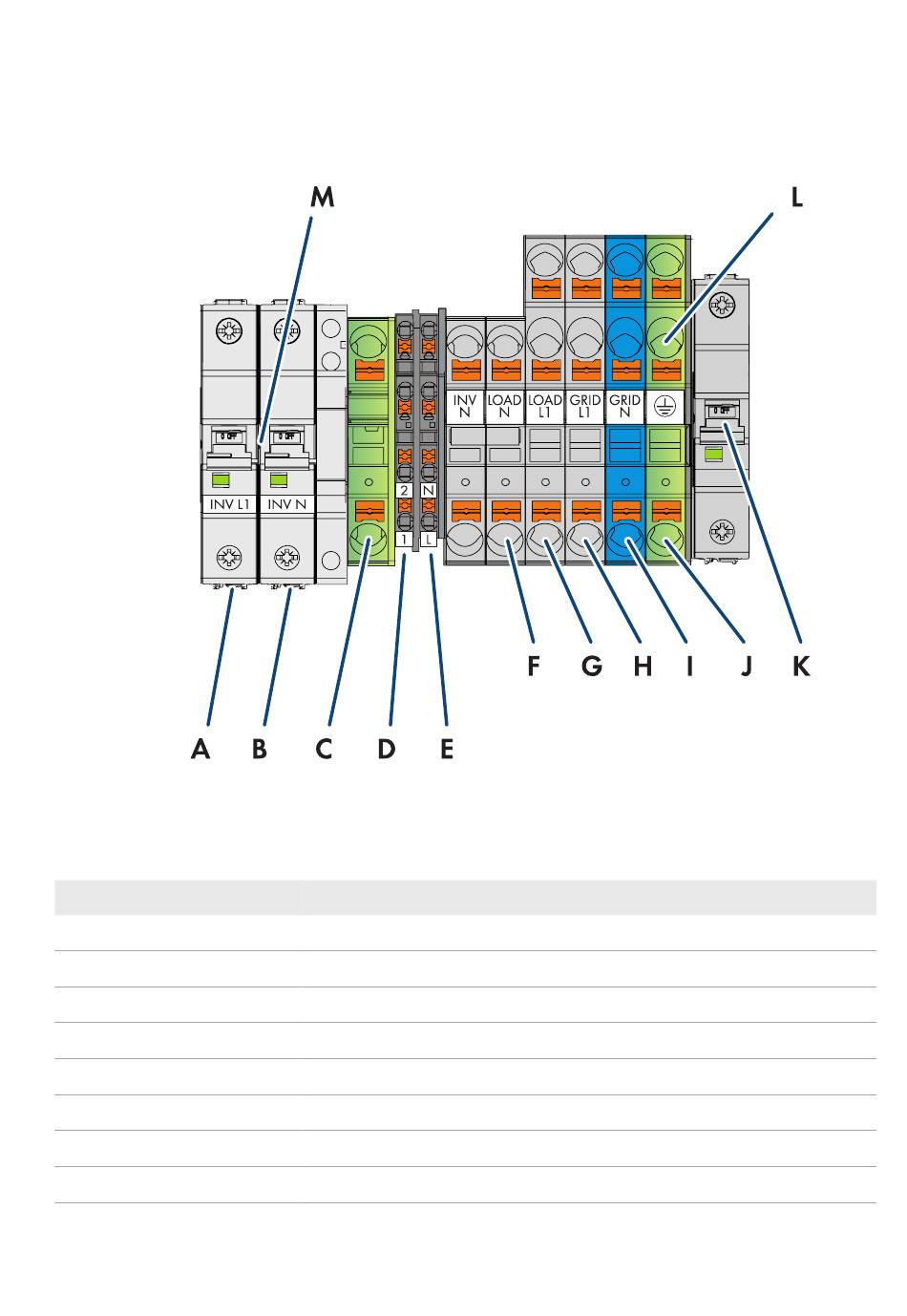

Aperçu de la zone de raccordement
Position
A, B, C
D
E
F, G
H, I, J
K
L
M
Instructions d'installation
Désignation
Raccordement au câble AC pour le raccordement à l'onduleur
Raccordement pour le câble AC SPS IN
Raccordement pour le câble AC SPS OUT
Raccordement au câble AC pour les appareils consommateurs de secours
Raccordement au câble AC pour le réseau électrique public
Fusible de puissance de 6 A du relais de surveillance
Raccordement optionnel pour le câble de mise à la terre
Disjoncteur miniature de 32 A pour protéger le câble de l'onduleur
6 Raccordement électrique
SMABackup1P-IA-fr-10
23
