6 Raccordement électrique
6.5
Configuration pour les réseaux TN-C-S
Si le conducteur neutre doit être ouvert en mode de secours, le commutateur automatique de transfert est prêt à
fonctionner sans avoir à reconfigurer les câbles préinstallés.
Si le conducteur neutre doit rester connecté en mode de secours, le commutateur automatique de transfert doit être
configuré comme décrit ci-dessous.

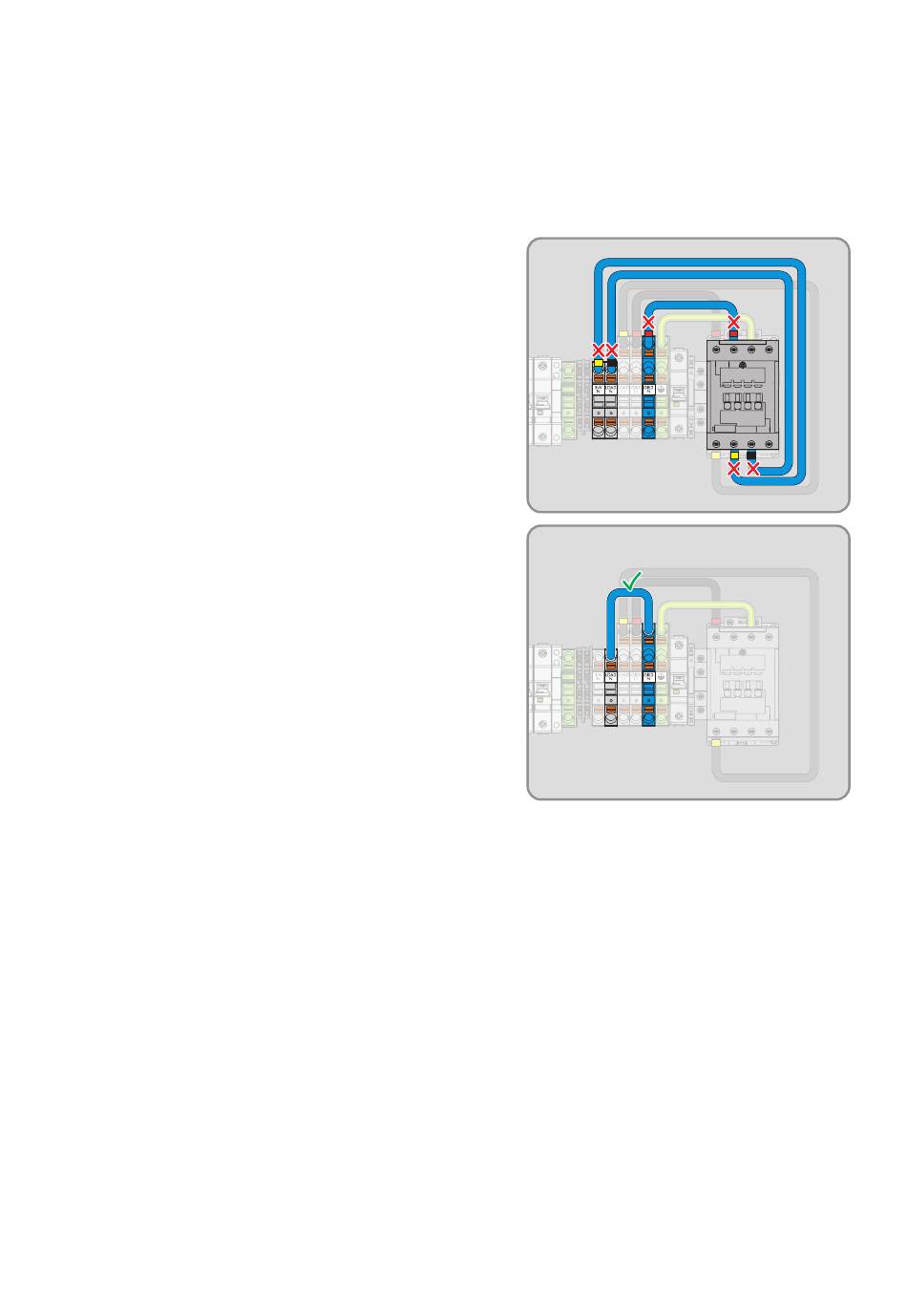

Marche à suivre :
1. Débrancher les câbles au niveau des bornes INV N, LOAD N et
GRID N sur le commutateur automatique de transfert.
2. Avec l'un des câbles retirés précédemment, établir une connexion
entre les bornes LOAD N et GRID N du commutateur
automatique de transfert.
6.6
Branchement des raccordements sur le commutateur automatique de
transfert
Condition préalable :
☐ Le couvercle du boîtier du commutateur automatique de transfert a été ouvert ou retiré.
☐ Le capot de l'installation sur le commutateur automatique de transfert a été ouvert ou retiré.
Marche à suivre :
1. Mettez l'onduleur hors tension (voir instructions de l'onduleur).
2. Couper la batterie (voir les instructions de la batterie).
3. Couper le fusible AC dans l'armoire du compteur.
24
SMABackup1P-IA-fr-10
SMA Solar Technology AG
Instructions d'installation
