6 Raccordement électrique

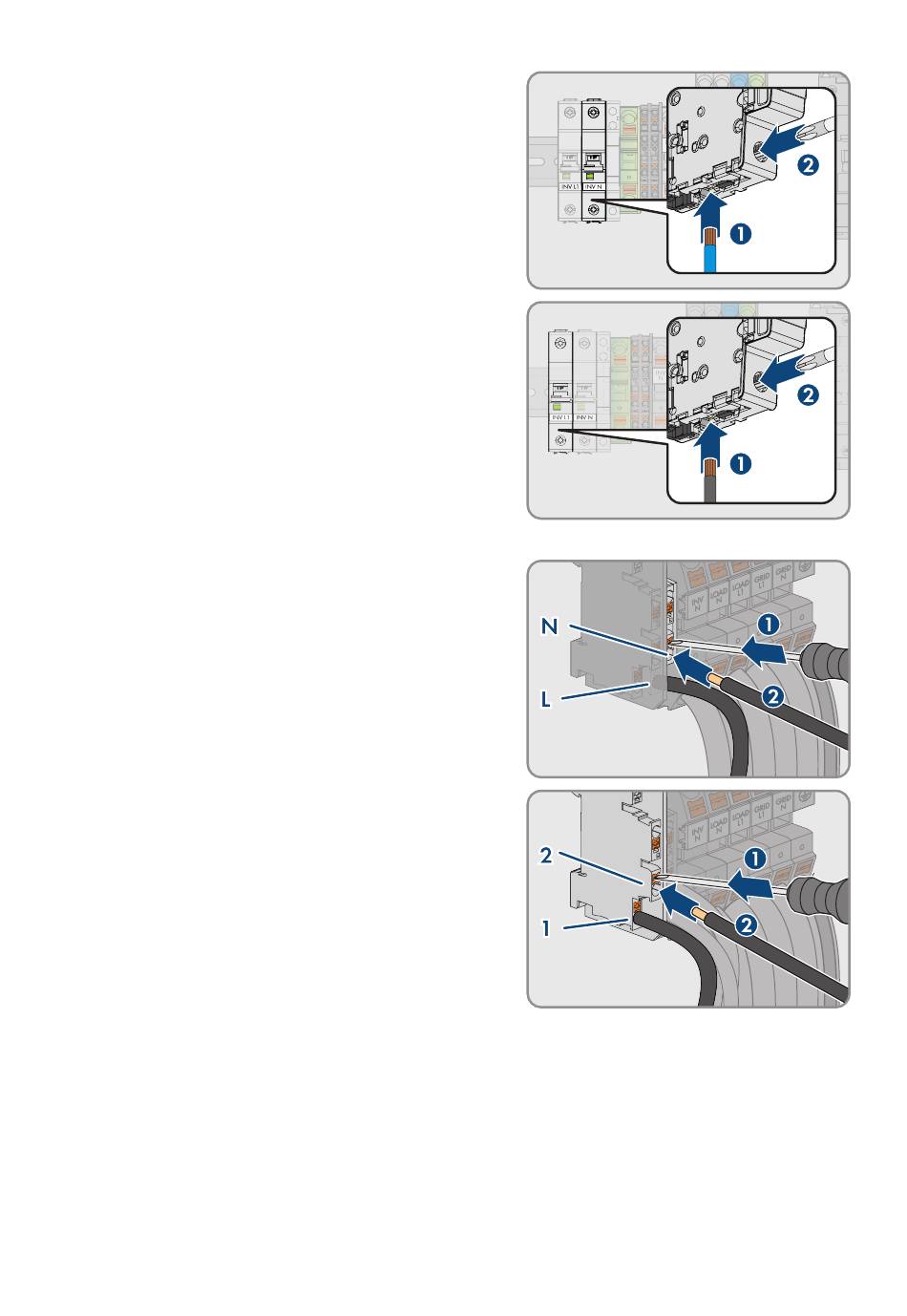

9. Raccorder le conducteur N à la borne INV N sur le bloc fusible
du commutateur automatique de transfert.
10. Raccorder le conducteur L1 à la borne INV L1 sur le bloc fusible
du commutateur automatique de transfert.
11. Raccorder les conducteurs L1, N et PE à l'onduleur (voir les instructions de l'onduleur).
12. Raccorder le câble AC SPS OUT aux bornes L et N sur le
commutateur automatique de transfert, conformément à
l'inscription. Pour ce faire, déverrouiller la borne à l'aide d'un outil
approprié (largeur de lame 3,5 mm).
13. Raccorder le câble AC SPS IN aux bornes 1 et 2 sur le
commutateur automatique de transfert, conformément à
l'inscription. Pour ce faire, déverrouiller la borne à l'aide d'un outil
approprié (largeur de lame 3,5 mm).
14. Assurez-vous que les conducteurs sont bien insérés dans les bornes en tirant légèrement dessus.
26
SMABackup1P-IA-fr-10
SMA Solar Technology AG
Instructions d'installation
