5 Montage
5 Montage
5.1
En option : préparation du boîtier
Des orifices pour le passe-câble sont déjà prévus sur les côtés supérieur et inférieur du boîtier du commutateur
automatique de transfert. Si le commutateur automatique de transfert doit être monté à un autre endroit, par exemple à
droite ou à gauche de l'onduleur, vous avez la possibilité d'adapter le boîtier à vos besoins. Pour cela, les orifices
possibles sont identifiés à droite, à gauche, en haut et en bas.
Marche à suivre :
1. Percer les orifices souhaités à l'aide d'un foret étagé. Les orifices doivent être au maximum aussi grands que ceux
marqués sur le boîtier. Lors du perçage, veiller à ne pas endommager les câbles et composants internes du
commutateur automatique de transfert. Avant de percer, démonter si nécessaire les composants du commutateur
automatique de transfert.
2. Retirer les copeaux de perçage du boîtier.
5.2
Montage mural
Matériel supplémentaire requis :
• 2 vis adaptées au poids du commutateur automatique de transfert et à la surface de montage
• 2 rondelles au poids du commutateur automatique de transfert et à la surface de montage.
• Le cas échéant, deux chevilles adaptées au support et aux vis
Condition préalable :
☐ Pour éviter une surchauffe, ne pas monter le commutateur automatique de transfert dans une zone directement
exposée au rayonnement ou le protéger du rayonnement direct par des mesures appropriées.
Marche à suivre :
1. Définir la position pour le commutateur automatique de transfert Ce faisant, tenir compte du chemin de câbles
potentiel. Le commutateur automatique de transfert peut être monté à droite ou à gauche de l'onduleur ou sous
l'onduleur. SMA Solar Technology recommande de monter le commutateur automatique de transfert sous
l'onduleur.
Le commutateur automatique de transfert doit être monté sur un mur suffisamment solide et fermé.

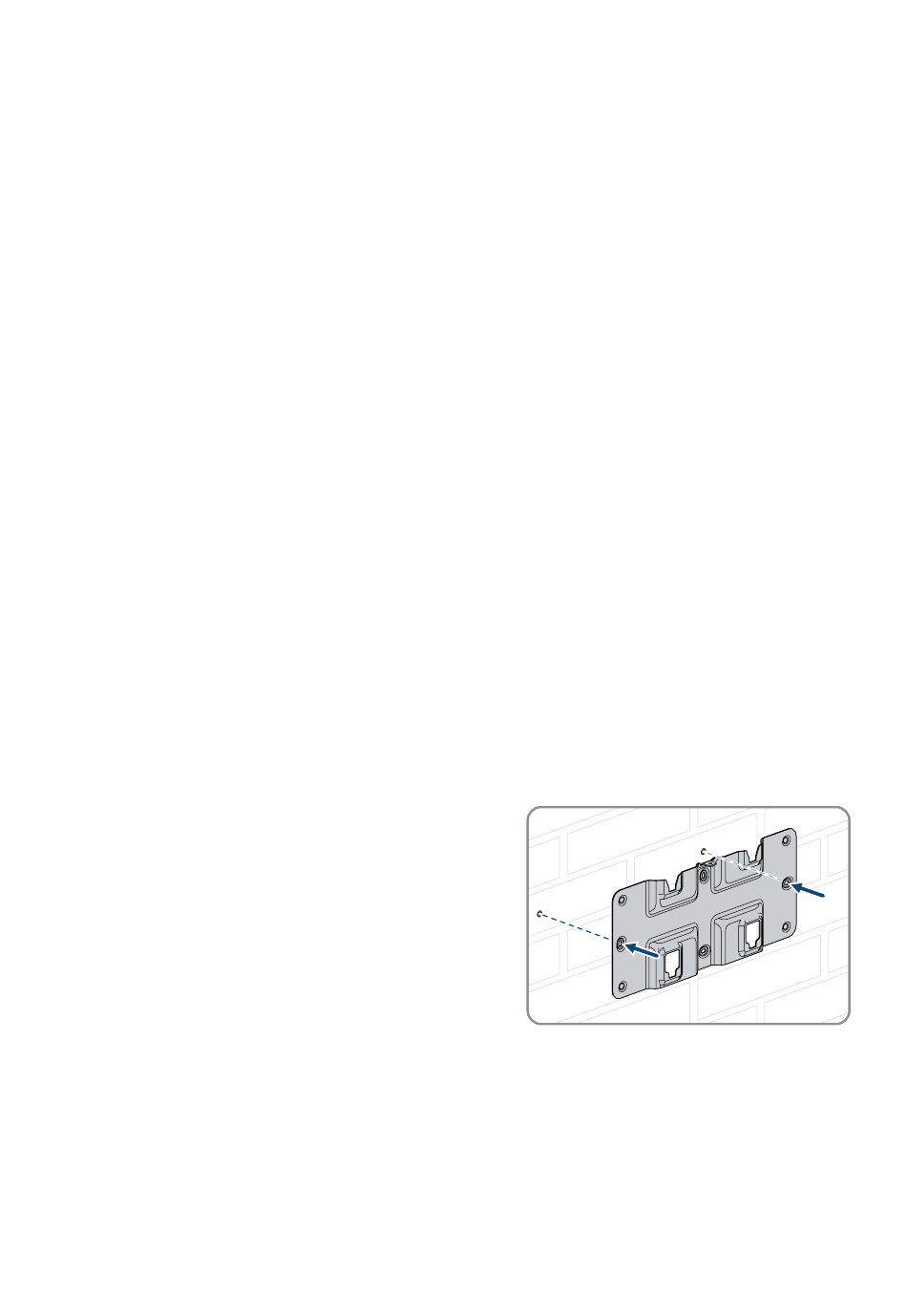

2. Positionnez le support mural horizontalement contre le mur et
marquez la position des trous à percer.
3. Mettez le support mural de côté et percez les trous marqués.
4. Selon le support, insérez si nécessaire les chevilles dans les trous de perçage.
16
SMABackup1P-IA-fr-10
SMA Solar Technology AG
Instructions d'installation
