6 Raccordement électrique
6 Raccordement électrique
6.1
Retrait de la connexion du conducteur de protection sur l'onduleur
Marche à suivre :
1. Mettez l'onduleur hors tension (voir instructions de l'onduleur).

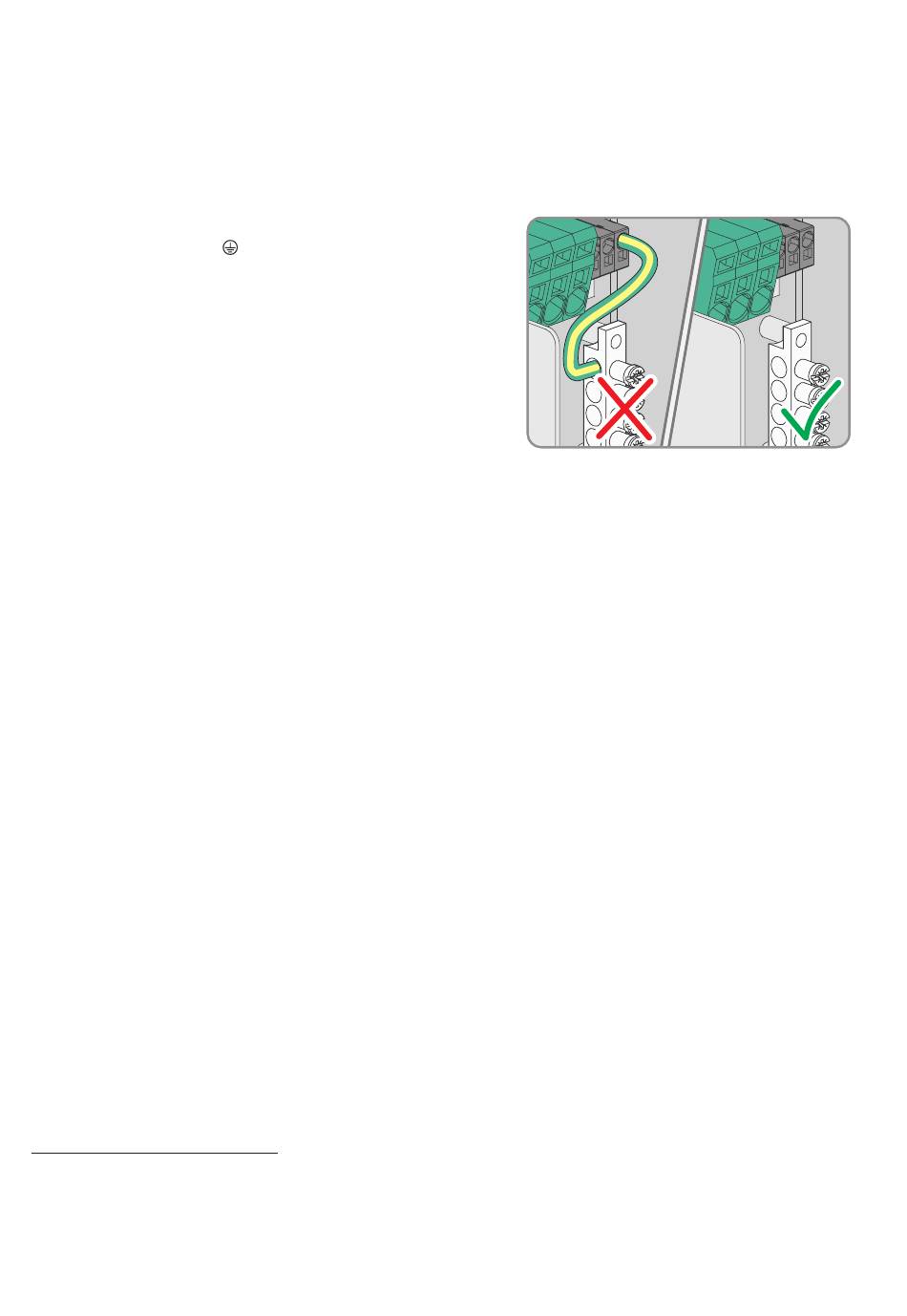

2. S'il y a lieu, retirer la connexion du conducteur de protection entre
N et la barre omnibus
avec un tournevis à fente (3,5 mm).
6.2
Conditions préalables au raccordement électrique
6.2.1
Schémas de liaison à la terre autorisés
Le fonctionnement du commutateur automatique de transfert est autorisé dans les réseaux électriques publics suivants :
• TN-C
• TN-S
• TN-C-S
1)
• TT
• Delta-IT
6.2.2
Exigences relatives aux câble de signaux SPS-IN
La longueur et la qualité du câble ont un impact sur la qualité du signal. Tenez compte des spécifications suivantes
relatives aux câbles :
☐ Type de conducteur : fil de cuivre
☐ Les conducteurs doivent être en fil métallique plein ou en tresse.
☐ Section du conducteur : 0,2 mm² à 1,5 mm²
☐ Diamètre extérieur : max. 9 mm
☐ Longueur de dénudage de l'isolant intérieur : 8 mm à 10 mm
☐ Tension nominale : au moins 600 V
☐ Longueur maximale autorisée des conducteurs : 30 m
☐ Les types de câble et de pose doivent être appropriés au lieu d'utilisation.
6.2.3
Exigences relatives au câble AC SPS-OUT pour le raccordement à
l'onduleur
☐ Type de conducteur : fil de cuivre
1)
Il est à noter que la mise à la terre locale doit présenter une liaison à faible impédance suffisante avec la mise à la terre du
transformateur, car des différences de potentiel peuvent sinon survenir en raison de courants de fuite dus au fonctionnement. Pour un
fonctionnement sans faille, le potentiel de terre au point neutre du transformateur doit être identique à celui du raccordement du
conducteur de protection sur l'onduleur. Une réalisation incorrecte du raccordement au transformateur/réseau concernant une mise à la
terre à faible impédance du point neutre peut causer des dommages à l'appareil non couverts par les prestations de garantie.
20
SMABackup1P-IA-fr-10
. Pour ce faire, déverrouillez la borne
