8
VOTRE FAUTEUIL MOTORISE
Votre fauteuil motorisé
Votre
fauteuil
motorisé
principaux : l'ensemble siège et l'ensemble base motorisée.
Généralement, l'ensemble siège comprend les accoudoirs,
le dossier et la base du siège. L'ensemble de base motorisé
comprend quatre moteurs/deux ensembles de freins sur les
moteurs arrière, quatre roues motrices, deux batteries et
des faisceaux de câbles. Voir (page 4) et figure 1.
Composants électriques:
Les composants électriques comprennent l'ensemble
contrôleur, les batteries et les moteurs. Les batteries, les
moteurs et le module d'alimentation du contrôleur (le cas
échéant) sont situés sur l'ensemble de base d'alimentation.
Le contrôleur est situé sur l'ensemble du siège. La
connectivité entre le contrôleur et les moteurs, les batteries
et le chargeur de batterie est assurée par un ou plusieurs
faisceaux de câbles. Voir la figure 1.
Connecteur du faisceau de contrôleur: Le connecteur du
faisceau de contrôleur est l'endroit où le contrôleur se branche
sur la base d'alimentation. Chaque contrôleur utilise un type
de harnais différent. Quel que soit le type de contrôleur utilisé,
le harnais doit être fixé au siège et ne doit pas traîner sur le
sol.
Connecteurs moteur: C'est là que le contrôleur se connecte
aux moteurs.
Connecteur de batterie: C'est là que le contrôleur se
connecte aux batteries.
Module d'alimentation du contrôleur: Cela permet au
contrôleur de communiquer avec les batteries et les moteurs.
Disjoncteur principal (situé à l'avant du boîtier de
batterie) : Le disjoncteur principal est un dispositif de sécurité
intégré à votre fauteuil motorisé. Lorsque les batteries et les
moteurs sont fortement sollicités (par exemple en raison de
charges excessives), le disjoncteur principal se déclenche
pour éviter d'endommager les moteurs et l'électronique. Si
le circuit se déclenche, laissez votre fauteuil motorisé se «
reposer » pendant environ une minute. Ensuite, retournez la
palette sur le disjoncteur pour réinitialiser le système. Allumez
le contrôleur et poursuivez le fonctionnement normal. Si le
disjoncteur principal continue de se déclencher à plusieurs
reprises, contactez votre fournisseur Quantum Rehab.
Le disjoncteur fonctionne également comme interrupteur
d'isolement de la batterie. Les batteries peuvent être isolées
du système en appuyant sur le bouton jaune. Lorsque
l'alimentation du système est requise, abaissez simplement
la palette du disjoncteur pour rétablir l'alimentation.
comporte
deux
ensembles
Vers les connecteurs du moteur

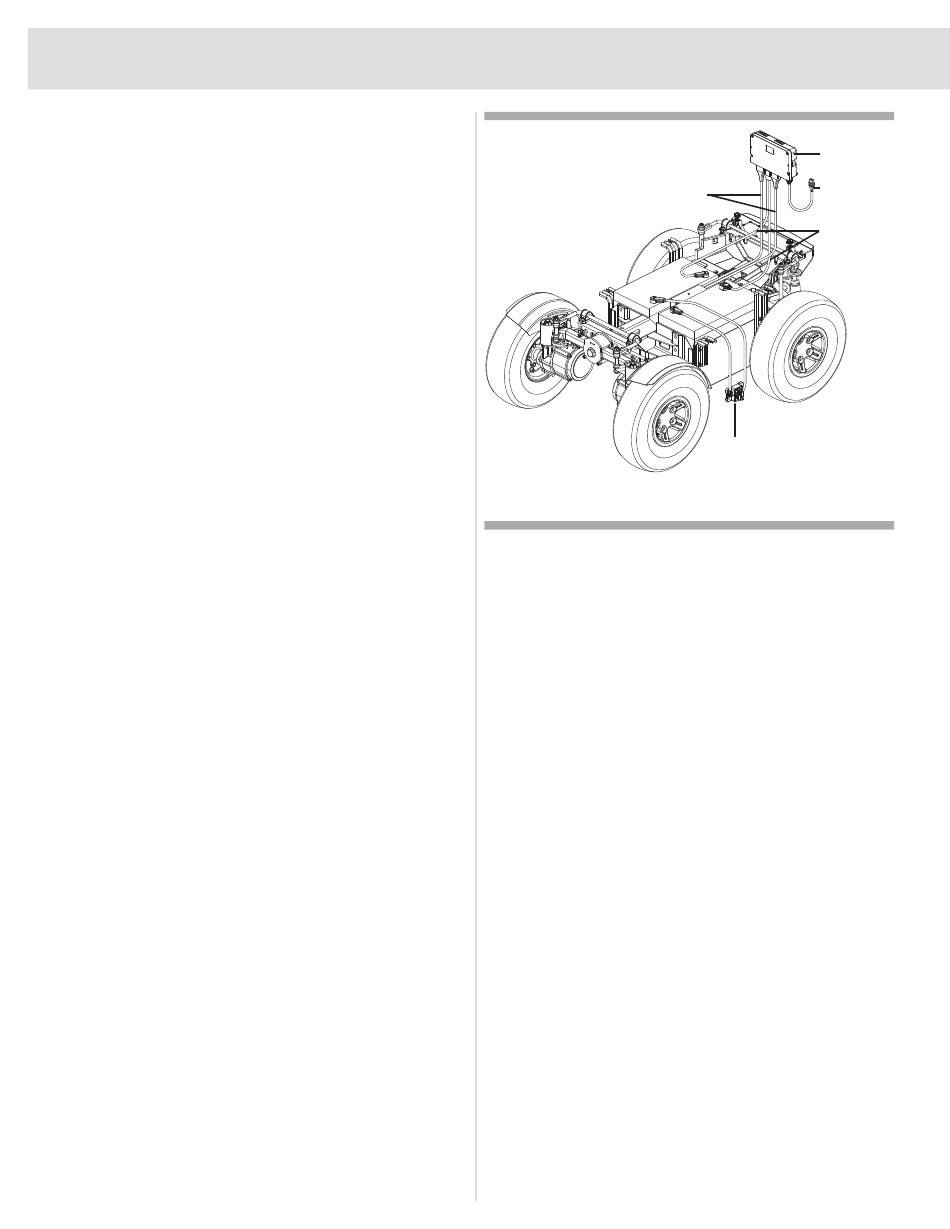

Figure 1. Composants électriques
Manette
Pouvoir
Module
Manette
Connecteur
AUX
connecteurs
de batterie
Connecteurs
de batterie à
dégagement rapide
