Réglage de la largeur de l'accoudoir
Vous pouvez modifier la largeur de chaque accoudoir
indépendamment de l'autre.
REMARQUE: La modification de la largeur de l'accoudoir
peut augmenter la largeur totale de votre fauteuil
motorisé.
Pour modifier la largeur de l'accoudoir :
1. Localisez les deux boutons d'accoudoir de chaque côté
du support récepteur d'accoudoir. Voir la figure 11.
2. Desserrez les boutons.
3. Faites glisser les accoudoirs vers l'intérieur ou l'extérieur
jusqu'à la largeur souhaitée.
4. Serrez les boutons.
Réglage de l'angle de l'accoudoir
Pour modifier l'angle de l'accoudoir :
1. Soulevez l'accoudoir vers le haut pour qu'il soit
perpendiculaire au sol. Voir la figure 11.
2. Desserrez le contre-écrou.
3. Tournez la vis de réglage pour relever ou abaisser
l'avant de l'accoudoir.
4. Serrez le contre-écrou pour verrouiller la vis de réglage
en place.
Réglage de la hauteur des accoudoirs
Pour modifier la hauteur de l'accoudoir :
1. Desserrez les deux vis de réglage situées sur le
récepteur de l'accoudoir.
2. Soulevez ou abaissez l'accoudoir à la hauteur souhaitée.
3. Serrez les vis de réglage pour fixer l'accoudoir.
Poste de contrôleur
Vous pouvez rapprocher ou éloigner la manette de
l'accoudoir, ou modifier la position de la manette pour une
utilisation à gauche ou à droite.
MISE EN GARDE!
Ne placez pas le faisceau du contrôleur de manière à ce
qu'il puisse être pincé dans le cadre du siège ou dans le
cadre de la base électrique.
Pour étendre le contrôleur:
1. Relevez l'accoudoir pour qu'il soit perpendiculaire au
sol.
2. Desserrez la vis de réglage sur le support du contrôleur.
Voir la figure 11.
3. Faites glisser le contrôleur dans ou hors de l'accoudoir
jusqu'à la position souhaitée.
4. Serrez la vis de fixation pour fixer le contrôleur.
Pour modifier la position du contrôleur :
1. Coupez l'alimentation du contrôleur.
2. Débranchez le(s) connecteur(s) du contrôleur de la
base motorisée.
Écrou
Vis de réglage
de l'angle de
l'accoudoir
Vis de réglage
de la hauteur de
l'accoudoir
Bouton
d'accoudoir

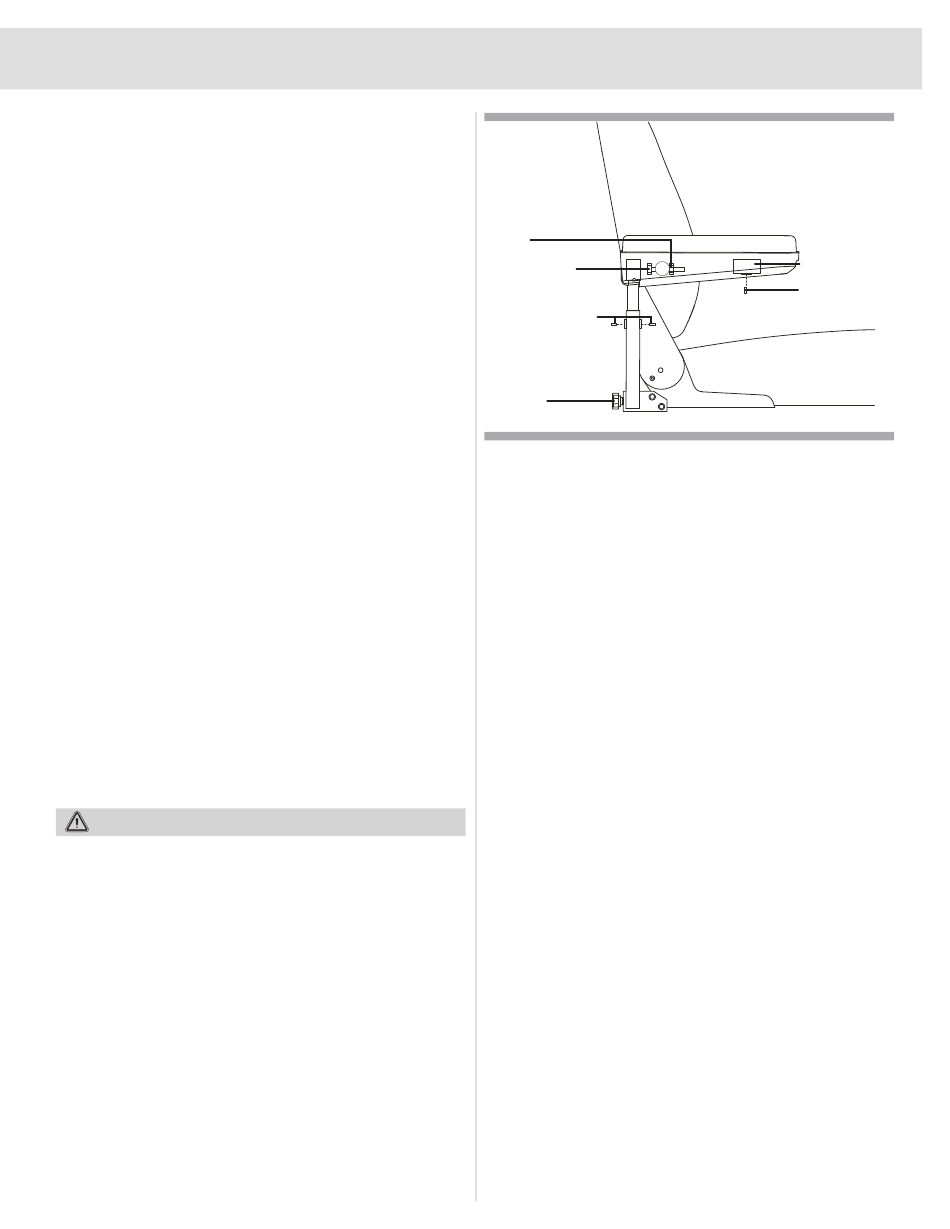

Figure 11. Réglage du dossier/accoudoir
3. Retirez tous les attaches métalliques fixant le faisceau
du contrôleur à l'accoudoir.
4. Relevez l'accoudoir pour qu'il soit perpendiculaire au
sol.
5. Desserrez la vis de réglage sur le support du contrôleur.
6. Faites glisser le contrôleur hors de l'accoudoir.
7. Desserrez la vis de réglage de l'autre accoudoir.
8. Placez le contrôleur dans l'autre accoudoir..
9. Serrez les vis de fixation des deux accoudoirs
10. Acheminez le faisceau du contrôleur vers l'arrière de la
base motorisée et branchez le contrôleur.
11. Fixez le faisceau du contrôleur à l'accoudoir avec des
attaches métalliques. Voir la figure 6.
REMARQUE: Si votre fauteuil motorisé est équipé d'un
système de positionnement électrique TRU Balance
3, reportez-vous aux informations fournies dans les
manuels supplémentaires fournis avec votre système
de siège.
REGLAGES CONFORT
Support de
contrôleur
Vis de réglage
15
