MANUEL TECHNIQUE
IVAR

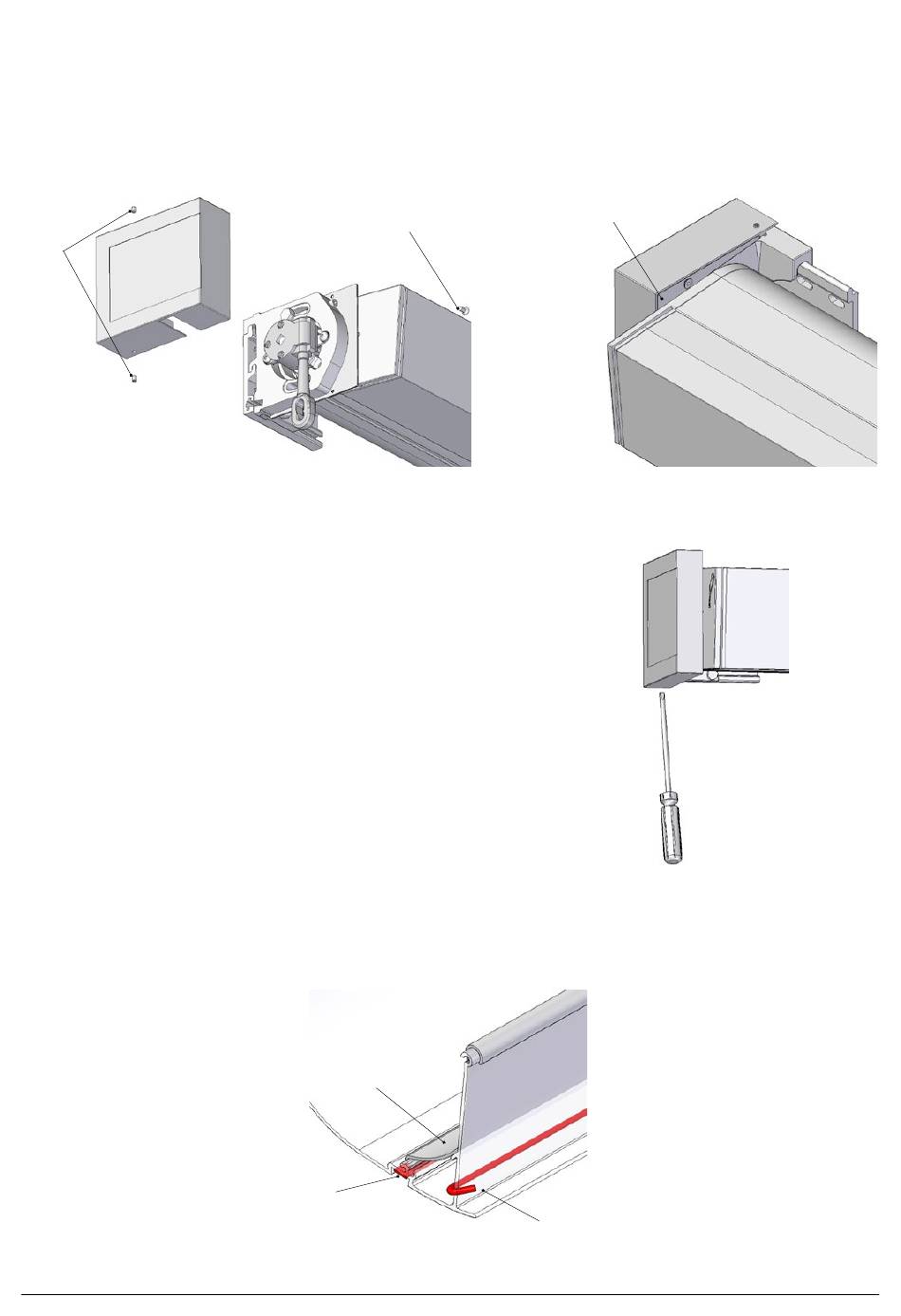

Pour régler l'inclinaison du caisson, il faut d'abord desserrer les vis DIN 933 M10X40 latérales, puis agir sur le goujon fileté DIN 913
M10x50. Le caisson étant ouvert et supportant le poids des bras avec les mains pour ne pas trop solliciter les systèmes de réglage du
caisson, ajuster le caisson à la position souhaitée repérée par le goujon. Dans cette position, serrez les vis hexagonales DIN 933 M10x40
et effectuez un serrage final du goujon.
DIN 7991 M6X12
DIN 913 M6X10
DIN 7991 M6X12
S'il est nécessaire de retirer les capots du moteur, insérez la pointe d'un tournevis plat entre le capot et la paroi et faites levier pour les
retirer.
Pour retirer les couvercles de la machine, il suffit de desserrer
les vis DIN 913 M6x10 et DIN 7991 M6x12 mentionnées ci-des-
sus.
5.20 Installation du câblage pour l'éclairage
Afin de pouvoir installer à la fois l'éclairage dans le profilé de la bâche et les bras lumineux dans le caisson, le câblage et les connexions
dans le profilé de la bâche doivent être effectués avant l'installation de la bande antiroulis.
Groupe anti-rock
Bande LED collée à l'intérieur
de l'ouverture du profil de la
Armer le câble d'éclairage du côté opposé à
bâche.
celui de la connexion
21
