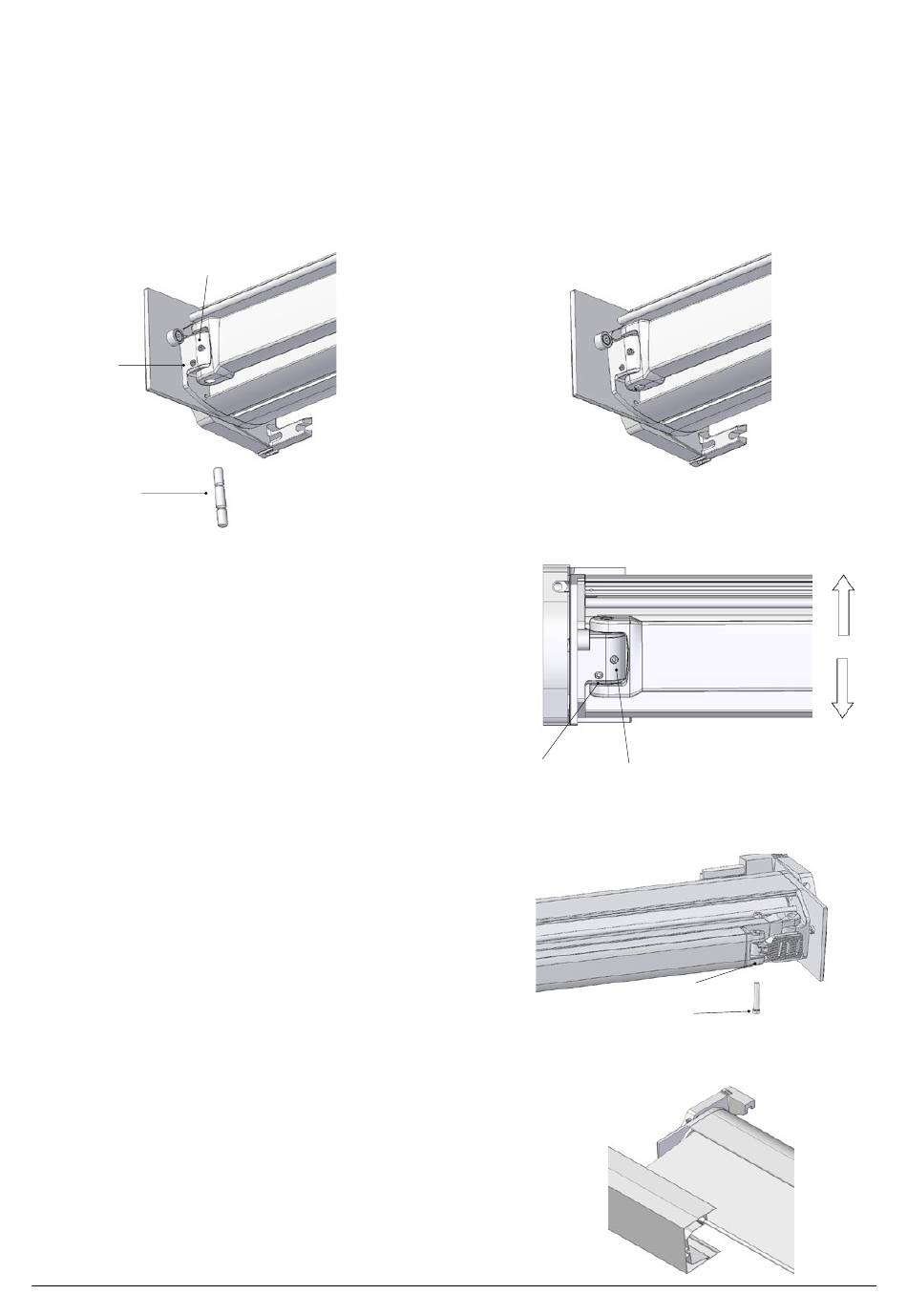

5.8 Assemblage des stabilisateurs sur les supports des stabilisateurs
Les bras sont montés sur les Supports en les reliant entre eux par le boulon. Pour ce faire, il faut desserrer les vis A et B (sans les
démonter), positionner le bras dans la rotule et insérer le boulon par le bas. Le boulon sera fixé en position, en l'empêchant de tomber,
grâce au mécanisme de fixation interne du support. Cette fixation permettra le mouvement du boulon pour ajuster le bras.
Prisonnier B
Prisonnier A
Épingle
5.9 Réglage de l'inclinaison des bras
L'inclinaison des bras est réglée en agissant sur les vis de
réglage A et B des Supports.
Desserrer la vis B. Serrer la vis A pour relever le coude (ce
qui aide à soulever le bras manuellement) ou desserrer la vis
de réglage A pour l'abaisser. Une fois que le bras est dans la
position souhaitée, serrez le goujon B pour fixer l'articulation.
5.10 Montage des lames finales sur les bras
Les lames finales sont fixées aux bras à l'aide d'écrous DIN 985
M10 et de vis
DIN 7991 M10x55.
5.11 Assemblage du profil de charge
La bâche est placée dans son emplacement.
16
Prisonnier B
Prisonnier A
DIN 985 M10
DIN 7991 M10X55
