MANUEL TECHNIQUE
DIN 912 M8X25

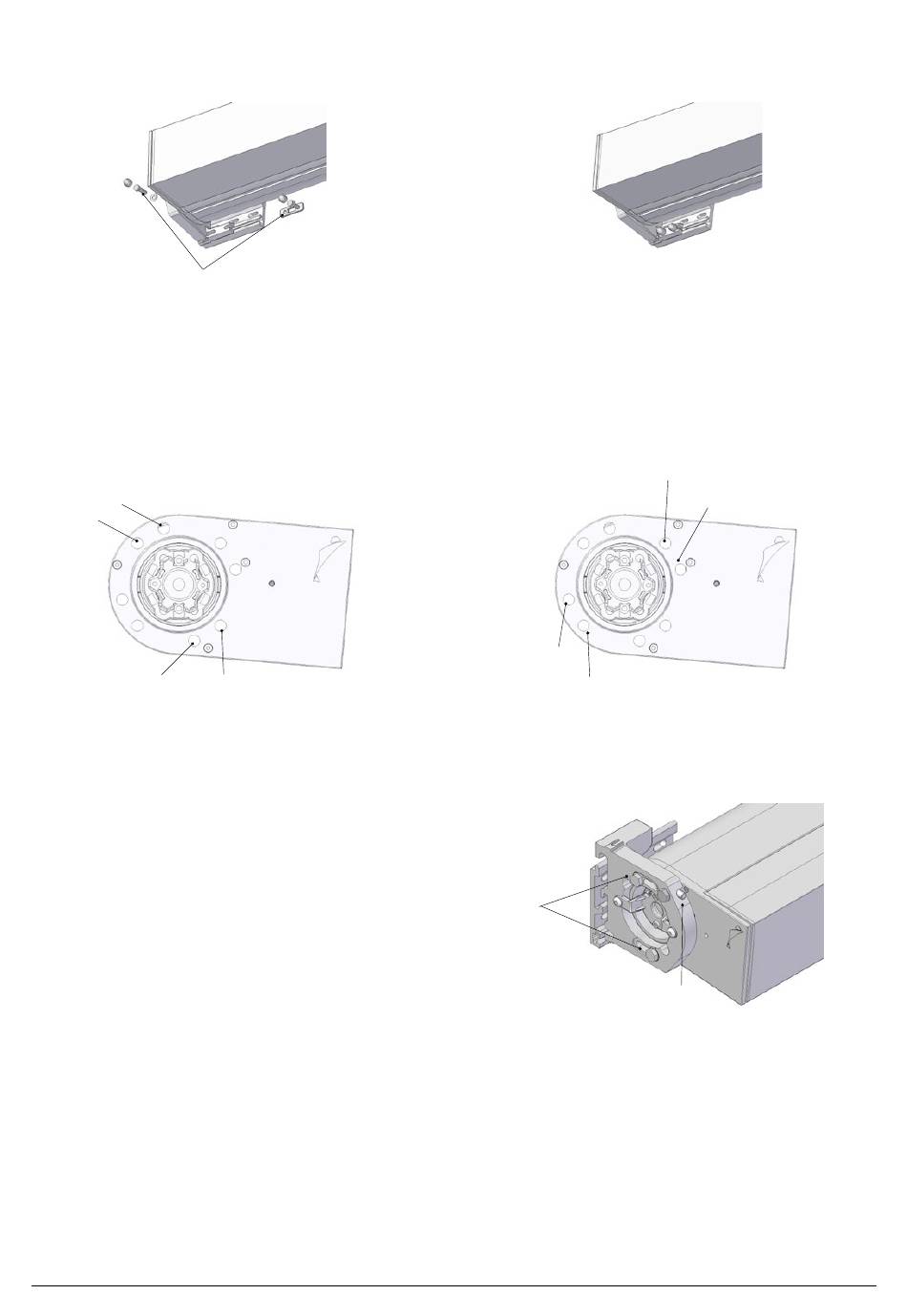

5.18 Réglage de l'inclinaison du caisson
Pour régler l'inclinaison de 5º à 35º, on utilisera les écrous A du bras du support et pour régler l'inclinaison de 35º à 65º, on utilisera les
écrous B, en les ayant préalablement placés dans la position de montage au mur ou au plafond.
A
B
A
Fixation murale
Pour régler l'inclinaison du caisson, il faut d'abord desserrer les
vis DIN 933 M10X40 latérales, puis agir sur le goujon fileté DIN
913 M10x50. Le caisson étant ouvert et supportant le poids des
bras avec les mains pour ne pas trop solliciter les systèmes de
réglage du caisson, ajuster le caisson à la position souhaitée
repérée par le goujon. Dans cette position, serrez les vis hexago-
nales DIN 933 M10x40 et effectuez un serrage final du goujon.
B
A
B
Montage au plafond
DIN 933 M10X40
DIN 913 M10X50
B
A
IVAR
19
